明德揚PCIE開發板XILINX-K7試用體验-第一篇

發布时間：2023-11-21 | 作者：黃老师 | 浏覽量：3363

本文为明德揚原創文章，轉载請注明出处！作者：Vito

先簡單閑聊幾句~

我是21年畢業的，刚開始是從事服务器硬件開發的工作，在工作中偶然接觸到FPGA的應用，才慢慢了解这个領域，自己還挺感興趣的，于是私下自学FPGA，今年也算是我正式踏入FPGA行業的起點。

最開始学習FPGA的时候我買过潘老师的《手把手教你学FPGA設計》，对于FPGA新人的我有了很多啟發，其中的計數器、狀态機、FIFO、模块劃分方法在工程中都非常实用，这本書我时常翻閱，温故知新。後面了解到明德揚教育，也看过潘老师幾次抖音直播，受益匪淺。

我是從明德揚教育小易老师的朋友圈知道的本次K7核心板試用活動，還免費試用！之前我也買过其他的開發板，但是板子資源都比較少，而像这種資源豐富的開發板價格又比較貴，遲遲沒有下手。所以看到这次的免費試用活動我立马就申請了。在小易老师的幫助下我很快就收到了K7開發板，也非常感謝明德揚教育給我这次試用的機会。

我拿到開發板已經一周时間，就趁着周末好好玩一玩这款開發板。言歸正傳，下面開始说说我第一周的使用體验！

第一步，當然是标準開箱流程：拆箱，插電開機，連接vivado！

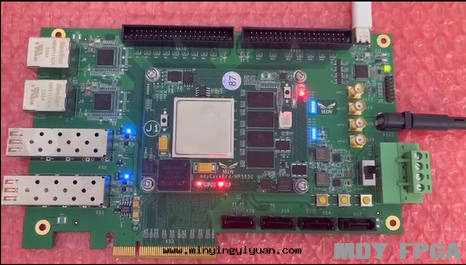

1）拆箱：包裝盒做的挺好看，清單物品全部静電袋包裝，保證了器件安全。刚開始我以为只有核心板，沒想到将核心板+底板都一起發来了，還配備了開發所用到電源，線缆，非常周到，點赞！

仔细观察了一下核心板+底板的做工，很漂亮，而且这種核心+底板結構既保證了核心板的通用性，也保證了底板的可擴展型，應該屬于開發板的最优解吧。

但对于PCB的工藝呢我个人更傾向黑色沉金設計，会顯得更高級，當然这个純屬于个人感受哈。

2) 插電

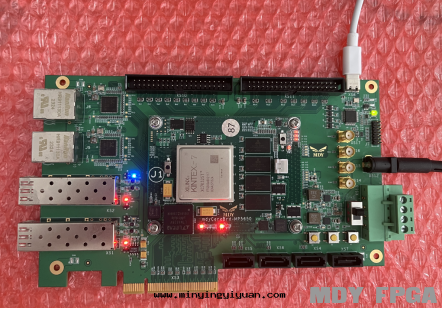

插上電源線，打開開關，板子上電，看到FPGA芯片下方的 init_done亮起，说明FPGA初始化成功，電源工作正常。

3) 連接vivado

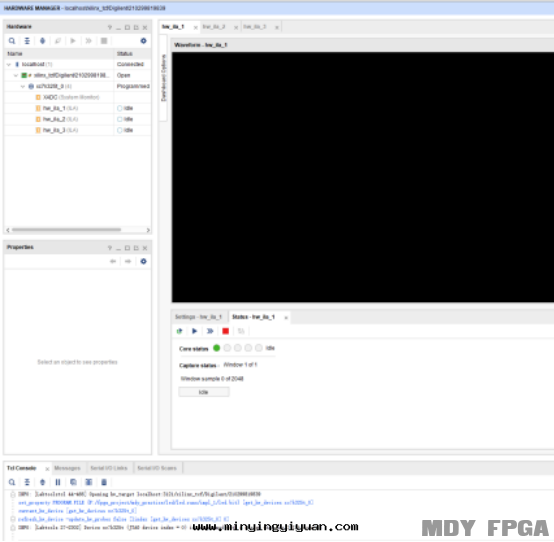

打開vivado，連接開發板，下图中软件已經正确識别到xc7K325T器件，自此開箱过程結束。不过我有个小小的建議，可以刷一个自檢程序放到flash中，这樣在拿到開發板时先验證一遍板子上的硬件資源是否都正常，可以放到用戶手册中去。

第二步，下载软硬件資料，熟悉開發板資源。本次試用給到我的資料如下，主要是硬件資源的介紹，我花了半天时間都看了一遍，对核心板+底板有了比較清晰的了解。

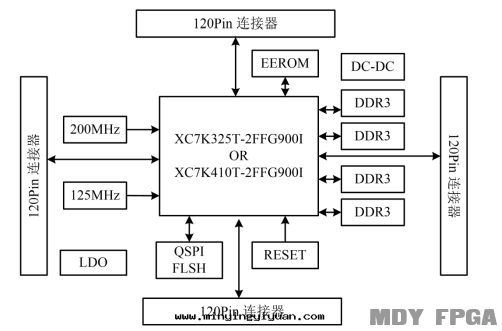

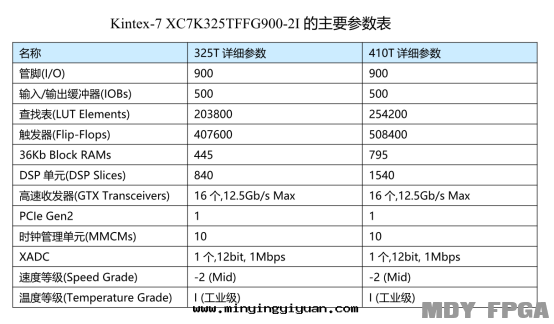

文檔介紹的比較詳细，我这里就不一一列舉了，當然对于核心板最重要的就是板载架構以及FPGA的資源啦，如下图所示。

第三步，開始上手实踐。

1、就從最簡單的點燈開始吧。

新建工程 ->編写verilog，直接assign輸出 ->編譯綜合 ->鎖定PIN脚，設置IO電平 ->生成bitstream ->下载到FPGA，观察LED點亮，完成。

2、然後加上时序邏輯，做一个呼吸燈。

思路：2个計數器+占空比增減flag：一个周期計數器，一个占空比計數器；周期計數器計滿，占空比計數器根據flag 遞增/遞減，通过周期計數器和占空比計數器大小比較，輸出，從而实現LED由暗到亮，再由亮到暗的呼吸效果。

3、然後加上狀态機，做一个呼吸流水燈。

思路：一个LED完整呼吸周期作为一个狀态，一个LED完成一次呼吸就跳下一个LED呼吸，以此反複。因此4个LED需要4个狀态，一个LED的呼吸周期就是 周期計數器 x 空比計數器。

最終效果見图片：

以上就是第一次的使用體验了，內容比較簡單，之前自己使用的都是intel平台，xilinx用得少，环境搗鼓半天，主要是自己太菜了，還得多学習！下期計劃把基本的低速協議自己動手写一遍，上板测試，温故知新，会繼續分享使用體验。

衆所周知，XILINX-Kintex系列以性價比著稱，在高性能低功耗的前提下，價格也相对較低，目前市场上不存在缺貨的情況，所以當使用量大的时候，價格也会更有优勢。所以在研發工作中，这个款核心板是非常适用于二次開發和産品使用的。

明德揚推出0元試用核心板活動正在進行中，可以聯系客服黃老师參加：13316124179（微信同号）

如需直接購買可點擊淘寶鍊接：請點擊
