明德揚核心板試用體验——第二篇
第二周的試用計劃是实現常見低速協議（UART，I2C，SPI）的FPGA工程，記录自己实現的过程，包括協議基本理解，实現思路，仿真調試，上板验證4个流程。虽然低速協議相对簡單，但是每次自己動手写又会發現之前沒有注意到的問題，又能從中鞏固自己的邏輯思維；这些看似簡單的低速協議是後續所有高速接口協議的基礎，只有基礎牢靠，在後續的進階應用中才会遊刃有餘。特别是对于我这樣的FPGA新人来说，基礎是重中之重。
下面開始介紹我的低速協議的实現情況。
協議理解
UART真的算是最經典的通信協議之一了吧，特别是在産品設計調試階段，串口幾乎成了一个必備的功能。硬件信号簡單，2根信号線（TX,RX），當然不同設備連接时還需要一根共地線；3根線就能实現數據傳輸了。協議數據格式如下图所示
數據收發过程分为：空閑，起始位，數據位，校验位（可選），停止位。对于异步的設備来说，怎樣知道每一位傳輸的时間宽度呢？这是通过波特率来指定的。事先双方先約定好傳輸的波特率是多少就可以了，當然除了波特率，一般數據位长度，奇偶校验，停止位长度都是要2方确定好，不然就无法正确通信了。
实現思路

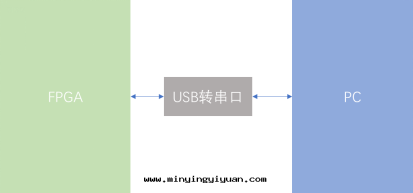

本次实現FPGA和上位機通信的串口工程，連接如下图所示；具體功能是利用PC的串口工具向usb轉串口模块發送随機數據，FPGA通过接收usb轉串口模块的數據并進行解析，并将解析的串口數據發回usb轉串口；通过查看PC上的接收數據和發送數據是否一致。

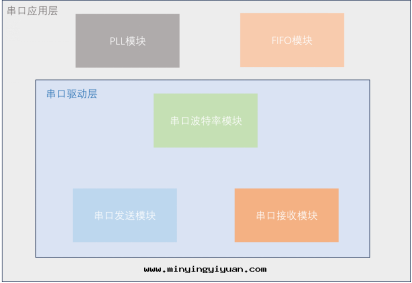

根據上述功能需求，進行模块劃分設計，如下图所示

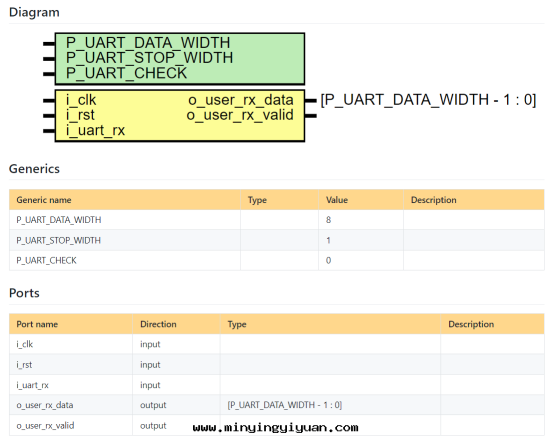

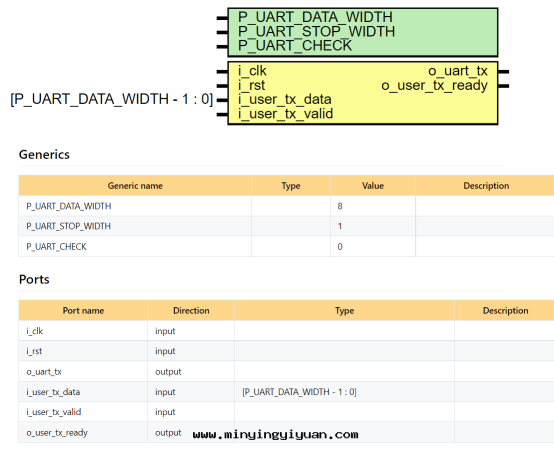

根據模块劃分，下面就需要明确模块的接口信号，这里为了舉例就只列出tx和rx的接口信息。这里總結一下接口信号的思路：时鐘複位以及tx/rx信号就不说了，这里還加了握手信号，增加每一幀數據收發的可靠性，在处理一幀數據时不会被下一幀數據到来中斷而導致混亂。
信号接口設計完成之後就是每个模块代碼的編写了，这里我就簡單總結一下tx和rx設計思路。对于發送模块：握手邏輯如果收到應用层一幀數據的有效信号，拉低ready信号，同时拉高發送數據的标志位。當發送标志位置1，發送計數器開始計數一幀數據的个數，直到一幀數據的周期數記完并清零，表示一幀數據發送完成；于此同时，tx信号根據發送計數器值依次将應用层的并行數據移位送出。对于接收模块：當檢测到rx信号的下降沿之後，接收計數器開始計數，計數值为一幀數據的周期长度；并根據計數值移位采樣rx數據，轉化成并行數據，并拉高valid有效信号，表示一幀數據的接收过程。
仿真調試

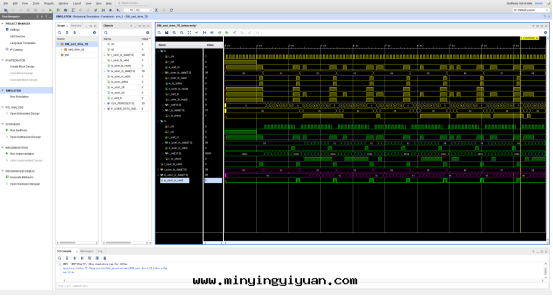

編写完串口驅動模块之後，需要進行仿真調試，下面是仿真波形。
仿真激勵中，發送數據給的是1,2,3……255 數據，可以看到图中紫色部分为收發數據的波形，可以看到收發數據一致，因此仿真調試ok。
上板验證
在实際應用中，需要考慮更多的非理想环境。1.罪魁禍首就是异步时鐘問題，運行时間越长，所累積的时鐘誤差就会越来越大；所以很可能運行一段时間就会出現錯誤數據，因此需要加上时鐘矯正減少时鐘累積誤差，解決辦法就是用高頻时鐘采集rx信号，當檢测到一次數傳輸时再打開串口接收时鐘，當發送完成之後再将串口接收时鐘關閉從而解決累積偏差。2.收發數據时有时一幀數據還沒有处理完成，可是下一幀數據已經到来，如果不緩存就会出現丢幀的問題，因此在應用层增加了一个fifo，用于緩存来不及处理的數據。

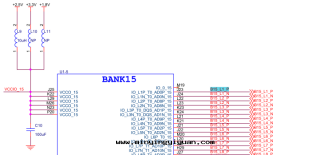

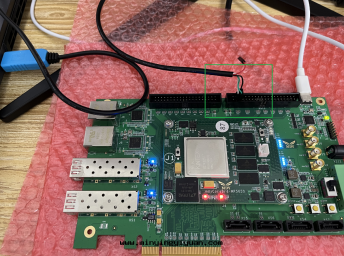

我之前看原理图底板上是有FT232usb轉串行的芯片的，但是好像只連接了JTAG接口，電腦并沒有識别到串口号，所以我只能在擴展口找2个IO了。翻遍了原理图和手册都沒有找到一个XS11的引脚对應關系，沒辦法只能先通过原理图猜测信号所对應的实際引脚位置，好在我手邊有万用表，然後通过测量知道了实際对應位置，希望之後将一些接口的实際信号做一个图示，自己找信号位置太麻煩了。。。这里我挑了2个IO：J23/J24作为uart的tx 和 rx，連接一个usb轉串口模块，然後連接電腦，实際連接如下图所示。

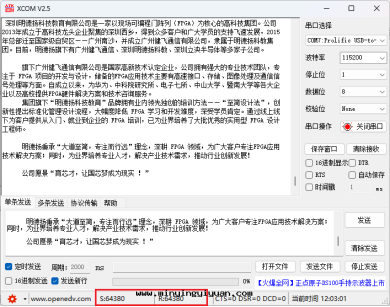

下载bitstream之後，打開電腦串口软件，定时一直發送數據，观察收發數據是否一致，测試結果如下图所示。
可以看到，經过一段时間的連續運行，收發數據量一致，且結果正确。因此該串口工程上板成功。
