1、板間連接
板間連接的方式是指在同一个機箱（設備）內，通过背板、金手指、BTB連接器或者短線的方式直連。
1） LVDS傳輸連接器選型
使用LVDS傳輸可以選擇HJ30J系列高速微矩形連接器。該連接器主要用于板間、板與外圍設備之間以及設備與設備之間，可傳輸千兆以太网、DVI等信号；排列密度为1.27mm×1.27mm，排列密度高，連接器采用金屬屏蔽外殼，适用于超小空間內的高速差分信号傳輸。外形图如图1所示：
图1 HJ30J産品外形图
主要技術指标如表1所示：
表1 HJ30J主要技術指标
項目 | 性能與指标 | 備注 |
傳輸速率 | 1.65Gbps | |
機械壽命 | 500次 | |
工作温度 | -55℃～+125℃ | |
額定電流 | 3A | |
絕緣電阻(常温) | ≥5000MΩ | |
介質耐壓(海平面) | 600V | |
正弦振動 | 10～2000Hz，196m/s2 | |
随機振動 | 50～2000Hz，0.4g2/Hz | |
沖擊 | 980 m/s²，6ms | |
盐霧 | 48h |
2） SERDES傳輸連接器選型
使用SERDES傳輸可以選擇SAMTEC的高速連接器。下面以SAMTEC的QTH/QSH系列为例，介紹該系列接插件的特性。該連接器的外形如图2所示：

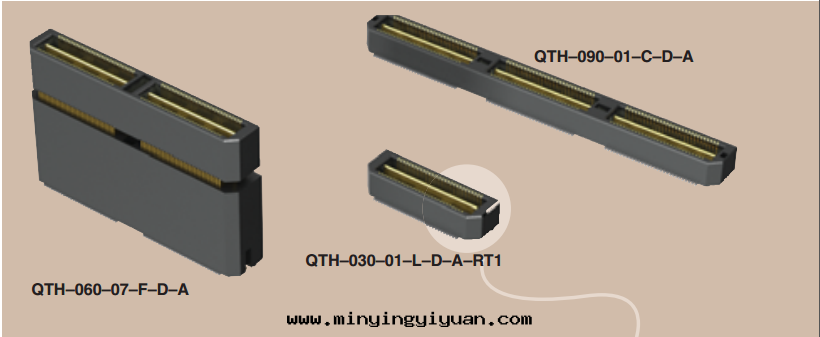

图2 QTH/QSH系列連接器外形图
QTH/QSH为SAMTEC的高速板間連接器。可以板間連接，也可以通过HQCD/HQDP線缆進行連接。可選擇型号如图3所示：

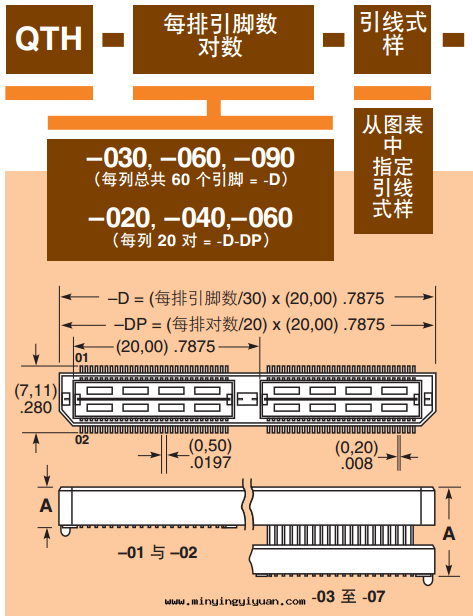

图3 SAMTEC高速連接器型号一覽
連接器的傳輸速率如表2所示：
表2 QTH/QSH系列連接器傳輸速率
2、遠距離連接
遠距離連接指的是两个設備之間通过線缆的方式進行遠距離連接。
在遠距離連接的场景中，铜導線已經不能滿足如此长距離，大數據量的通信，因此必須要采用光纤通信的方案。
光模块是進行光點和電光轉換的光電子器件。光模块的發送端把電信号轉換为光信号，接收端吧光信号轉換为電信号。光模块按照封裝形式分類，常見的有SFP，SFP+，XFP等。光模块的接口是完全兼容XILINX的GTP/GTX IO，接口電路如图4所示：

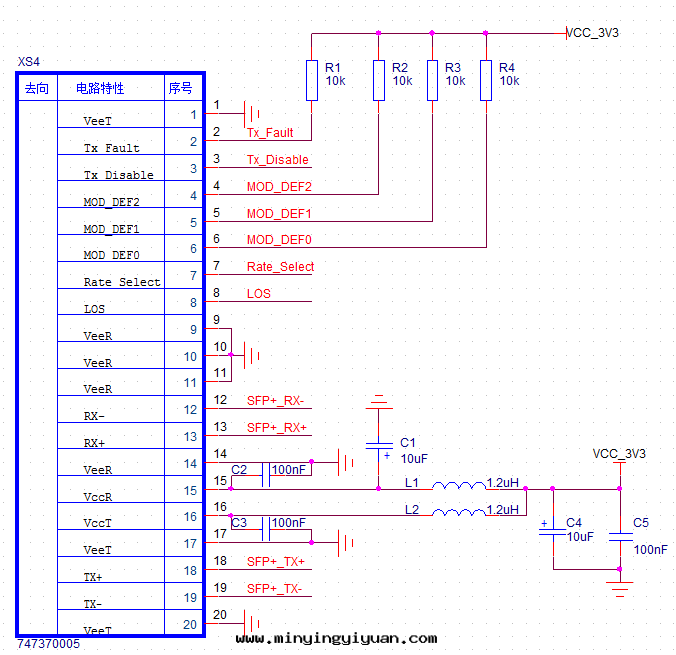

图4 XILINX FPGA與光模块連接電路图
光模块的種類有很多，下面只針对上述提到的三種光模块作介紹。
1） SFP光模块
SFP光模块是一種小型可插拔光模块，目前最高速率可达10.3G（市面上基本为1.25G），通常與LC跳線連接。SFP光模块主要由激光器構成。SFP分類可分为速率分類、波长分類、模式分類。SFP光模块又包含了百兆SFP、千兆SFP、BIDI SFP、CWDM SFP和DWDM SFP。
2） SFP+光模块
SFP+光模块的外形和SFP光模块是一樣的，傳輸速率可以达到10G，常用于中短距離傳輸。SFP+光模块是一種可热插拔的，独立于通信協議的光学收發器。
3） XFP光模块
XFP光模块是一種可热插拔的，独立于通信協議的光学收發器。速率同樣可以达到10G，但是體積比SFP/SFP+光模块要大。
