問題一：RTL8211在RGMII模式下跑千兆失敗的問題
1、 連接网線後與PC自協商到100M。
原因：RTL8211EG芯片內部自带DCDC BUCK降壓電路，需要外置電感電容才能輸出稳定的1.05V電壓提供給芯片的內核工作。对于電感和電容，要選擇手册推薦的型号，如图1.1所示。V2板由于使用了疊层電感，電感的最大電流不足以承载DCDC的輸出，最終導致1.05V電壓輸出紋波超过100mV，芯片工作不正常。V3板将電感更換为線藝的功率電感，2.2uH。但是輸出電容忘記按照手册配置，保留了原設計。因此輸出電容不够，只有4个0.1uF。最後導致輸出紋波也是超过了100mV，而100mV正是RTL8211所能容忍的最大紋波。手册第49页由詳细说明，如图1.2所示。因此将靠近靠近L3電感附近的電容C38更換为4.7uF，紋波立即下降至10mV以內。
图1.2 RTL8211手册对紋波的描述

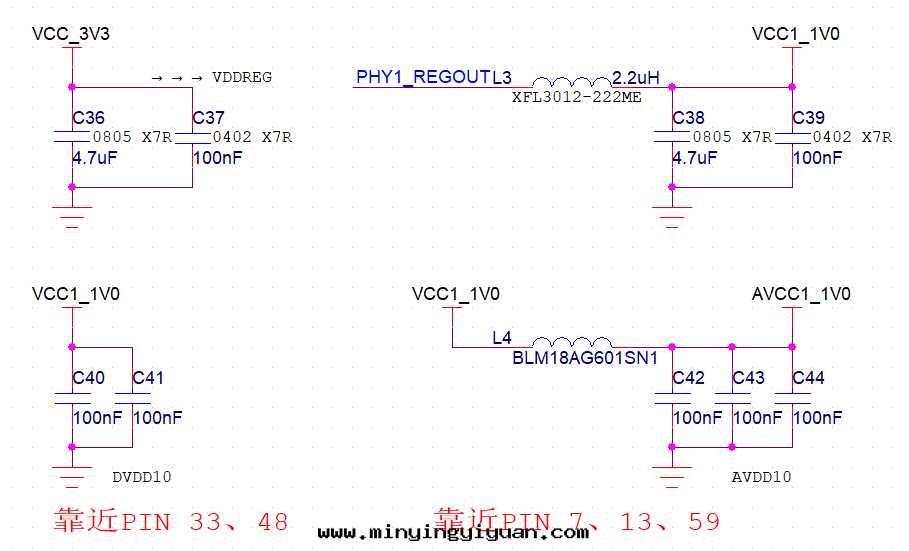

解決方法：将靠近L2電感附近的電容C23更換为4.7uF。修改後部分電路如图所示。
2、1.05V輸出滿足要求的情況下仍无法協商至1G。
原因：RTL8211对上下拉電阻的阻值要求很高。此問題是由于控制NWay Configuration的上拉電阻R36和R42太大，導致无法正常上拉。根據手册说法，AN[1:0]均为1，可配置为自協商模式，能够自動協商至最高速。虽然手册沒有明确说明上拉電阻的阻值大小，但是經过实验發現，10kΩ无法滿足正常上拉，需要4.7kΩ才可以正确上拉。

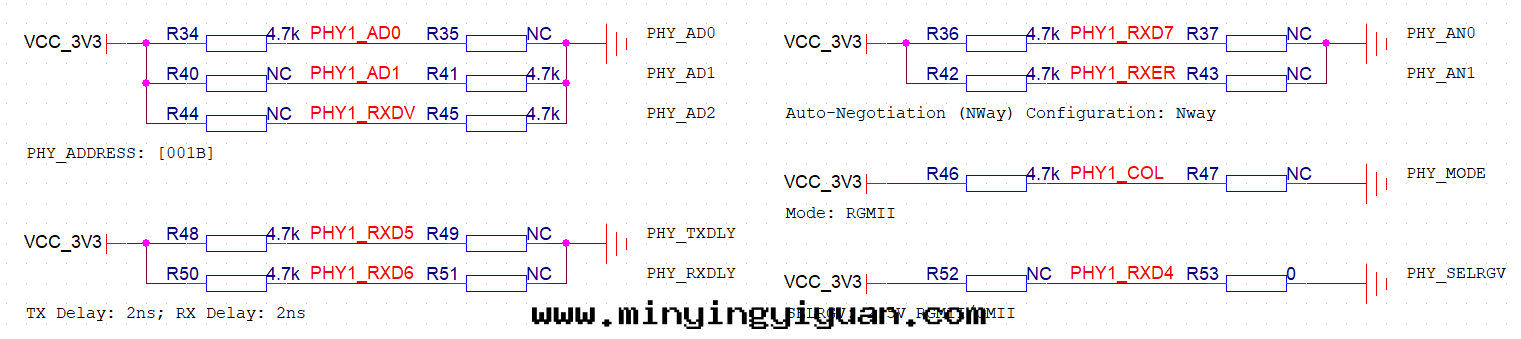

解決方法：将R36和R42改为4.7kΩ。修改後電路如图所示。
