1. 引言

Field Programmable Gate Array（簡稱，FPGA）于1985年由XILINX創始人之一Ross Freeman發明，第一颗FPGA芯片XC2064为XILINX所發明，FPGA一經發明，後續的發展速度之快，超出大多數人的想象，近些年的FPGA，始終引領先進的工藝。在通信等領域FPGA有着廣泛的應用，通信領域需要高速的通信協議处理方式，另一方面通信協議随时都在修改，不适合做成專門的芯片，所以能够靈活改變的功能的FPGA就成了首選。 并行和可編程是FPGA最大的优勢。

2. 核心板設計

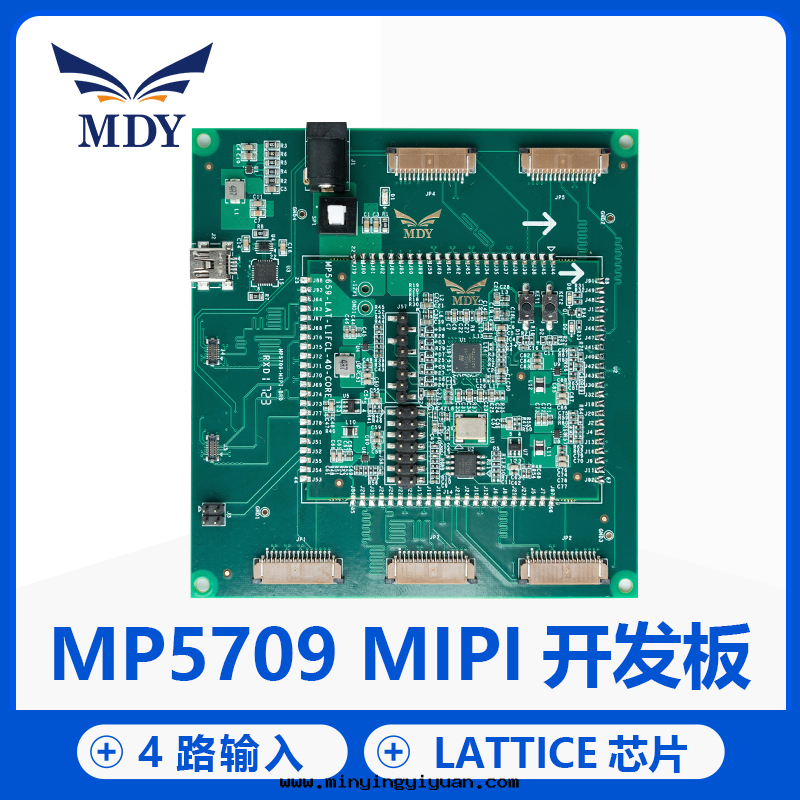

今天分享的核心板采用LATTICE公司CrossLink-NX系列的LIFCL-17-7MG121C作为主控制器，特别适合MIPI總線的開發。核心板采用88个槽形孔與母板連接，其中GPIO信号54个，D-PHY信号20个，電源和地14个。这款核心板能够方便用戶对核心板的二次開發利用。核心板結構尺寸为66(mm)× 54(mm)。整个開發系統的結構如图1所示，核心板布局布線图如图2所示。

图1 核心板結構图

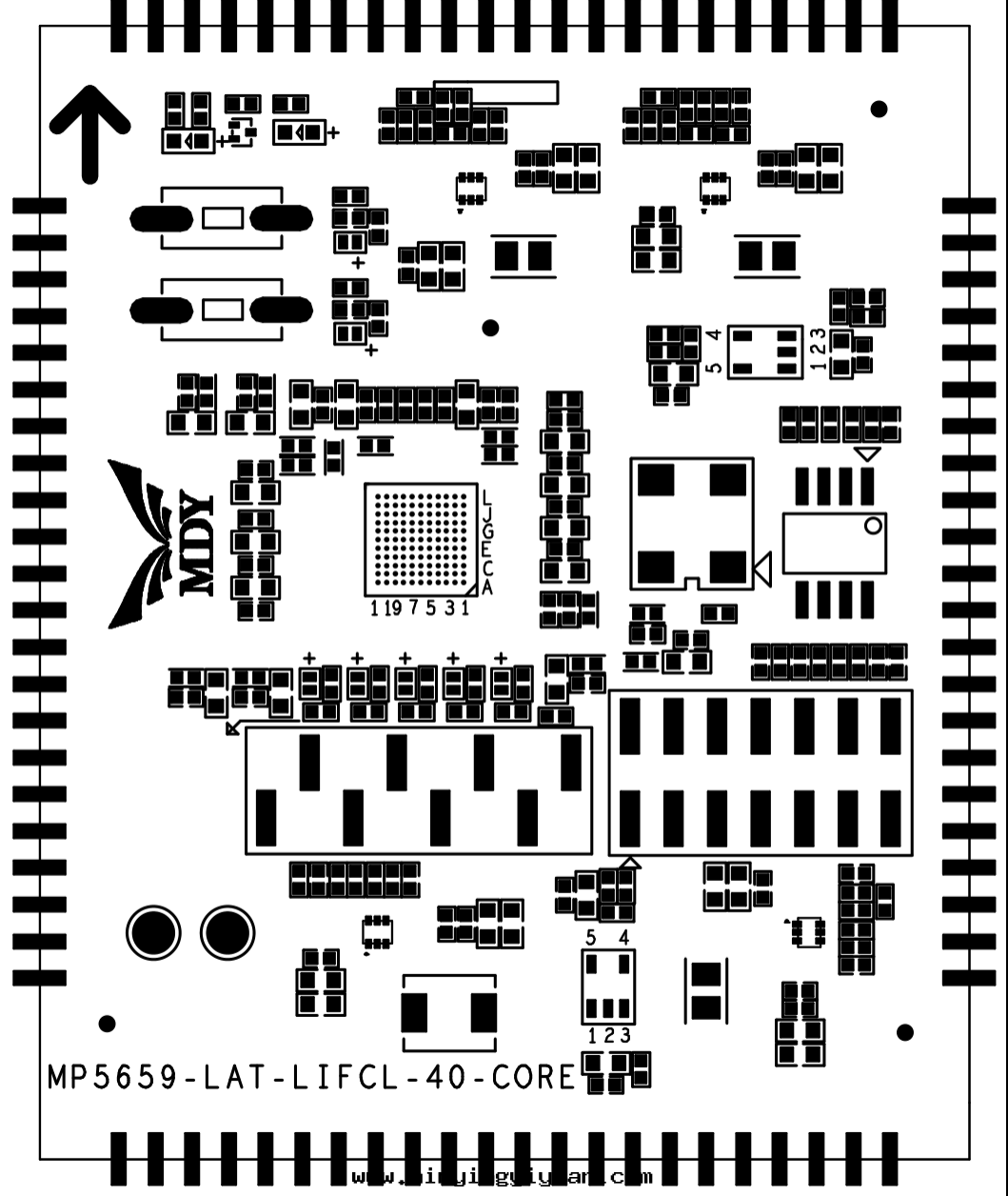

图2核心板布局布線图

2.1主要電路設計

2.1.1 FPGA芯片選擇

核心板使用的是LATTICE公司CrossLink-NX系列的FPGA芯片，芯片型号LIFCL-17-7MG121C。速度等級为7，温度等級为工業級。此型号为BGA封裝，121个引脚，引脚間距为0.5mm。LIFCL-17-7MG121C FPGA的BANK分布如图3所示，FPGA參數如表1所示。

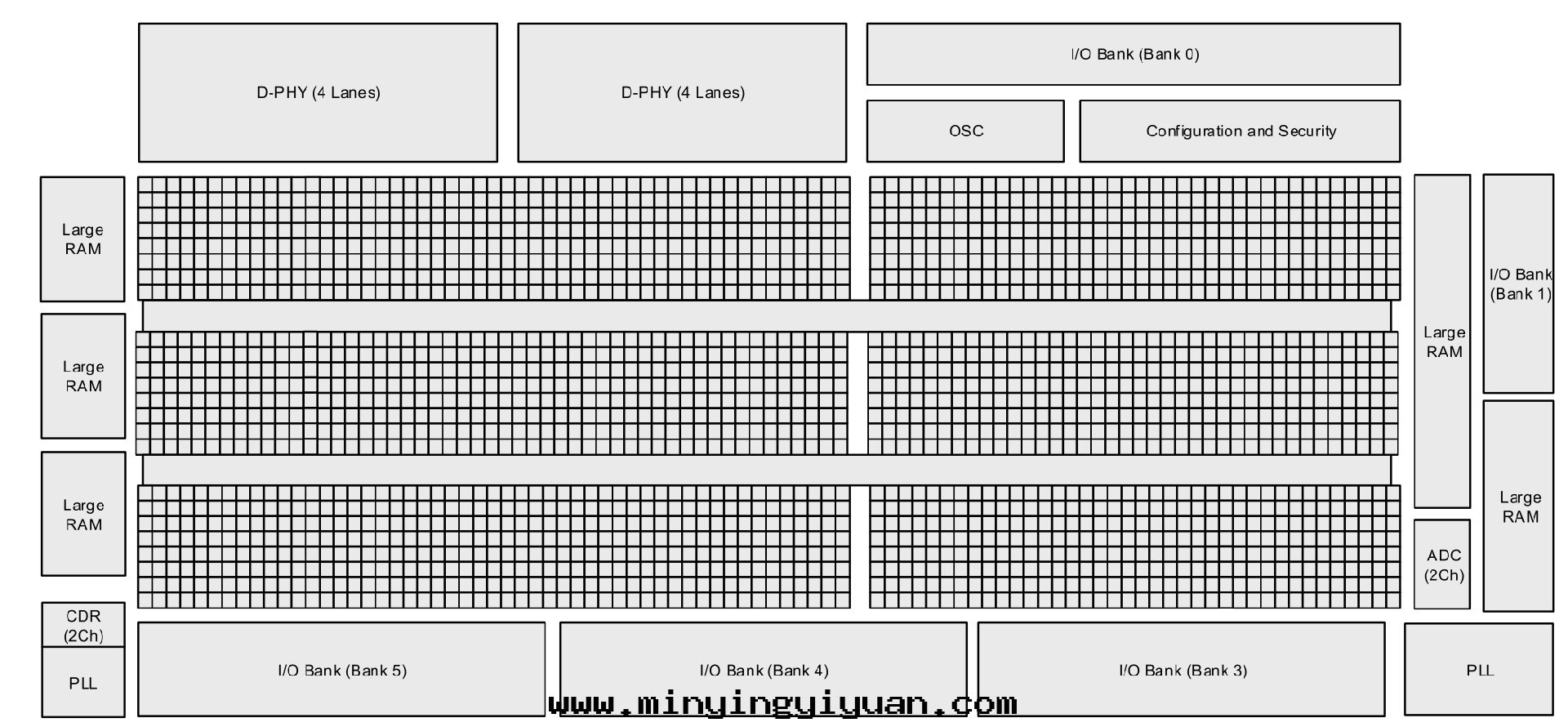

图3 LIFCL-17-7MG121C FPGA BANK分布

表1 FPGA參數表：

2.1.2 FPGA BANK接口電平選擇

核心板上对外的BANK分别为BANK3/4/5，这些BANK的IO均支持1.8V/1.2V两種電平可調。如果需要更換電平，只需要更換对應位置磁珠即可实現調整，核心板BANK電平調节磁珠位置，如下表所示。

表2 BANK電平調节磁珠位号

2.1.3 QSPI Flash

核心板配有一片128Mbit大小的Quad-SPI Flash芯片，型号为MX25L12835FM2I，它使用3.3V CMOS電壓标準。由于QSPI FLASH的非易失特性，在使用中，它可以存儲FPGA的配置Bin文件以及其它的用戶數據文件。

2.1.4 时鐘電路

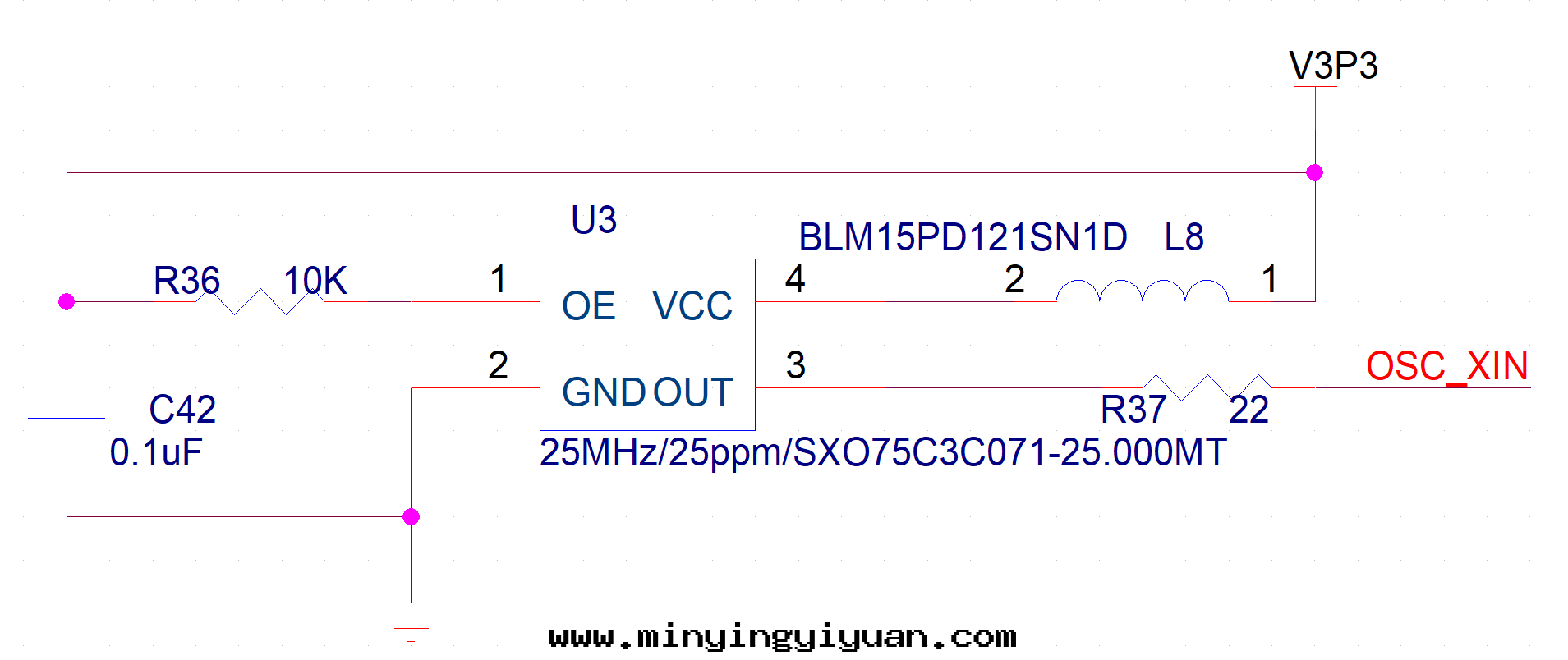

MP5659核心板为了準确适配25MHz的系統晶振。晶振輸出連接到FPGA BANK1 的全局时鐘，这个全局时鐘用来驅動FPGA 內的用戶邏輯電路。該时鐘源的原理图如图4所示。

图4 时鐘電路

2.1.5 JTAG調試口

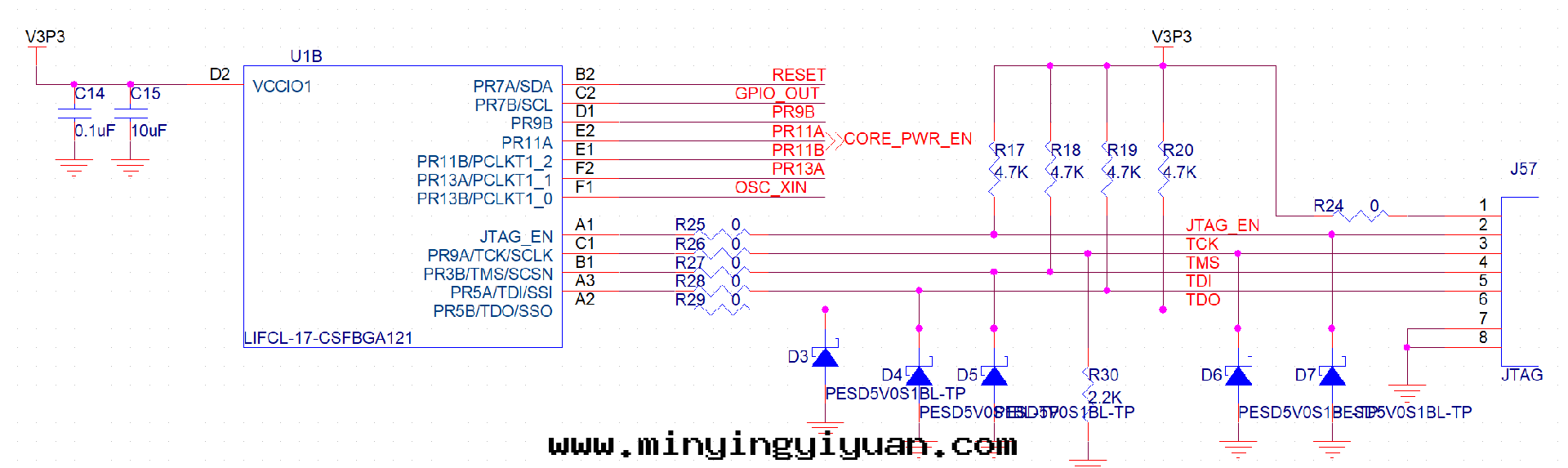

MP5659核心板板载了一个8PIN的單排贴片JTAG下载調試口，方便用戶單独調試FPGA。核心板的JTAG接口連接示意如图5所示。

图5 JTAG調試接口電路图

2.1.5 Flash配置接口

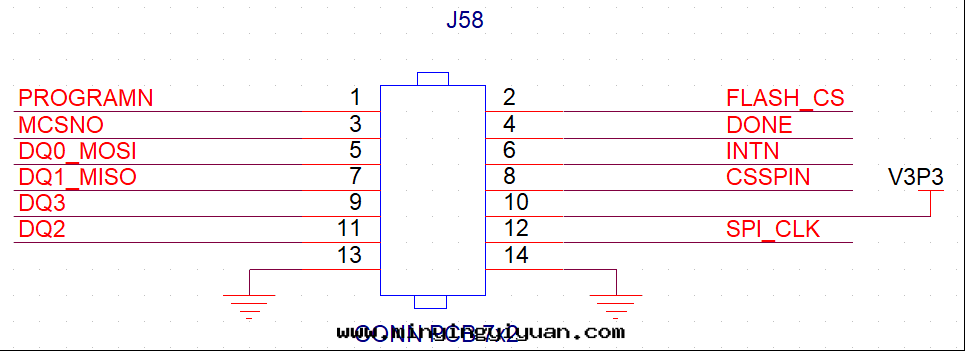

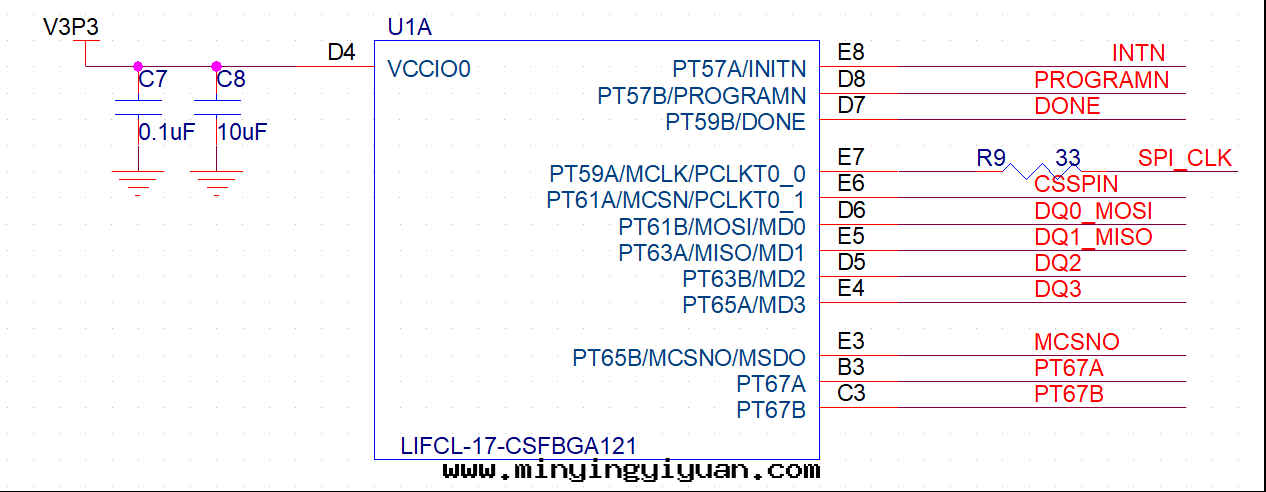

MP5659核心板板载了一个2*7 PIN的双排贴片Flash下载口，方便用戶将邏輯燒写到Flash里。核心板的Flash配置接口連接示意如图6所示。

图6 Flash配置接口電路图

2.1.5 核心板電源

核心板集成電源管理，+12V電源輸入通过TI 電源芯片TPS563202 産生+1.0V、+1.2V、+1.8V、+3.3V電壓，为VCC、VCCIO、晶振、FLASH等供電。+1.8V電壓經过ETA5050V0S2F轉換为LDO_1.0 V直流，为VCCDPHY、VCCPLLDPHY提供1.0V的電壓。+3.3V 電壓經过ETA5050V0S2F轉換为LDO_1.8V直流，为VCCADPHY、VCCAUX提供1.8V的電壓。核心板供電架構如图7所示。

图7 電源拓撲結構图

3. 總結

通过以上描述，我们能够清晰看到这个核心板所含有的接口和功能。这款核心板的槽形孔擴展出了54个IO，其中BANK3、BANK4、BANK5的全部IO的電平可以通过更換核心板上的磁珠来修改，滿足用戶对+1.2V、+1.8V電平接口的需求；另外核心板也擴展出了8对D-PHY接口。而且IO連接部分，同一个BANK管脚到連接器接口之間走線做了等长和差分处理，对于二次開發来说，非常适合。
