1、使用背景

在使用有源天線时，天線热插拔、甚至天線本身電路的故障可能会導致接收機饋電口發生短路、打火的情況。設計这个電路用于保護饋電口不会發生长时間短路，從而保護接收機和有源天線。電路僅采用了一个三极管和一个mos管以及若干阻容元件，成本低，可靠性高。除了用于保護饋電端口，也可以應用于许多其他的场景。

2、電路原理图

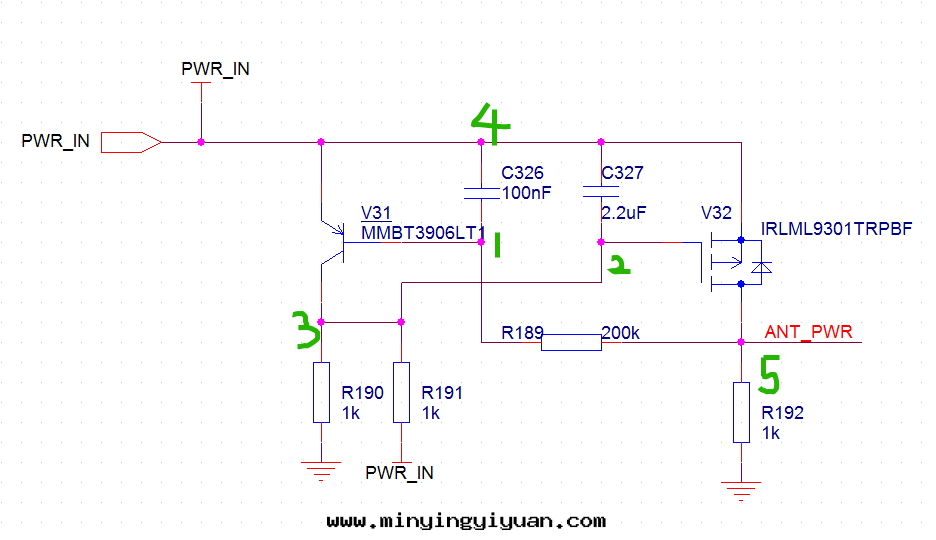

電路原理图如图所示：

3、工作原理

系統上電时，由于C326電容值比C237電容值小，所以1點電壓先升高，關閉V31,2點電位與3點電位相同，打開V32，天線供電。

當天線端短路，5點電位瞬間为0，同时由于C326的儲能作用，1點電位会從24V開始下降。當4點與1點之間的壓差升高到4V左右时，V31導通，3點和2點電位變成24V，關閉V32形成保護天線端的效果。
