1.1 總體設計
1.1.1 概述
学習了明德揚至簡設計法和明德揚設計規範，本人用FPGA設計了一个测距系統。該系統采用超聲波進行测量距離再在數碼管上顯示。在本案例的設計过程中包括了超聲波的驅動、三線式數碼管顯示等技術。經过逐步改進、調試等一系列工作後，最終完成了此設計，并進行上板验證，下面将完整的設計記录與大家分享。
1.1.2 設計目标
此系統将实时顯示前方障礙與裝置之間的距離。

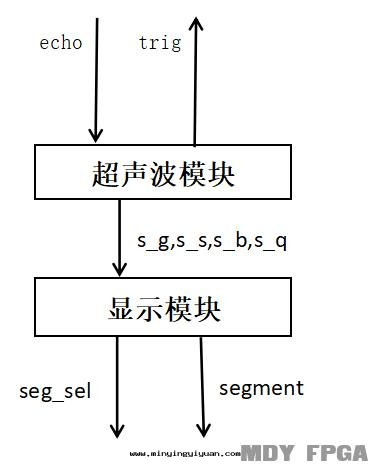

1.1.3 系統結構框图
系統結構框图如下所示：
1.1.4 模块功能
hc_sr04模块实現功能：
該模块通过控制觸發信号trig（10us的TTL）使內部循环發出8个40KHZ脈沖即驅動超聲波，接收回響信号echo，通过echo得到距離。
顯示模块实現功能：
該模块完成了对所测距離通过數碼管对其顯示。
1.1.5頂层信号
1.1.6頂层代碼
module top(
clk ,
rst_n ,
echo ,
trig ,
sel,
seg
);
input clk ;
input rst_n ;
input echo ;
output trig ;
wire [3:0] s_g ;
wire [3:0] s_s ;
wire [3:0] s_b ;
wire [3:0] s_q ;
output [7:0] sel ;
output [7:0] seg ;
hc_sr04 hc_sr04_1(
.clk (clk) ,
.rst_n (rst_n) ,
.echo (echo) ,
.trig (trig) ,
.s_g (s_g ),
.s_s (s_s ),
.s_b (s_b ),
.s_q (s_q )
);
seg_disp u_seg_disp(
.clk (clk ),
.rst_n (rst_n),
.segment_data({s_q,s_b,s_s,s_g}),
.segment (seg ),
.seg_sel (sel )
);
endmodule
1.2 hc_sr04模块設計

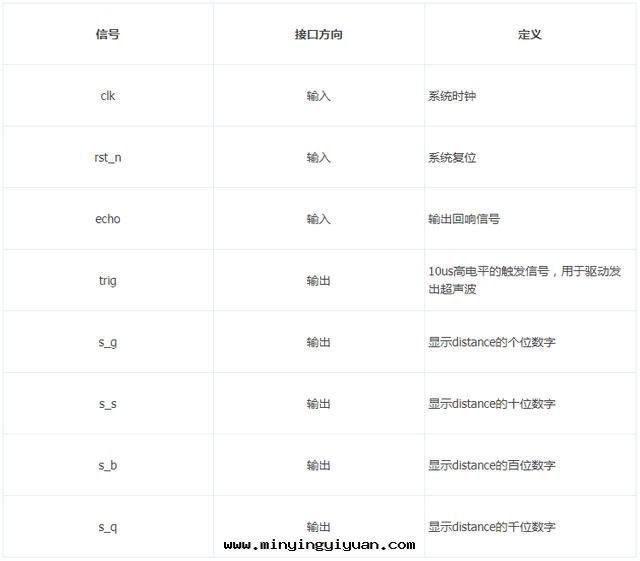

1.2.1 接口信号
1.2.2 設計思路
我们只需要提供一个短期的10uS脈沖觸發信号trig，該模块內部将發出8个40kHz周期電平并檢测回波，一旦檢测到有回波信号則輸出回響信号，回響信号echo是一个脈沖的宽度成正比的距離變量，可通过發射信号到收到的回響信号时間間隔可以計算得到距離。建議测量周期为60ms以上，以防止發射信号对回響信号的影響，这里我们采用的是1s测量一次。
时鐘計數器cnt0：用于計算 1 秒的时鐘个數，加一条件为1，表示一直計數；結束条件为數到 TIME_1S ，表示數到 1 秒就清零。
距離計數器 h_cnt：用于計算flag为高電平的宽度的时間，如果flag为1，h_cnt就加一；每完成1秒計數後h_cnt就變为0，此外h_cnt等于h_cnt。
模块时序图
1.2.3 參考代碼
module hc_sr04(
clk ,
rst_n ,
echo ,
trig ,
s_g ,
s_s ,
s_b ,
s_q
);
parameter DATA_W = 14 ;
parameter TIME_1S = 50_000_000;
input clk ;
input rst_n ;
input echo ;
output trig ;
output[ 3:0] s_g ;
output[ 3:0] s_s ;
output[ 3:0] s_b ;
output[ 3:0] s_q ;
wire trig ;
reg [ 3:0] s_g ;
reg [ 3:0] s_s ;
reg [ 3:0] s_b ;
reg [ 3:0] s_q ;
reg [DATA_W-1:0] distance;
reg [25:0] cnt0 ;
reg [20:0] h_cnt ;
reg echo_2 ;
reg echo_1 ;
wire add_cnt0;
wire end_cnt0;
wire flag_h ;
wire flag_l ;
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
cnt0 <= 0;
end
else if(add_cnt0)begin
if(end_cnt0)
cnt0 <= 0;
else
cnt0 <= cnt0 + 1'b1;
end
end
assign add_cnt0 = 1;
assign end_cnt0 = add_cnt0 && cnt0 == TIME_1S - 1;
assign trig = (cnt0>=500&&cnt0<1000)?1:0;
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
echo_1 <= 0;
echo_2 <= 0;
end
else begin
echo_1 <= echo ;
echo_2 <= echo_1;
end
end
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
h_cnt <= 0;
end
else if(add_h_cnt)begin
if(end_h_cnt)
h_cnt <= 0;
else
h_cnt <= h_cnt + 1;
end
else if(end_cnt0)begin
h_cnt <= 0;
end
end
assign add_h_cnt = echo_2;
assign end_h_cnt = 0 ;
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
distance <= 0;
end
else if(add_cnt0 && cnt0 == 45_000_000-1)begin
distance <= h_cnt*34/10000;
end
end
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
s_g <= 0;
end
else begin
s_g <= distance%10;
end
end
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
s_s <= 0;
end
else begin
s_s <= (distance/10)%10;
end
end
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
s_b <= 0;
end
else begin
s_b <= (distance/100)%10;
end
end
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
s_q <= 0;
end
else begin
s_q <= (distance/1000)%10;
end
end
endmodule
1.3 顯示模块設計
1.3.1接口信号
1.3.2設計思路
該模块对數碼管的位選信号sel每隔1ms的时間移位一次，也就是1ms循环亮一个燈，由于1ms的頻率肉眼观察不出，我们看到的就是4个燈全亮。
对輸入距離distance進行求餘处理，得到每一位的數據，通过case語句，讓每一位數據形成段選信号，通过位選信号的控制顯示在对應的數碼管上。
1.3.3參考代碼
module seg_disp(
clk ,
rst_n ,
segment_data,
segment ,
seg_sel
);
parameter ZERO = 8'b1100_0000 ;
parameter ONE = 8'b1111_1001 ;
parameter TWO = 8'b1010_0100 ;
parameter THREE = 8'b1011_0000 ;
parameter FOUR = 8'b1001_1001 ;
parameter FIVE = 8'b1001_0010 ;
parameter SIX = 8'b1000_0010 ;
parameter SEVEN = 8'b1111_1000 ;
parameter EIGHT = 8'b1000_0000 ;
parameter NINE = 8'b1001_0000 ;
input clk ;
input rst_n ;
input [31:0] segment_data ;
output [7:0 ] segment ;
output [7:0 ] seg_sel ;
reg [7:0 ] segment ;
reg [7:0 ] seg_sel ;
reg [10:0] delay ;
reg [3:0 ] delay_time ;
wire add_delay_time ;
wire end_delay_time ;
wire add_delay ;
wire end_delay ;
wire [3:0 ] segment_tmp ;
always @(posedge clk or negedge rst_n) begin
if (rst_n==0) begin
delay <= 0;
end
else if(add_delay) begin
if(end_delay)
delay <= 0;
else
delay <= delay+1 ;
end
end
assign add_delay = 1;
assign end_delay = add_delay && delay == 2000-1 ;
always @(posedge clk or negedge rst_n) begin
if (rst_n==0) begin
delay_time <= 0;
end
else if(add_delay_time) begin
if(end_delay_time)
delay_time <= 0;
else
delay_time <= delay_time+1 ;
end
end
assign add_delay_time = end_delay;
assign end_delay_time = add_delay_time && delay_time == 8-1 ;
assign segment_tmp = segment_data[(1+delay_time)*4-1 -:4];
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
segment <= ZERO;
end
else begin
case(segment_tmp)
4'd0:segment <= ZERO;
4'd1:segment <= ONE ;
4'd2:segment <= TWO ;
4'd3:segment <= THREE;
4'd4:segment <= FOUR ;
4'd5:segment <= FIVE ;
4'd6:segment <= SIX ;
4'd7:segment <= SEVEN;
4'd8:segment <= EIGHT;
4'd9:segment <= NINE ;
default:begin
segment <= segment;
end
endcase
end
end
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
seg_sel <= 8'b1111_1111;
end
else begin
seg_sel <= ~(8'b1<<delay_time);
end
end
endmodule
1.4 效果和總結

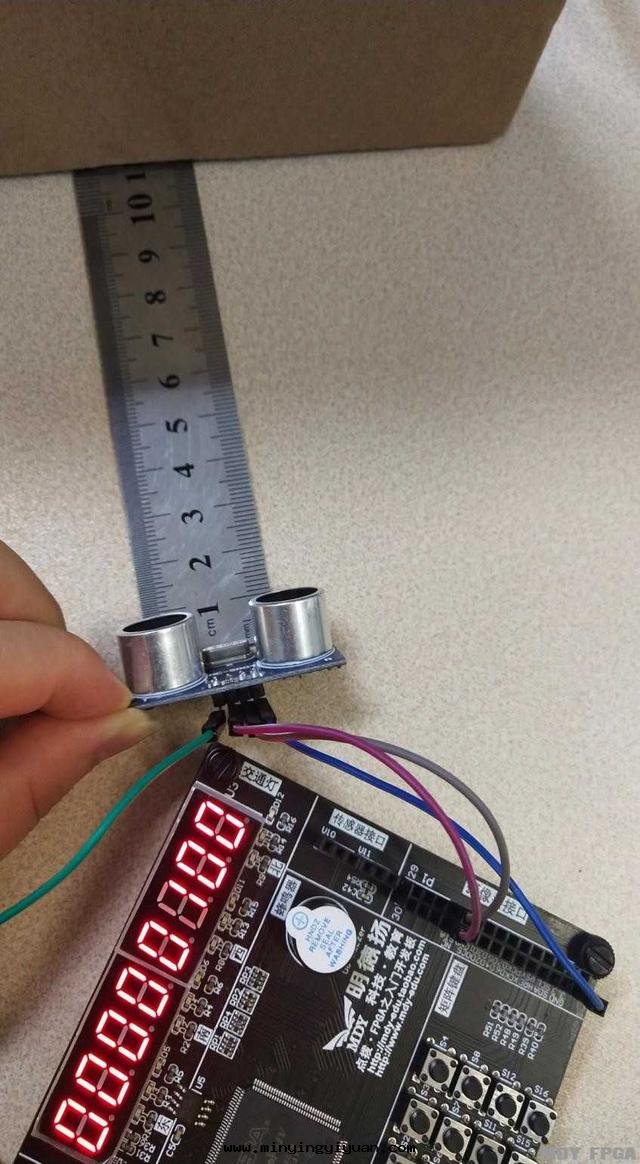

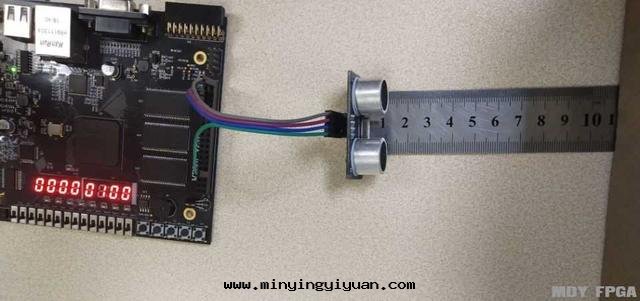

上板验證效果
在这个設計中，使用明德揚的至簡設計法，讓我的思路非常清晰，邏輯非常嚴谨，虽然沒有做到一遍成功，但在調試过程中我都比較快速的找到問題，并快速解決。对于学習FPGA的同学，我非常推薦使用明德揚至簡設計法和明德揚模块進行学習和設計。
