1.1 總體設計
1.1.1 概述
LED數碼管以發光二极管作为發光單元，顔色有單紅，黃，藍，綠，白，黃綠等效果，并且可以構造成“8”字形。數碼管根據LED的接法不同分为共陰和共陽两類，它们的發光原理是一樣的，只是它们的電源极性不同而已。
數碼管可以通过驅動電路来驅動內部的各个段碼，從而顯示出需要的數字。根據數碼管驅動方式的不同，可以将其分为静态式和動态式两類。
1.1.2 設計目标
完成數碼管的顯示，具體功能要求如下：
1. 間隔1s切換數碼管位選，做到數碼管從左到右流動顯示的效果；
2. 數碼管顯示的數值從0開始，每切換一位位選數值加一；

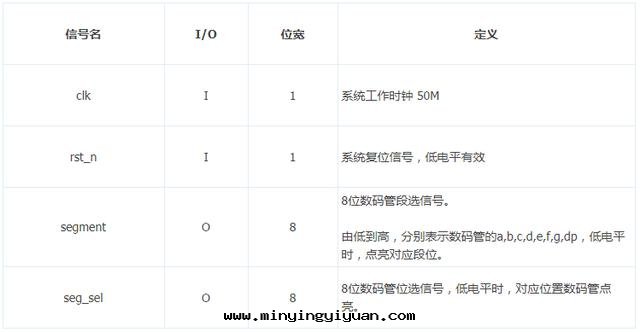

1.1.3信号列表
1.1.4設計思路
數碼管顯示原理

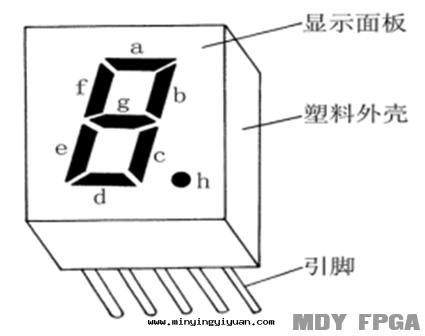

數碼管的8个顯示字段”a、b、c、d、e、f、g、h”对應顯示面板的位置如下图所示。

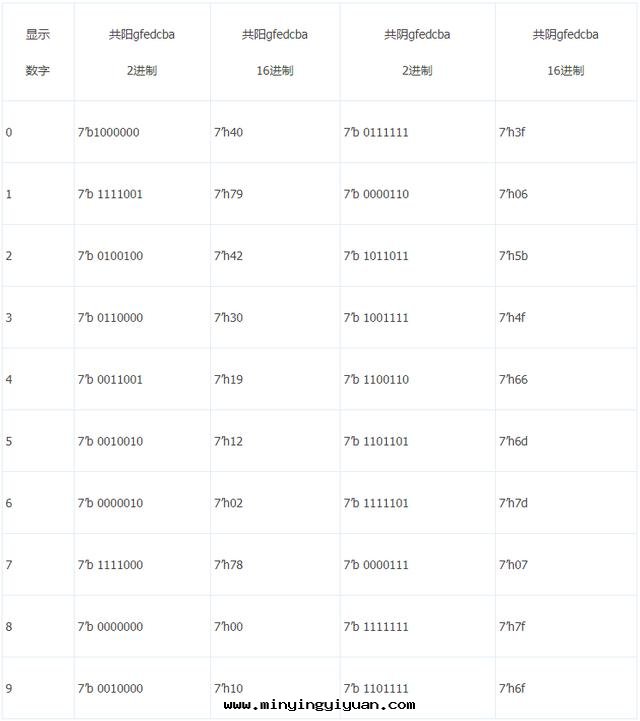

數碼管顯示數字0到9对應的gfedcba值如下表所示。
表5- 1 數碼管顯示數字與字段值的对應關系
數碼管静态驅動是指每个數碼管的每一个段碼都通过一个I/O端口進行驅動，或使用如BCD碼二-十進制譯碼器譯碼進行驅動，也稱直流驅動。静态驅動編程簡單，顯示亮度高，但占用的I/O端口多，这里不使用这種方法。
數碼管動态驅動是将所有數碼管的8个顯示字段"a、b、c、d、e、f、g、h"的同名端連接在一起，此外每个數碼管的公共极COM需增加由各自独立I/O線控制的位選通控制電路。當要輸出某一字形碼时，所有數碼管都会接收到相同的字形碼，但究竟是哪个數碼管会顯示出字形取決于單片機对位選通COM端電路的控制。只需将顯示數碼管的選通控制打開，該位就会顯示出字形，而沒有選通的數碼管并不会點亮。數碼管特定的發光二极管段加上電壓後，这些特定的段就会發亮，并且當每位元數碼管的點亮时間为1～20ms，由于人的視覺暫留現象及發光二极體的餘輝效應，盡管实際上各位數碼管并非同时點亮，但只要掃描的速度足够快，給人的印象就是一組稳定的顯示資料，不会有閃爍感，使得動态顯示的效果和静态顯示是一樣的，这樣能够节省大量的I/O口，而且功耗更低。

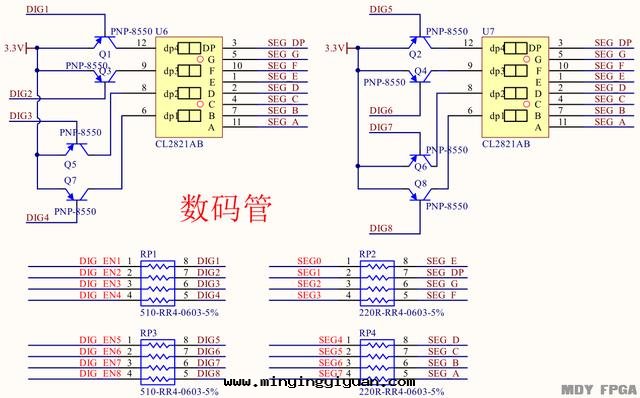

以下是MP801開發板对應的數碼管原理图，并且是共陽极的數碼管：
工程架構
根據設計目标将現象翻譯成信号表示如下：
第1秒，數碼管0顯示數字“0”，即seg_sel的值为8’b1111_1110，seg_ment的值为8’b1100_0000；
第2秒，數碼管1顯示數字“1”，即seg_sel的值为8’b1111_1101，seg_ment的值为8'b1111_1001；
第3秒，數碼管2顯示數字“2”，即seg_sel的值为8’b1111_1011，seg_ment的值为8'b1010_0100；
第4秒，數碼管3顯示數字“3”，即seg_sel的值为8’b1111_0111，seg_ment的值为8'b1011_0000；
第5秒，數碼管4顯示數字“4”，即seg_sel的值为8’b1110_1111，seg_ment的值为8'b1001_1001；
第6秒，數碼管5顯示數字“5”，即seg_sel的值为8’b1101_1111，seg_ment的值为8'b1001_0010；
第7秒，數碼管6顯示數字“6”，即seg_sel的值为8’b1011_1111，seg_ment的值为8'b1000_0010；
第8秒，數碼管7顯示數字“7”，即seg_sel的值为8’b0111_1111，seg_ment的值为8'b1111_1000；
第九秒，回到數碼管0顯示數字“0”，以此進行循环。
總結發現，數碼管每隔1秒進行變化，且8个數碼管轮流顯示。

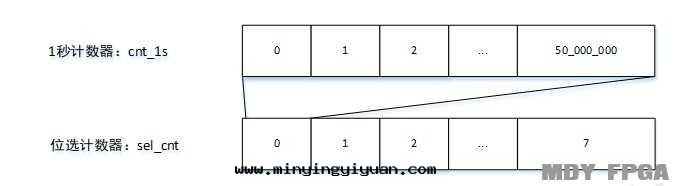

因此本工程用到了三个計數器的架構，具體架構如下图所示：
1秒計數器cnt_1s：用于計算1s的时間，加一条件为1，表示一直在計數；數到50,000,000下，表示數到1s就結束。
位選計數器sel_cnt：用于區分選通的數碼管，加一条件为end_cnt_1s，表示每間隔1秒的时間後，切換選通下一个數碼管；數到8下，表示8个數碼管都選通过一轮了。
1.1.5參考代碼
module seg_disp(
rst_n ,
clk ,
seg_sel ,
segment
);
parameter TIME_1S = 50_000_000 ;
parameter SEG_WID = 8 ;
parameter SEG_NUM = 8 ;
parameter CNT_WID = 10 ;
parameter TIME_20US = 10'd1000 ;
parameter NUM_0 = 8'b1100_0000;
parameter NUM_1 = 8'b1111_1001;
parameter NUM_2 = 8'b1010_0100;
parameter NUM_3 = 8'b1011_0000;
parameter NUM_4 = 8'b1001_1001;
parameter NUM_5 = 8'b1001_0010;
parameter NUM_6 = 8'b1000_0010;
parameter NUM_7 = 8'b1111_1000;
parameter NUM_8 = 8'b1000_0000;
parameter NUM_9 = 8'b1001_0000;
parameter NUM_ERR = 8'b1111_1111;
input clk ;
input rst_n ;
output [SEG_WID - 1:0] seg_sel ;
output [SEG_WID - 1:0] segment ;
reg [SEG_WID - 1:0] seg_sel ;
reg [SEG_WID - 1:0] segment ;
reg [ 31 : 0] cnt_1s ;
reg [SEG_NUM - 1:0] sel_cnt ;
reg [ 4 - 1 : 0] seg_tmp ;
wire add_cnt_1s ;
wire end_cnt_1s ;
wire add_sel_cnt ;
wire end_sel_cnt ;
always @(posedge clk or negedge rst_n) begin
if (rst_n==0) begin
cnt_1s <= 0;
end
else if(add_cnt_1s) begin
if(end_cnt_1s)
cnt_1s <= 0;
else
cnt_1s <= cnt_1s+1 ;
end
end
assign add_cnt_1s = 1;
assign end_cnt_1s = add_cnt_1s && cnt_1s == TIME_1S-1 ;
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
sel_cnt <= 0;
end
else if(add_sel_cnt)begin
if(end_sel_cnt)
sel_cnt <= 0;
else
sel_cnt <= sel_cnt + 1;
end
end
assign add_sel_cnt = end_cnt_1s;
assign end_sel_cnt = add_sel_cnt && sel_cnt == SEG_NUM-1;
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
seg_sel <= {SEG_NUM{1'b1}};
end
else begin
seg_sel <= ~(1'b1 << sel_cnt);
end
end
always @(*)begin
if(rst_n==1'b0)
seg_tmp = {SEG_NUM{1'b1}};
else
seg_tmp = sel_cnt ;
end
always@(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
segment<=NUM_0;
end
else begin
case (seg_tmp)
0 : segment <= NUM_0;
1 : segment <= NUM_1;
2 : segment <= NUM_2;
3 : segment <= NUM_3;
4 : segment <= NUM_4;
5 : segment <= NUM_5;
6 : segment <= NUM_6;
7 : segment <= NUM_7;
8 : segment <= NUM_8;
9 : segment <= NUM_9;
default : segment <= NUM_ERR;
endcase
end
end
endmodule
1.2 效果和總結

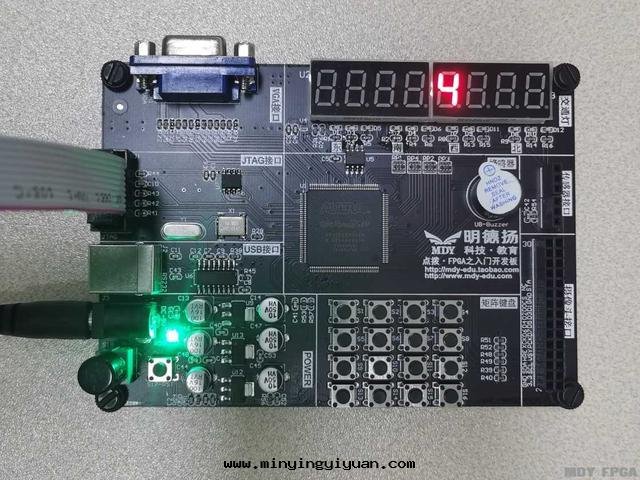

下图是該工程在db603開發板上的現象

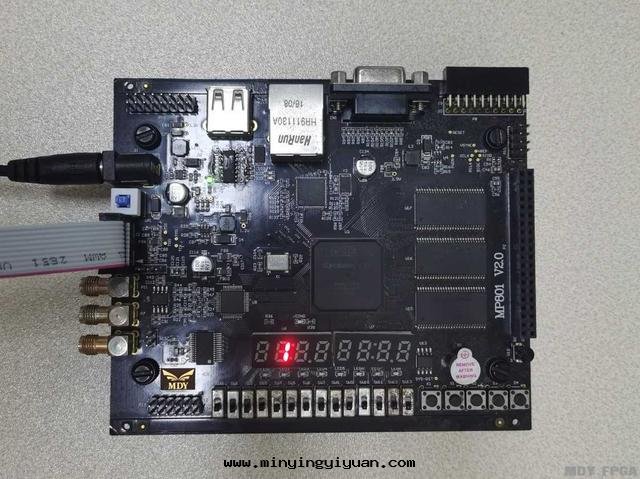

下图是該工程在mp801開發板上的現象

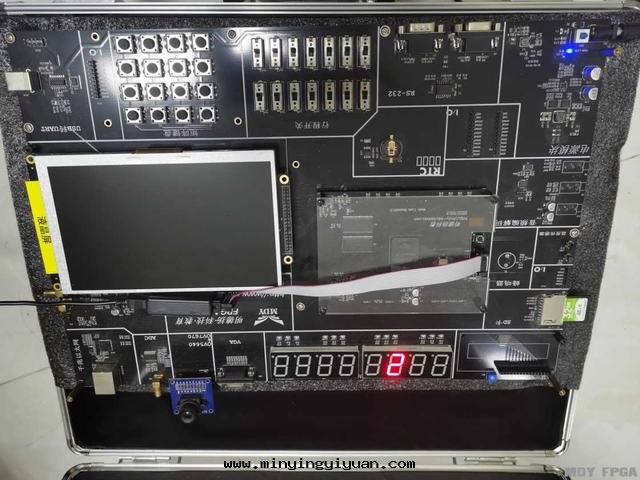

下图是該工程在ms980試验箱上的現象
