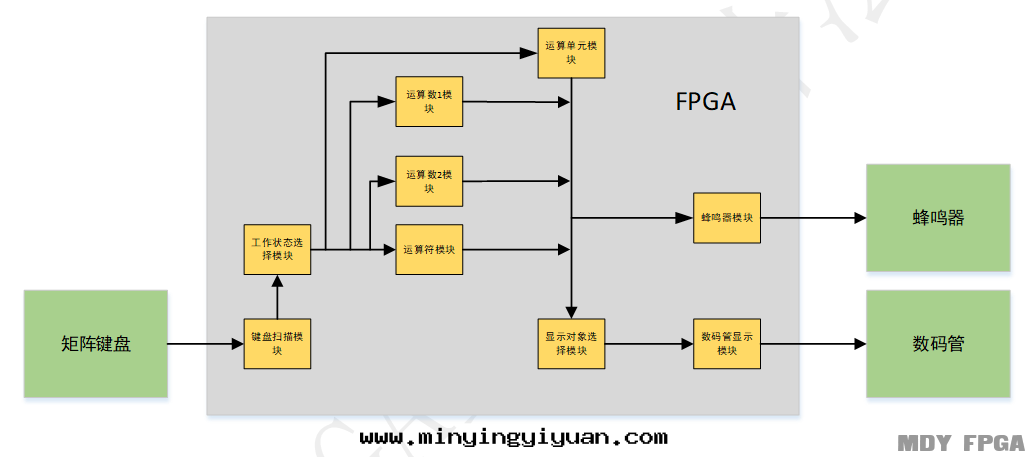

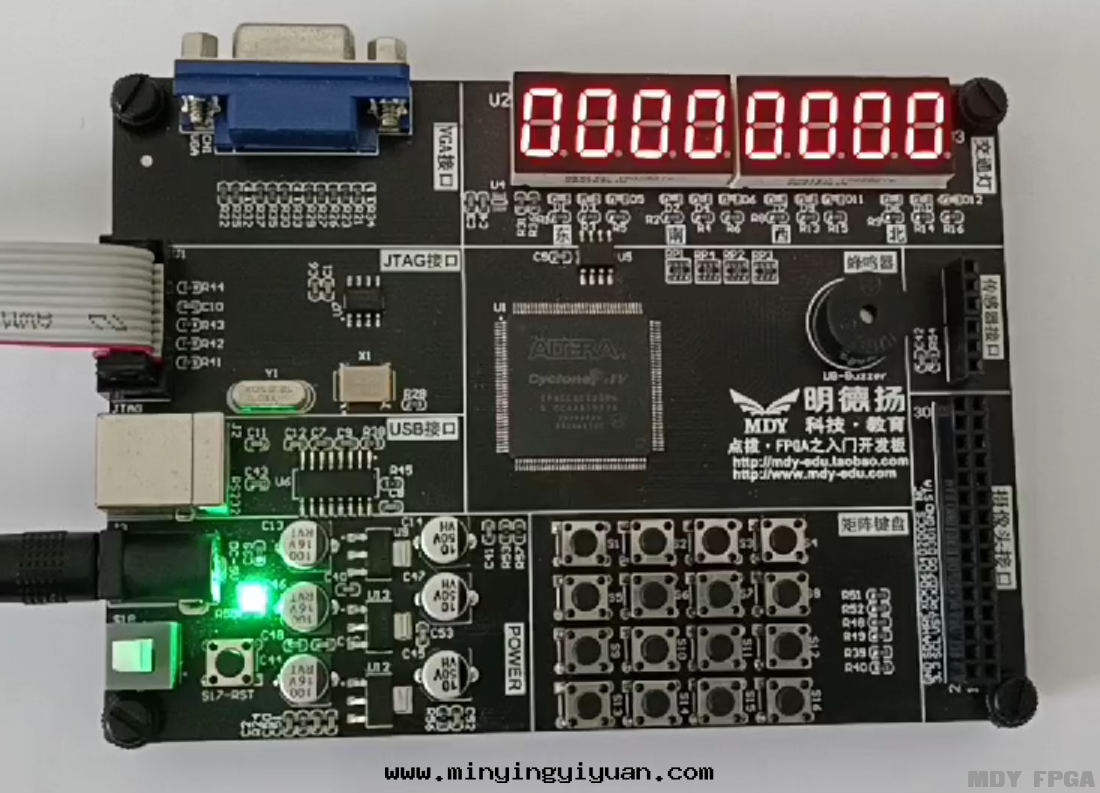

module  calc_project(

    clk     ,

    rst_n   ,

    key_col ,

    key_row ,

    seg_sel ,

    segment ,

    beep

    );

    parameter   KEY_WID     =   4   ;

    parameter   STATE_WID   =   5   ;

    parameter   NUM_WID     =   27  ;

    parameter   SEG_NUM     =   8   ;

    parameter   SEG_WID     =   8   ;

    input                       clk         ;

    input                       rst_n       ;

    input   [KEY_WID-1:0]       key_col     ;

    output  [KEY_WID-1:0]       key_row     ;

    output  [SEG_NUM-1:0]       seg_sel     ;

    output  [SEG_WID-1:0]       segment     ;

    output                      beep        ;

    wire    [KEY_WID-1:0]       key_num     ;

    wire                        key_vld     ;

    wire    [KEY_WID-1:0]       key_num_out ;

    wire    [KEY_WID-1:0]       key_vld_out ;

    wire    [STATE_WID-1:0]     state_c     ;

    wire    [NUM_WID-1:0]       op_1        ;

    wire                        op_1_err    ;

    wire    [KEY_WID-1:0]       oper        ;

    wire    [NUM_WID-1:0]       op_2        ;

    wire                        op_2_err    ;

    wire    [NUM_WID-1:0]       result      ;

    wire                        result_err  ;

    wire                        result_neg  ;

    wire    [SEG_NUM*4-1:0]     display     ;

    wire                        display_vld ;

    key_scan   key_scan_prj(

                            .clk        (clk    )   ,

                            .rst_n      (rst_n  )   ,

                            .key_col    (key_col)   ,

                            .key_row    (key_row)   ,

                            .key_out    (key_num)   ,

                            .key_vld    (key_vld)

                            );

    work_state  work_state_prj(

                                .clk        (clk        )   ,

                                .rst_n      (rst_n      )   ,

                                .key_num    (key_num    )   ,

                                .key_vld    (key_vld    )   ,

                                .result_err (result_err )   ,

                                .key_num_out(key_num_out)   ,

                                .key_vld_out(key_vld_out)   ,

                                .state_c    (state_c    )

                                );

    op_1    op_1_prj(

                        .clk        (clk        )   ,

                        .rst_n      (rst_n      )   ,

                        .key_num    (key_num_out)   ,

                        .key_vld    (key_vld_out)   ,

                        .state_c    (state_c    )   ,

                        .result     (result     )   ,

                        .op_1       (op_1       )   ,

                        .op_1_err   (op_1_err   )

                    );

    oper    oper_prj(

                        .clk        (clk        )   ,

                        .rst_n      (rst_n      )   ,

                        .key_num    (key_num_out)   ,

                        .key_vld    (key_vld_out)   ,

                        .state_c    (state_c    )   ,

                        .oper       (oper       )

                    );

    op_2    op_2_prj(

                        .clk        (clk        )   ,

                        .rst_n      (rst_n      )   ,

                        .key_num    (key_num_out)   ,

                        .key_vld    (key_vld_out)   ,

                        .state_c    (state_c    )   ,

                        .op_2       (op_2       )   ,

                        .op_2_err   (op_2_err   )

                    );

    result  result_prj(

                        .clk        (clk        )   ,

                        .rst_n      (rst_n      )   ,

                        .key_num    (key_num_out)   ,

                        .key_vld    (key_vld_out)   ,

                        .state_c    (state_c    )   ,

                        .op_1       (op_1       )   ,

                        .oper       (oper       )   ,

                        .op_2       (op_2       )   ,

                        .result     (result     )   ,

                        .result_err (result_err )   ,

                        .result_neg (result_neg )

                    );

    display_sel  display_sel_prj(

                                .clk        (clk        )   ,

                                .rst_n      (rst_n      )   ,

                                .state_c    (state_c    )   ,

                                .op_1       (op_1       )   ,

                                .op_2       (op_2       )   ,

                                .result_neg (result_neg )   ,

                                .display    (display    )   ,

                                .display_vld(display_vld)

                                );

    segment  segment_prj(

                            .rst_n      (rst_n      )   ,

                            .clk        (clk        )   ,

                            .display    (display    )   ,

                            .display_vld(display_vld)   ,

                            .seg_sel    (seg_sel    )   ,

                            .segment    (segment    )

                        );

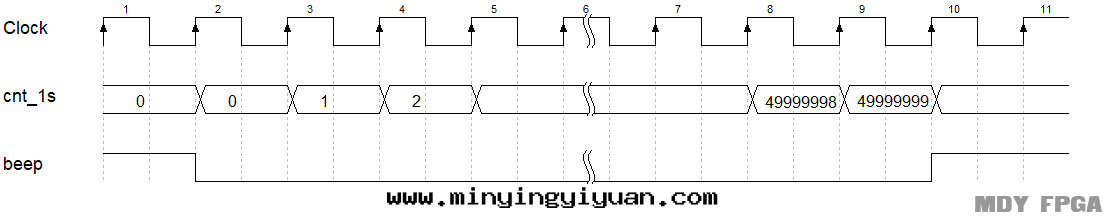

    beep    beep_prj(

                        .clk        (clk        )   ,

                        .rst_n      (rst_n      )   ,

                        .op_1_err   (op_1_err   )   ,

                        .op_2_err   (op_2_err   )   ,

                        .result_err (result_err )   ,

                        .beep       (beep       )

                    );

endmodule

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        key_col_ff0 <= 4'b1111;

        key_col_ff1 <= 4'b1111;

    end

    else begin

        key_col_ff0 <= key_col    ;

        key_col_ff1 <= key_col_ff0;

    end

end

always @(posedge clk or negedge rst_n) begin

    if (rst_n==0) begin

        shake_cnt <= 0;

    end

    else if(add_shake_cnt) begin

        if(end_shake_cnt)

            shake_cnt <= 0;

        else

            shake_cnt <= shake_cnt+1 ;

   end

end

assign add_shake_cnt = key_col_ff1!=4'hf;

assign end_shake_cnt = add_shake_cnt  && shake_cnt == TIME_20MS-1 ;

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        state_c <= CHK_COL;

    end

    else begin

        state_c <= state_n;

    end

end

always  @(*)begin

    case(state_c)

        CHK_COL: begin

                     if(col2row_start )begin

                         state_n = CHK_ROW;

                     end

                     else begin

                         state_n = CHK_COL;

                     end

                 end

        CHK_ROW: begin

                     if(row2del_start)begin

                         state_n = DELAY;

                     end

                     else begin

                         state_n = CHK_ROW;

                     end

                 end

        DELAY :  begin

                     if(del2wait_start)begin

                         state_n = WAIT_END;

                     end

                     else begin

                         state_n = DELAY;

                     end

                 end

        WAIT_END: begin

                     if(wait2col_start)begin

                         state_n = CHK_COL;

                     end

                     else begin

                         state_n = WAIT_END;

                     end

                  end

       default: state_n = CHK_COL;

    endcase

end

assign col2row_start = state_c==CHK_COL  && end_shake_cnt;

assign row2del_start = state_c==CHK_ROW  && row_index==3 && end_row_cnt;

assign del2wait_start= state_c==DELAY    && end_row_cnt;

assign wait2col_start= state_c==WAIT_END && key_col_ff1==4'hf;

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        key_row <= 4'b0;

    end

    else if(state_c==CHK_ROW)begin

        key_row <= ~(1'b1 << row_index);

    end

    else begin

        key_row <= 4'b0;

    end

end

always @(posedge clk or negedge rst_n) begin

    if (rst_n==0) begin

        row_index <= 0;

    end

    else if(add_row_index) begin

        if(end_row_index)

            row_index <= 0;

        else

            row_index <= row_index+1 ;

   end

   else if(state_c!=CHK_ROW)begin

       row_index <= 0;

   end

end

assign add_row_index = state_c==CHK_ROW && end_row_cnt;

assign end_row_index = add_row_index  && row_index == 4-1 ;

always @(posedge clk or negedge rst_n) begin

    if (rst_n==0) begin

        row_cnt <= 0;

    end

    else if(add_row_cnt) begin

        if(end_row_cnt)

            row_cnt <= 0;

        else

            row_cnt <= row_cnt+1 ;

   end

end

assign add_row_cnt = state_c==CHK_ROW || state_c==DELAY;

assign end_row_cnt = add_row_cnt  && row_cnt == 16-1 ;

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        key_col_get <= 0;

    end

    else if(state_c==CHK_COL && end_shake_cnt ) begin

        if(key_col_ff1==4'b1110)

            key_col_get <= 0;

        else if(key_col_ff1==4'b1101)

            key_col_get <= 1;

        else if(key_col_ff1==4'b1011)

            key_col_get <= 2;

        else

            key_col_get <= 3;

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        key_out <= 0;

    end

    else if(state_c==CHK_ROW && end_row_cnt)begin

        key_out <= {row_index,key_col_get};

    end

    else begin

        key_out <= 0;

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        key_vld <= 1'b0;

    end

    else if(state_c==CHK_ROW && end_row_cnt && key_col_ff1[key_col_get]==1'b0)begin

        key_vld <= 1'b1;

    end

    else begin

        key_vld <= 1'b0;

    end

end

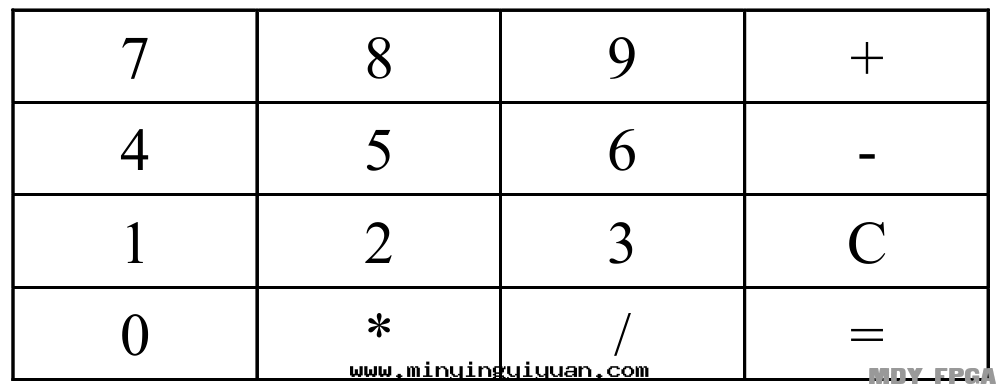

always  @(*)begin

    case(key_num)

        4'd0   :key_num_chg = 4'd7   ;

        4'd1   :key_num_chg = 4'd8   ;

        4'd2   :key_num_chg = 4'd9   ;

        4'd3   :key_num_chg = 4'd10  ;

        4'd7   :key_num_chg = 4'd11  ;

        4'd8   :key_num_chg = 4'd1   ;

        4'd9   :key_num_chg = 4'd2   ;

        4'd10  :key_num_chg = 4'd3   ;

        4'd11  :key_num_chg = 4'd14  ;

        4'd12  :key_num_chg = 4'd0   ;

        4'd13  :key_num_chg = 4'd12  ;

        4'd14  :key_num_chg = 4'd13  ;

        default:key_num_chg = key_num;

    endcase

end

assign  key_num_en = (key_num_chg==0 || key_num_chg==1 || key_num_chg==2 || key_num_chg==3 || key_num_chg==4 || key_num_chg==5 || key_num_chg==6 || key_num_chg==7 || key_num_chg==8 || key_num_chg==9) && key_vld==1;

assign  key_op_en = (key_num_chg==10 || key_num_chg==11 || key_num_chg==12 || key_num_chg==13) && key_vld==1;

assign  key_cal_en = key_num_chg==15 && key_vld==1;

assign  key_back_en = key_num_chg==14 && key_vld==1;

always @(posedge clk or negedge rst_n) begin

    if (rst_n==0) begin

        state_c <= OP_1 ;

    end

    else begin

        state_c <= state_n;

   end

end

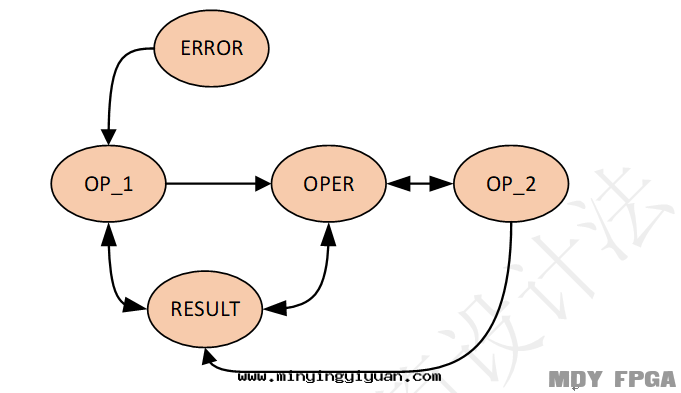

always @(*) begin

    if(result_err)begin

       state_n = ERROR;

   end

   else begin

       case(state_c)

        OP_1 :begin

            if(op_12oper_start)

                state_n = OPER ;

            else if(op_12result_start)

                state_n = RESULT ;

            else

                state_n = state_c ;

        end

        OPER :begin

            if(oper2op_2_start)

                state_n = OP_2 ;

            else if(oper2result_start)

                state_n = RESULT ;

            else

                state_n = state_c ;

        end

        OP_2 :begin

            if(op_22oper_start)

                state_n = OPER ;

            else if(op_22result_start)

                state_n = RESULT ;

            else

                state_n = state_c ;

        end

        RESULT :begin

            if(result2op_1_start)

                state_n = OP_1 ;

            else if(result2oper_start)

                state_n = OPER ;

            else

                state_n = state_c ;

        end

        ERROR :begin

            if(error2op_1_start)

                state_n = OP_1 ;

            else

                state_n = state_c ;

        end

        default : state_n = OP_1 ;

    endcase

end

end

assign op_12oper_start   = state_c==OP_1   && key_op_en ;

assign op_12result_start = state_c==OP_1   && key_cal_en;

assign oper2op_2_start   = state_c==OPER   && key_num_en;

assign oper2result_start = state_c==OPER   && key_cal_en;

assign op_22oper_start   = state_c==OP_2   && key_op_en ;

assign op_22result_start = state_c==OP_2   && key_cal_en;

assign result2op_1_start = state_c==RESULT && key_num_en;

assign result2oper_start = state_c==RESULT && key_op_en ;

assign error2op_1_start  = state_c==ERROR  && key_num_en;

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        key_num_out <= 0;

    end

    else begin

        key_num_out <= key_num_chg;

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        key_vld_out <= 0;

    end

    else begin

        key_vld_out <= key_vld;

    end

end

assign  key_num_en = (key_num==0 || key_num==1 || key_num==2 || key_num==3 || key_num==4 || key_num==5 || key_num==6 || key_num==7 || key_num==8 || key_num==9) && key_vld==1;

assign  key_op_en = (key_num==10 || key_num==11 || key_num==12 || key_num==13) && key_vld==1;

assign  key_cal_en = key_num==15 && key_vld==1;

assign  key_back_en = key_num==14 && key_vld==1;

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        state_c_ff <= 0;

    end

    else begin

        state_c_ff <= state_c;

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        op_2 <= 0;

    end

    else if(state_c==OPER)begin

        op_2 <= 0;

    end

    else if(state_c_ff==OPER && state_c==OP_2)begin

        op_2 <= key_num;

    end

    else if(state_c==OP_2 && key_back_en==1)begin

        op_2 <= op_2 / 10;

    end

    else if(state_c==OP_2 && key_num_en==1)begin

        op_2 <= (op_2>9999999) ? op_2 : (op_2*10+key_num);

    end

    else begin

        op_2 <= op_2;

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        op_2_err <= 0;

    end

    else if(state_c==OP_2 && key_num_en==1 && op_2>9999999)begin

        op_2_err <= 1'b1;

    end

    else begin

        op_2_err <= 1'b0;

    end

end

endmodule

assign  key_op_en = (key_num==10 || key_num==11 || key_num==12 || key_num==13) && key_vld==1;

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        oper <= 0;

    end

    else if(state_c==OP_1)begin

        oper <= 0;

    end

    else if(key_op_en==1)begin

        oper <= key_num;

    end

    else begin

        oper <= oper;

    end

end

assign  key_num_en = (key_num==0 || key_num==1 || key_num==2 || key_num==3 || key_num==4 || key_num==5 || key_num==6 || key_num==7 || key_num==8 || key_num==9) && key_vld==1;

assign  key_op_en = (key_num==10 || key_num==11 || key_num==12 || key_num==13) && key_vld==1;

assign  key_cal_en = key_num==15 && key_vld==1;

assign  key_back_en = key_num==14 && key_vld==1;

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        state_c_ff <= 0;

    end

    else begin

        state_c_ff <= state_c;

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        flag_calc <= 0;

    end

    else if(state_c==OP_1)begin

        flag_calc <= 1'b0;

    end

    else if(state_c_ff==OP_2 && state_c==OPER || state_c==RESULT)begin

        flag_calc <= 1'b1;

    end

    else begin

        flag_calc <= flag_calc;

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        op_1 <= 0;

    end

    else if(state_c==ERROR)begin

        op_1 <= 10;

    end

    else if((state_c_ff==RESULT || state_c_ff==ERROR) && state_c==OP_1)begin

        op_1 <= key_num;

    end

    else if(state_c==OP_1 && key_back_en==1)begin

        op_1 <= op_1 / 10;

    end

    else if(state_c==OP_1 && key_num_en==1)begin

        op_1 <= (op_1>9999999) ? op_1 : (op_1*10+key_num);

    end

    else if(flag_calc==1)begin

        op_1 <= result;

    end

    else begin

        op_1 <= op_1;

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        op_1_err <= 0;

    end

    else if(state_c==OP_1  && key_num_en==1 && op_1>9999999)begin

        op_1_err <= 1'b1;

    end

    else begin

        op_1_err <= 1'b0;

    end

end

assign  key_op_en = (key_num==10 || key_num==11 || key_num==12 || key_num==13) && key_vld==1;

assign  key_cal_en = key_num==15 && key_vld==1;

assign  calculate = (state_c_ff==OP_2 && state_c==OPER || key_cal_en==1);

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        state_c_ff <= 0;

    end

    else begin

        state_c_ff <= state_c;

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        result <= 0;

    end

    else if(calculate==1)begin

        case(oper)

            ADD:begin

                if(result_neg==0)

                    result <= op_1 + op_2;

                else

                    result <= (op_1>op_2) ? (op_1 - op_2) : (op_2 - op_1);

            end

            DEV:begin

                if(result_neg==0)

                    result <= (op_1>op_2) ? (op_1 - op_2) : (op_2 - op_1);

                else

                    result <= op_1 + op_2;

            end

            MUL:begin

                result <= op_1 * op_2;

            end

            DIV:begin

                result <= op_1 / op_2;

            end

            default:result <= op_1;

        endcase

    end

    else begin

        result <= result;

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        result_neg <= 0;

    end

    else if(state_c==OP_1)begin

        result_neg <= 1'b0;

    end

    else if(state_c==ERROR)begin

        result_neg <= 1'b0;

    end

    else if(calculate==1 && oper==DEV && op_1<op_2)begin

        result_neg <= 1'b1;

    end

    else if(calculate==1 && result_neg==1 && oper==ADD && op_1<=op_2)begin

        result_neg <= 1'b0;

    end

    else if(result==0)begin

        result_neg <= 1'b0;

    end

    else begin

        result_neg <= result_neg;

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        result_err <= 0;

    end

    else if(state_c==OP_1)begin

        result_err <= 1'b0;

    end

    else if((state_c_ff==OP_2 && state_c==OPER) || (key_cal_en==1 && state_c_ff!=ERROR))begin

        case(oper)

            ADD:begin

                if(result_neg==0)

                    result_err <= (op_1+op_2)>9999_9999 ? 1'b1 : 1'b0;

                else

                    result_err <= 1'b0;

            end

            DEV:begin

                if(result_neg==1)

                    result_err <= (op_1+op_2)>999_9999 ? 1'b1 : 1'b0;

                else if(op_2>op_1)

                    result_err <= (op_2-op_1)>999_9999 ? 1'b1 : 1'b0;

                else

                    result_err <= 1'b0;

            end

            MUL:begin

                if(result_neg==1)

                    result_err <= (op_1*op_2)>999_9999 ? 1'b1 : 1'b0;

                else

                    result_err <= (op_1*op_2)>9999_9999 ? 1'b1 : 1'b0;

            end

            DIV:begin

                if(op_2==0)

                    result_err <= 1'b1;

                else

                    result_err <= 1'b0;

            end

            default:result_err <= 1'b0;

        endcase

    end

    else begin

        result_err <= 1'b0;

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        result_neg_tmp <= 0;

    end

    else begin

        result_neg_tmp <= result_neg;

    end

end

always  @(*)begin

    if(state_c==OP_2)begin

        dis_sel = op_2;

    end

    else begin

        dis_sel = op_1;

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        dis_sel_tmp <= 0;

    end

    else begin

        dis_sel_tmp <= dis_sel;

    end

end

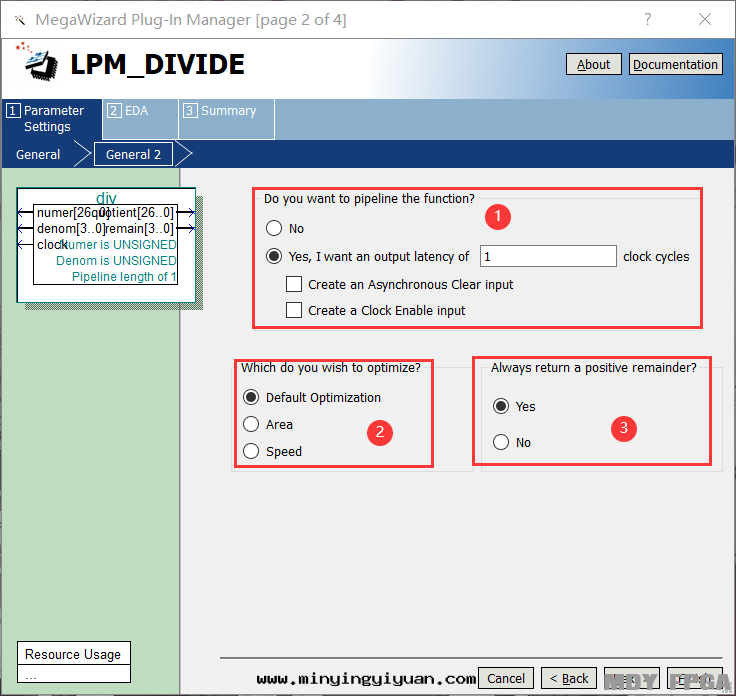

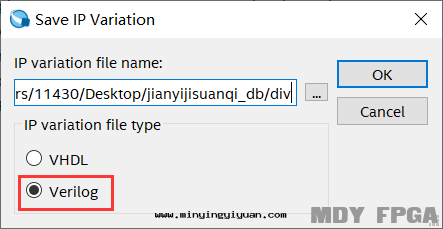

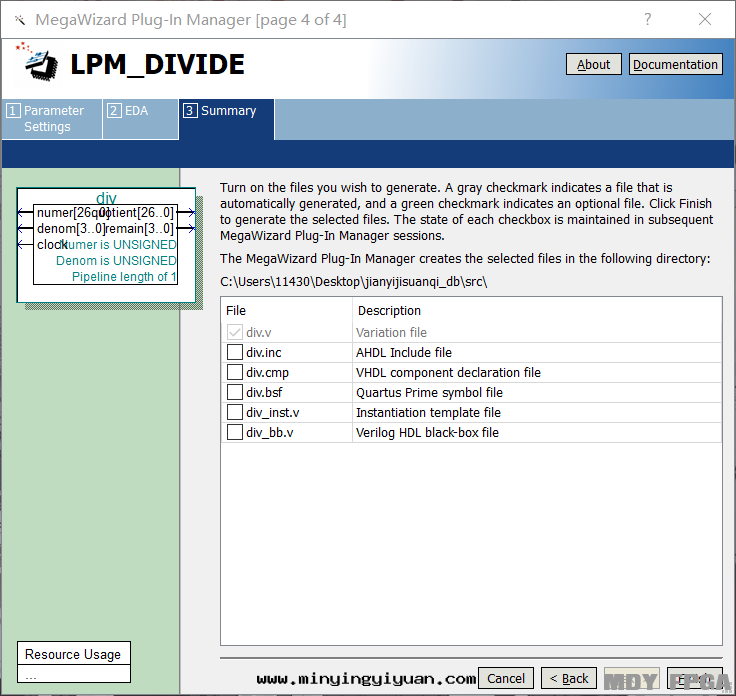

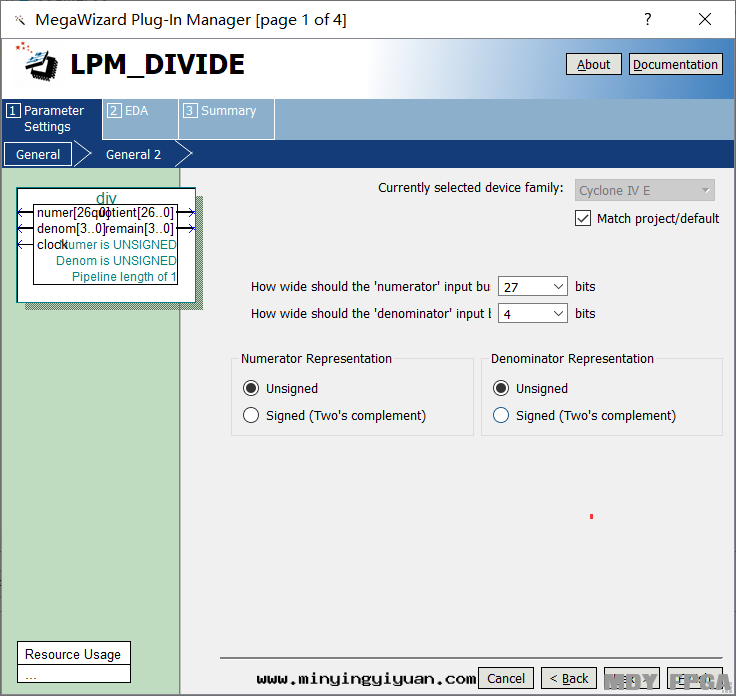

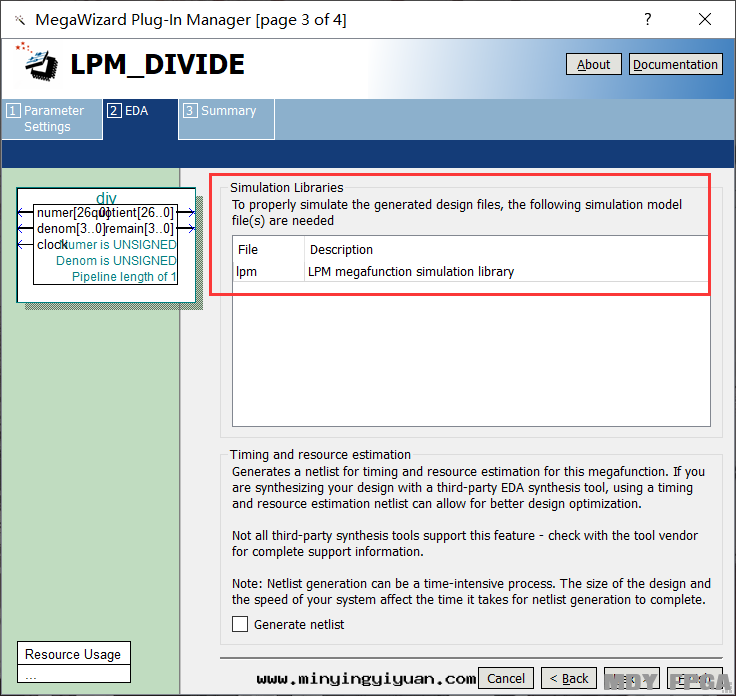

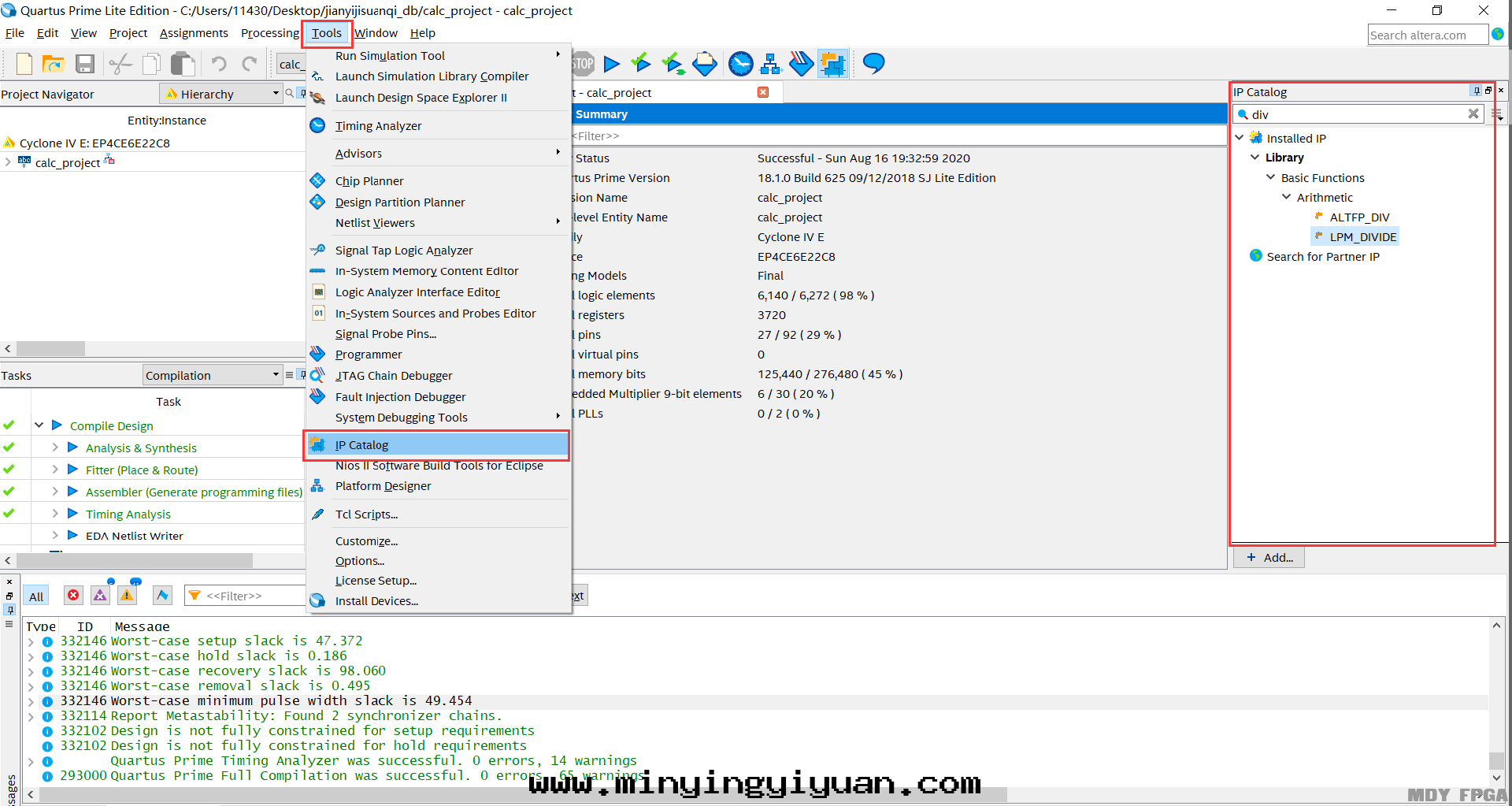

div div_prj(

            .clock      (clk        )   ,

            .numer      (dis_tmp    )   ,

            .denom      (10         )   ,

            .quotient   (div_quo    )   ,

            .remain     (div_rem    )

            );

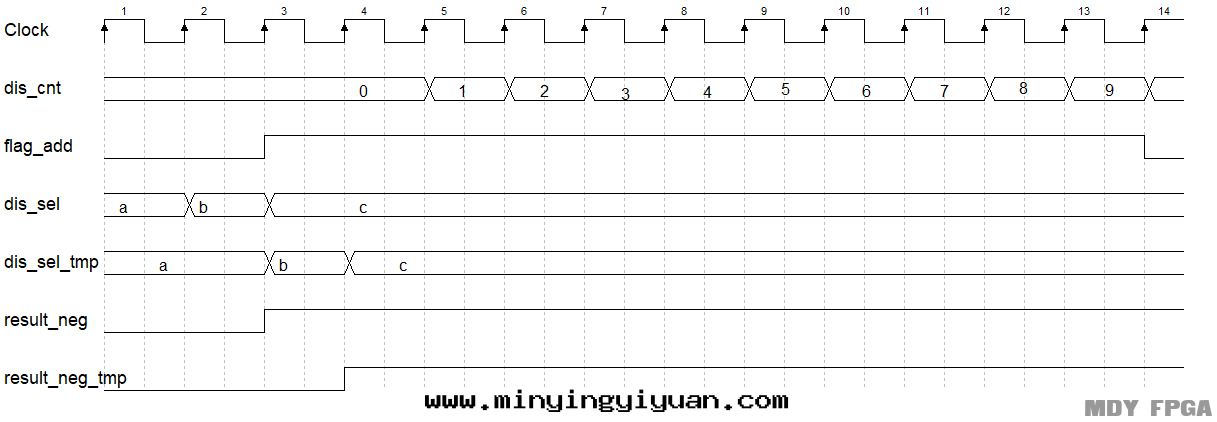

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        flag_add <= 0;

    end

    else if(dis_sel!=dis_sel_tmp || result_neg!=result_neg_tmp)begin

        flag_add <= 1;

    end

    else if(end_dis_cnt)begin

        flag_add <= 0;

    end

end

always @(posedge clk or negedge rst_n) begin

    if (rst_n==0) begin

        dis_cnt <= 0;

    end

    else if(add_dis_cnt) begin

        if(end_dis_cnt)

            dis_cnt <= 0;

        else

            dis_cnt <= dis_cnt+1 ;

   end

end

assign add_dis_cnt = flag_add && (dis_sel==dis_sel_tmp && result_neg==result_neg_tmp);

assign end_dis_cnt = add_dis_cnt  && dis_cnt == 10-1 ;

assign  dis_tmp = add_dis_cnt && dis_cnt==1 ? dis_sel : div_quo;

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        display <= 4'b0;

    end

    else if(state_c==ERROR)begin

        display[4*(dis_cnt)-1 -:4] <= 4'b1111;

    end

    else if(end_dis_cnt && result_neg==1 && state_c!=OP_2)begin

        display[31:28] <= 4'b1010;

    end

    else begin

        display[4*(dis_cnt-1)-1 -:4] <= div_rem;

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        display_vld <= 0;

    end

    else begin

        display_vld <= (dis_cnt==0 && (dis_sel==dis_sel_tmp)) ? 1'b1 : 1'b0;

    end

end

always @(posedge clk or negedge rst_n) begin

    if (rst_n==0) begin

        count_20us <= 0;

    end

    else if(add_count_20us) begin

        if(end_count_20us)

            count_20us <= 0;

        else

            count_20us <= count_20us+1 ;

   end

end

assign add_count_20us = 1;

assign end_count_20us = add_count_20us  && count_20us == TIME_20US-1 ;

always @(posedge clk or negedge rst_n) begin

    if (rst_n==0) begin

        sel_cnt <= 0;

    end

    else if(add_sel_cnt) begin

        if(end_sel_cnt)

            sel_cnt <= 0;

        else

            sel_cnt <= sel_cnt+1 ;

   end

end

assign add_sel_cnt = end_count_20us;

assign end_sel_cnt = add_sel_cnt  && sel_cnt == SEG_NUM-1 ;

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        seg_sel <= {SEG_NUM{1'b1}};

    end

    else begin

        seg_sel <= ~(1'b1 << sel_cnt);

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        display_ff0 <= 0;

    end

    else begin

        for(ii=0;ii<SEG_NUM;ii=ii+1)begin

            if(display_vld==1)begin

                display_ff0[(ii+1)*4-1 -:4] <= display[(ii+1)*4-1 -:4];

            end

            else begin

                display_ff0[(ii+1)*4-1 -:4] <= display_ff0[(ii+1)*4-1 -:4];

            end

        end

    end

end

always  @(*)begin

    seg_tmp = display_ff0[(sel_cnt+1)*4-1 -:4];

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        segment <= NUM_0;

    end

    else begin

        case(seg_tmp)

            0 :segment <=NUM_0  ;

            1 :segment <=NUM_1  ;

            2 :segment <=NUM_2  ;

            3 :segment <=NUM_3  ;

            4 :segment <=NUM_4  ;

            5 :segment <=NUM_5  ;

            6 :segment <=NUM_6  ;

            7 :segment <=NUM_7  ;

            8 :segment <=NUM_8  ;

            9 :segment <=NUM_9  ;

            10:segment <=NUM_10 ;

           default:segment <= NUM_ERR;

       endcase

    end

end

always @(posedge clk or negedge rst_n) begin

    if (rst_n==0) begin

        cnt_1s <= 0;

    end

    else if(add_cnt_1s) begin

        if(end_cnt_1s)

            cnt_1s <= 0;

        else

            cnt_1s <= cnt_1s+1 ;

   end

end

assign add_cnt_1s = beep==0;

assign end_cnt_1s = add_cnt_1s  && cnt_1s == CNT_1S-1 ;

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        beep <= 1'b1;

    end

    else if(op_1_err || op_2_err || result_err)begin

        beep <= 1'b0;

    end

    else if(end_cnt_1s)begin

        beep <= 1'b1;

    end

end
