【問題1】點撥開發板，下载工程檢测工程後，沒有反應。
答：注意：下载後，需要按下矩阵鍵盤的按鍵0（即左上角第一个按鍵），才能顯示！！！
【問題2】點撥開發板可以顯示攝像头拍攝过来的图片吗？
答：由于點撥開發板的資源不足，所以无法顯示攝像头的图片，如要顯示，建議購買MP801開發板。
【問題3】PCLK的时鐘頻率問題
答：FPGA提供XCLK給攝像头，攝像头利用XCLK産生PCLK。所以PCLK来源于XCLK，所以XCLK是多少，PCLK就是多少。也就是说PCLK和XCLK頻率大小一樣，只是说可能不同相
【問題4】是否不使用PLL，而是用PCLK来作为采集模块的时鐘？
答：PCLK經过插件連到FPGA，这其中可能会不稳定。为解決此問題，将PCLK連到PLL，産生一个同頻同相的时鐘，使用这个时鐘作为采集模块的工作时鐘。这樣，即使PCLK缺少或者不稳定，但産生的时鐘也会保持稳定。

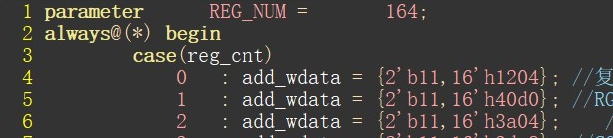

【問題5】攝像头寄存器配置模块中，配置的是04对應RGB，但是數據手册中RGB應該是01，这是为什麼？
答： 这里的Bayer RAW本質上是RAW RGB格式，也是RGB格式。 RAW RGB：在攝像头里沒有經过任何处理的數據。 RGB：在攝像头里經过了ISP等算法处理的數據。 如果想要最原始的數據，就使用RAW格式；如果要攝像头先美化一下，就使用RGB格式。想要哪種格式，取決于您的需求。
【問題6】邊緣檢测寄存器是怎麼樣配置的呢？
答：邊緣檢测中，ov7670_cfg模块和sccb模块，就是用来配置的，可以參考
【問題7】邊緣檢查課程案例OV接口是用MIMP還是DVP的？
答：OV7670是标準的SCCB接口，兼容IIC接口

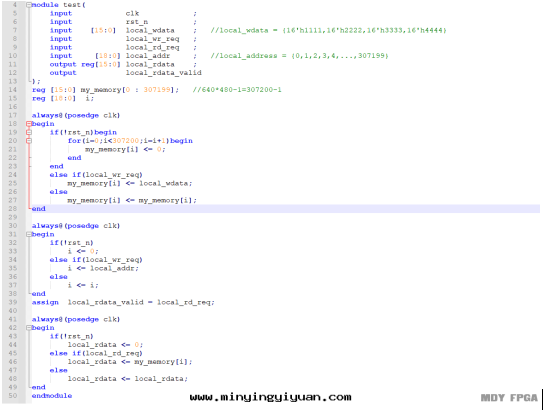

【問題8】請問在邊緣檢测模块中的vga_config模块，如果想顯示完整的一幀图像（假設为彩条顯示）而ram資源不够，我用的多維數組来做存儲器存儲16bit 640*480个像素點，（目的：在local_wr_req时将写數據按地址存進去，在local_rd_req时将數據按地址读出来），請問以下代碼方案是否可行，若不行，請問該如何实現此目的？(代碼如下图示)
答：
1. 使用二維數組代替RAM方法：二維數據使用的是寄存器資料，通常RAM資源是遠遠大于寄存器資源的，所以RAM不足时，寄存器一般也不足。
2. 如果只是仿真用途，这个是可以的，可以不考慮資源。既然是仿真，那自然也可以增大RAM了。
3. 注意上面代碼中有錯誤，读写地址是独立，不是共同一个的。读哪些地址數據，无關写地址。上面代碼中不正确，具體請仿真。

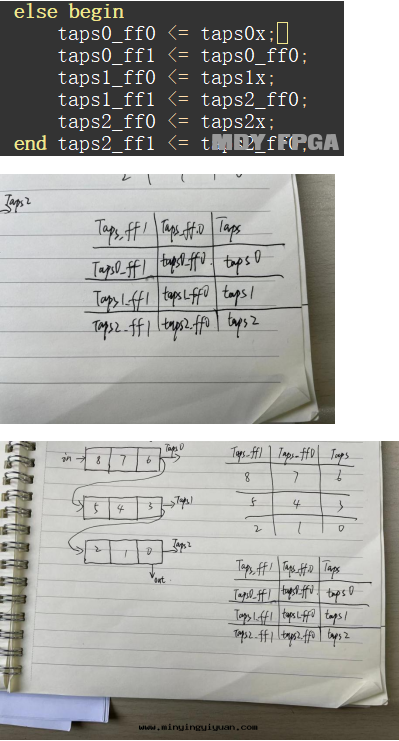

【問題9】这个關系怎麼得到的呢？根據这个图的話 上面的關系不應該反过来吗？在下一拍的时候應該吧taps0_ff0賦值給taps0x呀？
答：沒有 ff0就是表示 延时一拍的意思，taps0_ff是taps0前一时刻的值，需要得到这種結果，就是通过时序邏輯打一拍，資料提供的有直播課講解，建議結合仿真波形去看，测試文件有提供
【問題10】請問这一段写在代碼的哪里？我找不到，看不出
答：在SCCB代碼里

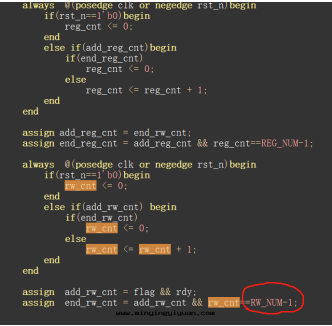

【問題11】 邊緣檢测課程这个判斷读或写使能的計數器的rw_cnt为什麼刚好对應add_wdata[16]和add_wdata[17]？

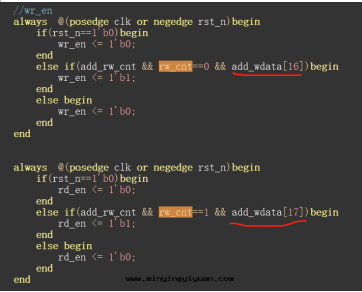

解答：在工作狀态（flag==1）时，此时对ov7670的指令進行读写，那到底是对指令進行读還是写，使用读写操作計數器rw_cnt進行計數，按順序的進行判斷。根據模块ov7670_para.v 里指令的格式：{读操作（1bit），写操作（1bit），操作指令（16bits）}。當rw_cnt=0时，設計上此时先判斷指令写操作是否有效，因此对應判斷ov7670_para.v 里指令的add_wdata[16]，确認对應比特位的写操作是否为高電平，如果是，那麼需要对該指令進行写操作，産生一个写使能有效信号（wr_en==1）。其他以此類推。

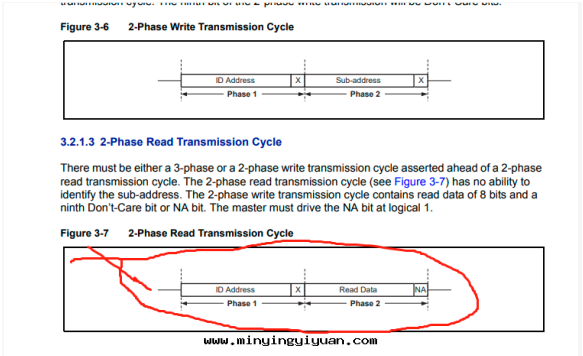

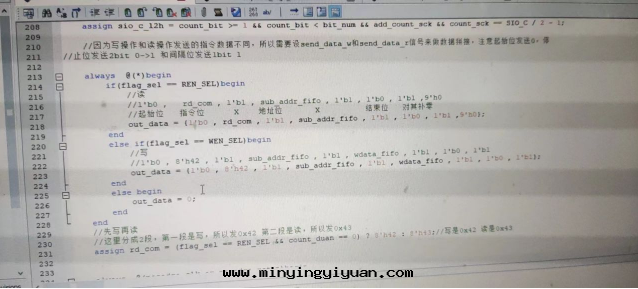

【問題12】邊緣檢测里面的sccb模块中，根據sccb手册要求，读时序的傳輸周期要写成两段写，为什麼代碼里面省了第二段(設備地址+读數據)?
这上面读时序傳輸周期只写了一段。

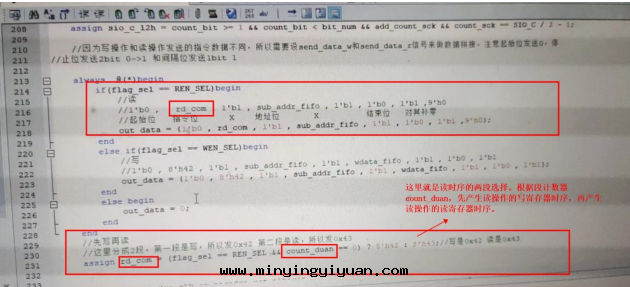

答：理解有誤，代碼里sccb的读操作是有两段时序的。請聯系信号 rd_com、count_duan、out_data、flag_sel，直接仿真查看波形一起理解，这樣会更直观。
【問題13】問：邊緣檢测工程中，配置ov7670的寄存器順序是固定，修改順序要重新修改代碼後上電，有沒有辦法可以不上電直接修改？
答：目前代碼就需要重新上電。 不重新上電的方式，就參考温度檢测工程，需要上位機配合
【問題14】問：邊沿檢测課程里，VGA_driver里面的行同步场同步信号为什麼需要打拍延时産生？
答：在本模块中，使用了行計數器和场計數器来産生了读地址rd_addr。
1. 該地址送給上遊模块vga_config，然後将數據返回給本模块会有幾个时鐘的延时。
2. 为了讓返回的數據，與最終的信号vga_vys和vga_hys对齊，所以要延时一下，打了两拍再産生行场同步信号。
3. 具體可以通过整體工程仿真来檢查确認。檢查返回的第一个數據是否有延时；第一个數據與行场同步信号是否有就是对 。
【問題15】邊IP核配置代碼中，下面部分的 3'b110,8'h02,32'h00800020 110，02分别屬于什麼功能呢?答：
1. 前面3比特的3'b110用于定義读写屬性：分别是表示读、写和等待位。當对應位为1，表示使能。
a. 例如，3'b110，表示读使能、写使能、等待不使能。那麼在代碼中，将会对寄存器先執行写操作，然後再執行读操作。读操作的目的，是为了檢查写的对不对。
b.例如，3'b001，表示读不使能，写不使能，等級使能。在代碼中，不对寄存器操作，只用于延时。
2. 中間的8位是读写地址。即寄存器的地址，对應着IP核數據手册中的寄存器地址。
3. 後面的32位是写數據或者延时值。當写寄存器时，是写到寄存器的數據。當读寄存器，不關心，可填充为0。當是延时操作时，表示要延时的值，單位为时鐘周期。
【問題16】問：請問邊緣檢测中，对于SDRAM模块的读写，涉及到仲裁內容吗？
答：涉及到，就是读写怎麼判斷的問題
