1.概述
本文基于明德揚至簡設計法和明德揚設計規範，設計了一个基于FPGA的數字密碼鎖，实現了在撥碼開關条件下，按鍵設置密碼、按鍵輸入解鎖密碼，密碼正确时正确指示燈亮、密碼錯誤时或者默認狀态錯誤指示燈亮，密碼正确时一位數碼管顯示1，其他情況顯示0。本案例的擴展和應用在現实生活中具有重大意義。在本案例的設計过程中，應用了至簡設計法、計數器模板應用等，在經过逐步改進、調試等一系列工作之後，最終达到了設計目标。
2. 設計目标
（1）实現8位數字密碼鎖功能
（2）按鍵1、2設置密碼，按鍵1有效时設置一位密碼0，按鍵2有效时設置一位密碼1，按下8次後密碼設置完成
（3）按鍵3、4輸入密碼，按鍵3有效时輸入一位密碼0，按鍵2有效时輸入一位密碼1，按下8次後密碼輸入完成
（4）比較設置的密碼和輸入的密碼是否相同，正确时正确指示燈亮，數碼管顯示1，否則錯誤指示燈亮，數碼管顯示0；
3. 模块功能

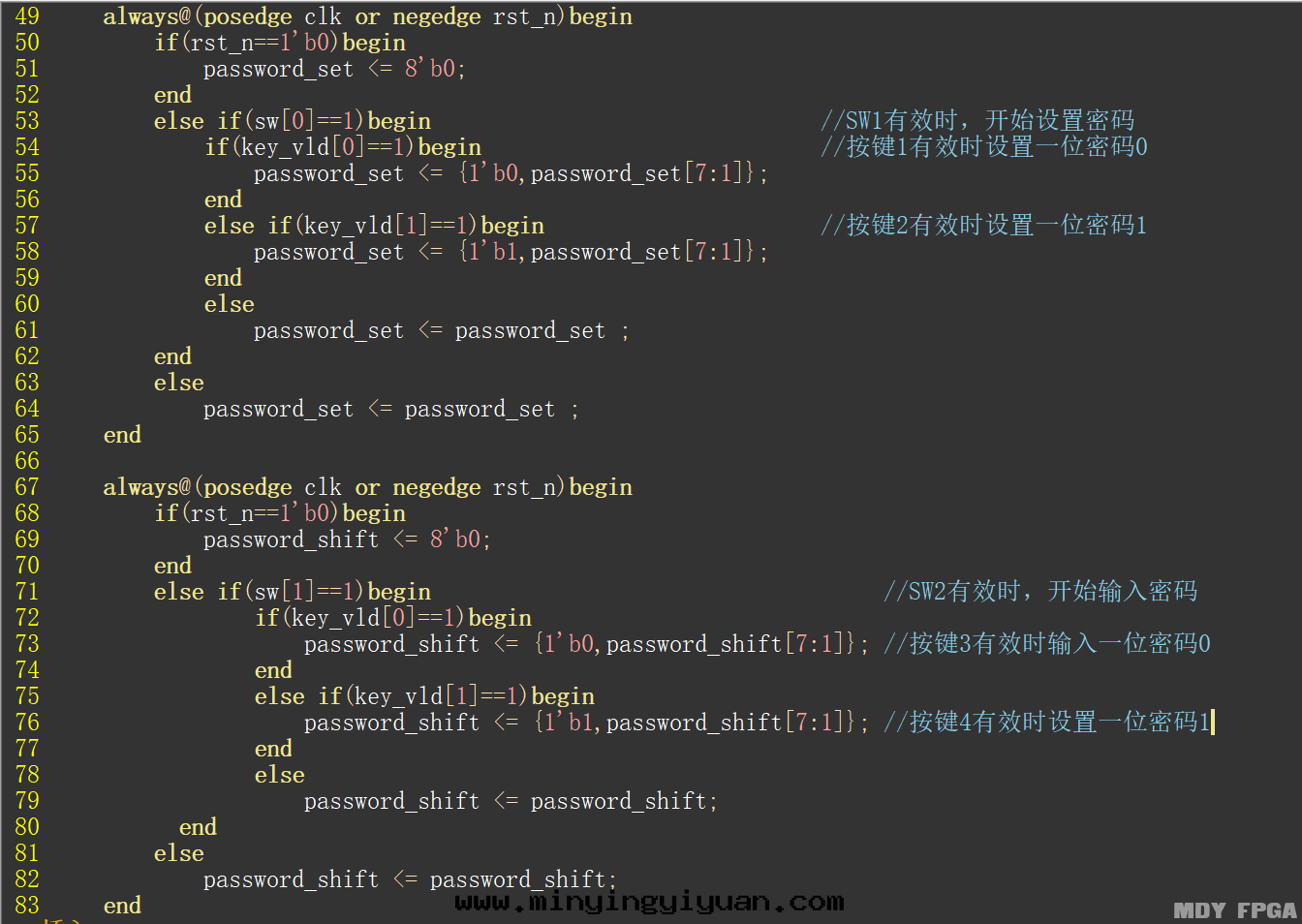

1) 密碼模块实現功能：
SW1有效时按鍵1、2設置密碼，按鍵1有效时設置一位密碼0，按鍵2有效时設置一位密碼1，按下8次後密碼設置完成
SW2有效时按鍵3、4輸入密碼，按鍵3有效时輸入一位密碼0，按鍵2有效时輸入一位密碼1，按下8次後密碼輸入完成
2) 數碼管顯示模块实現功能
密碼正确时數碼管顯示1，否則顯示0；
3) led模块实現功能：
密碼正确时led_y指示燈亮，否則led_n指示燈亮；

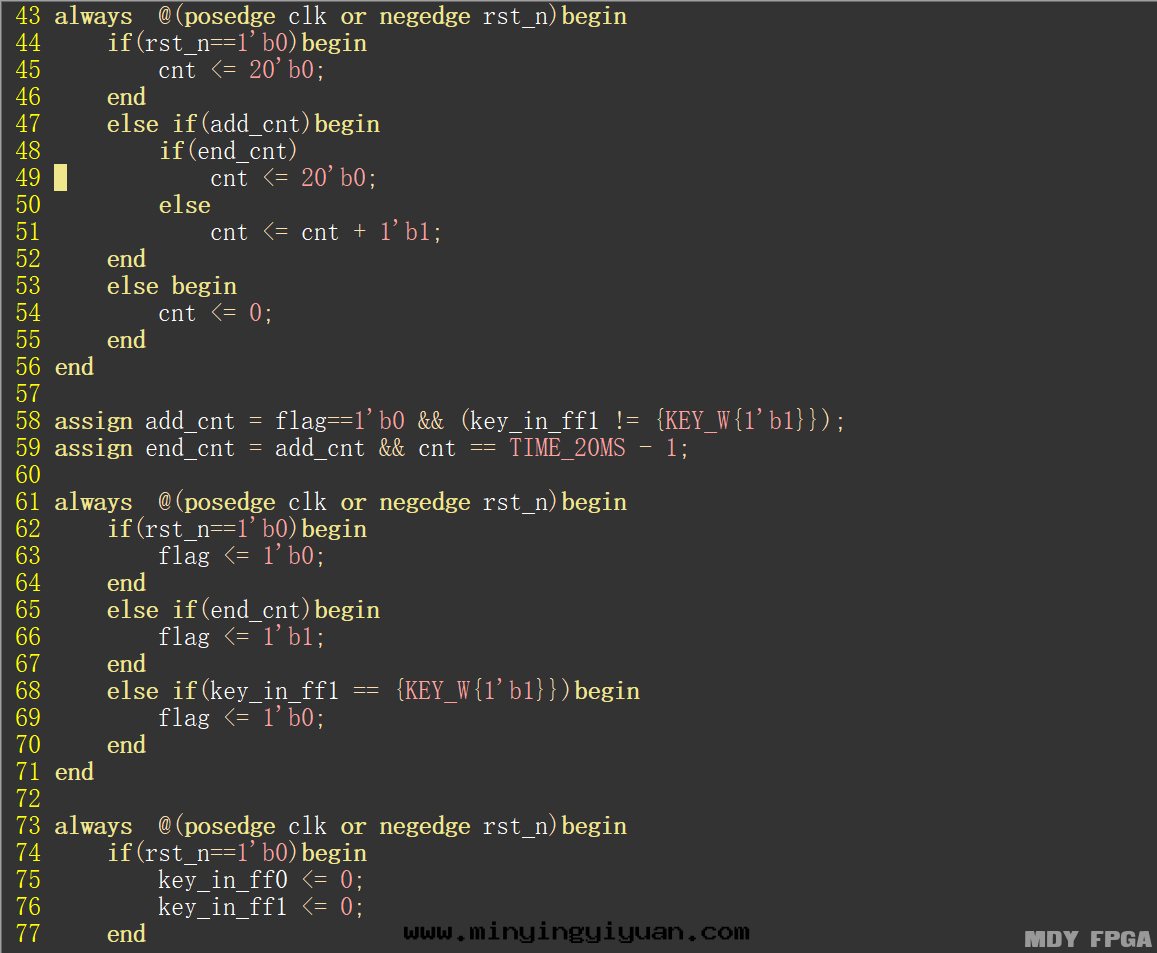

4) 按鍵模块实現功能
将外来异步信号打两拍处理，将异步信号同步化；
实現20ms按鍵消抖功能，并輸出有效按鍵信号；
4. 信号定義
1）頂层模块Lock_Top.v
信号 | 定義 |
clk | 系統时鐘 |
rst_n | 低電平複位信号 |
key_in | 按鍵輸入 |
sw | 撥碼開關 |
led_y | 正确指示燈 |
led_n | 錯誤指示燈 |
seg_sel | 數碼管位選信号 |
segment | 數碼管顯示信号 |
2)密碼模块password.v
信号 | 定義 |
clk | 系統时鐘 |
rst_n | 低電平複位信号 |
key_vld | 按鍵有效 |
SW | 撥碼開關 |
password_set | 設置的密碼 |
password_shift | 輸入的密碼 |
3）數碼管顯示模块sel_disp.v
信号 | 定義 |
clk | 系統时鐘 |
rst_n | 低電平複位信号 |
password_set | 設置的密碼 |
password_shift | 輸入的密碼 |
seg_sel | 數碼管位選信号 |
segment | 數碼管顯示信号 |
4)led模块led_flag.v
信号 | 定義 |
clk | 系統时鐘 |
rst_n | 低電平複位信号 |
led_y | 正确指示燈 |
led_n | 錯誤指示燈 |
5)按鍵模块key_module.v
信号 | 定義 |
clk | 系統时鐘 |
rst_n | 低電平複位信号 |
key_in | 按鍵輸入 |
key_vld | 有效按鍵 |

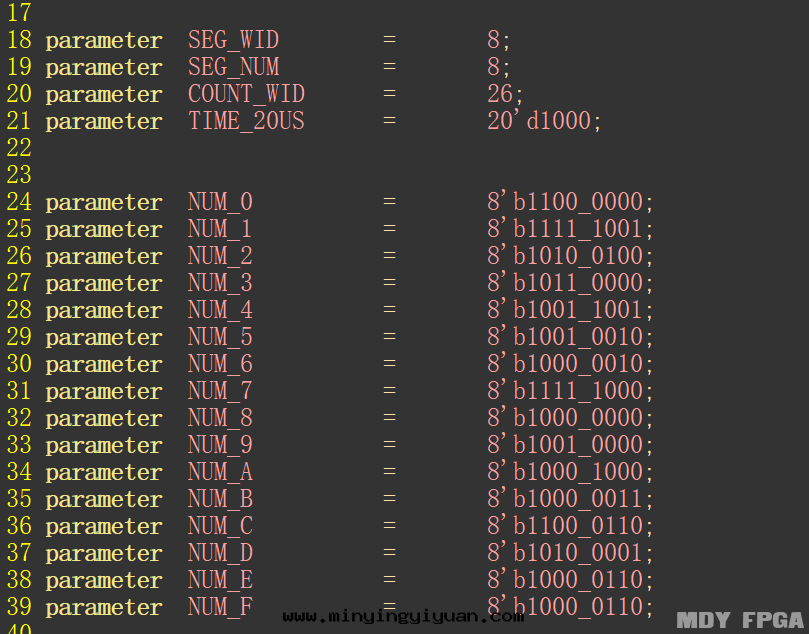

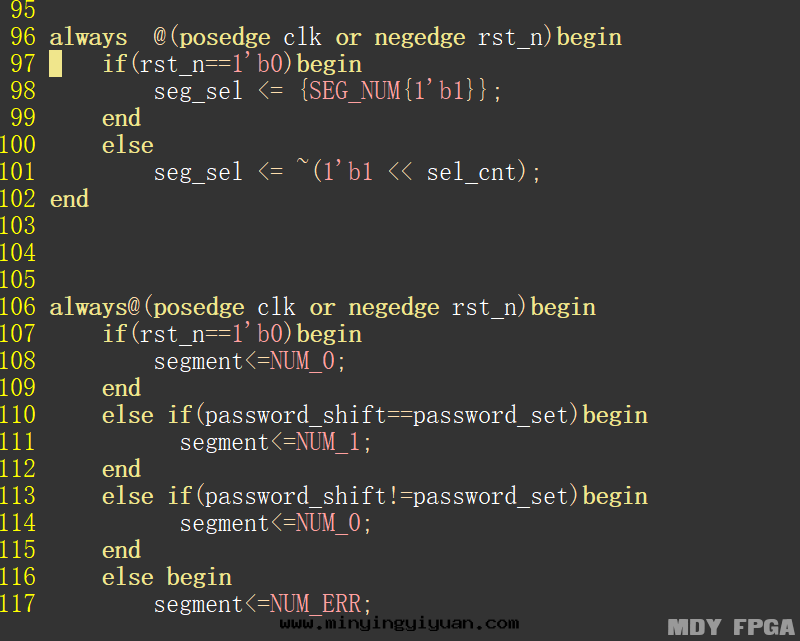

6.數碼管顯示

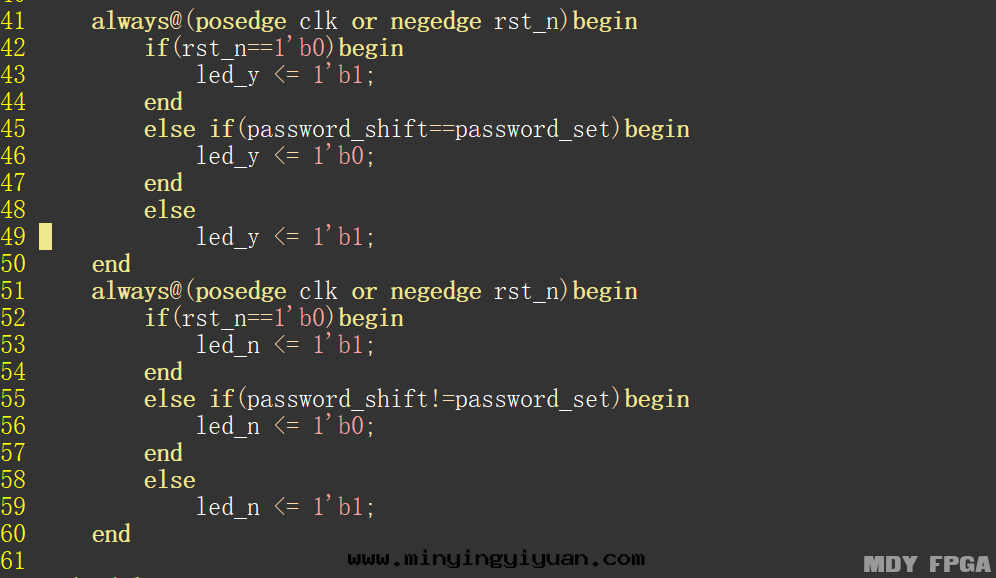

7.led指示燈模块

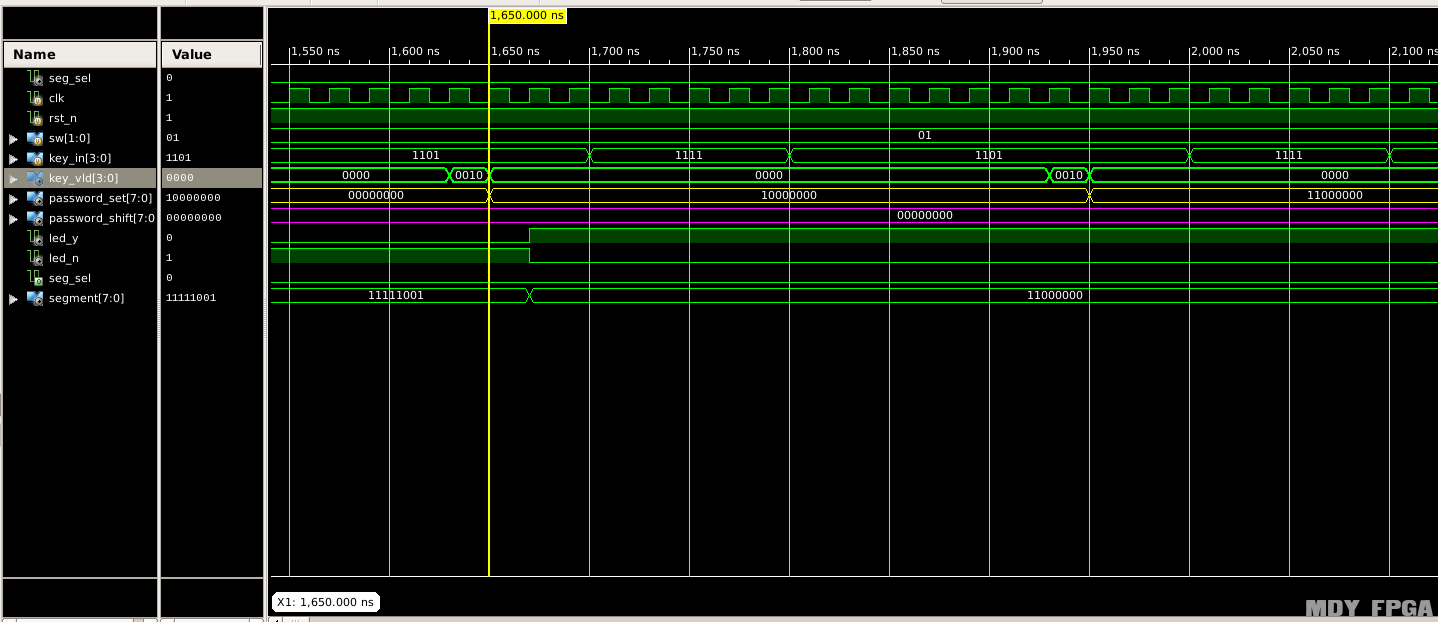

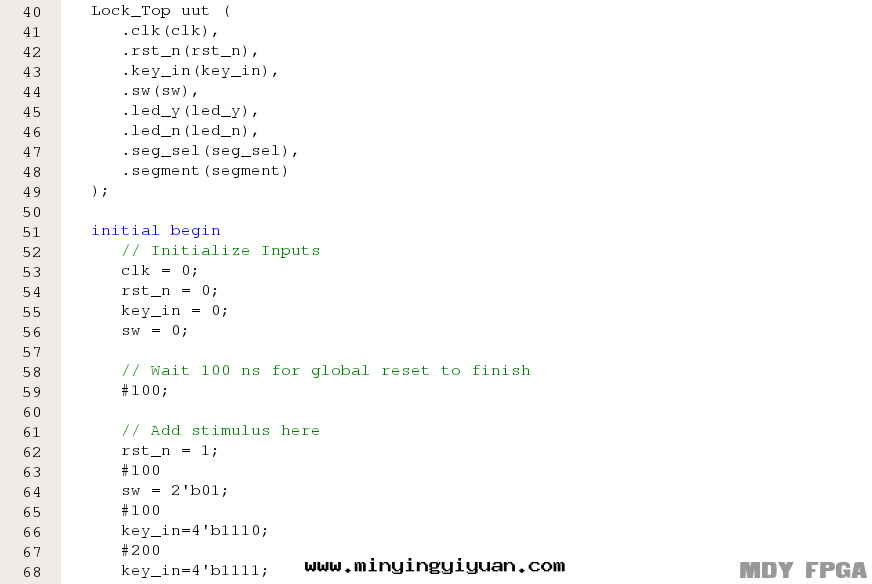

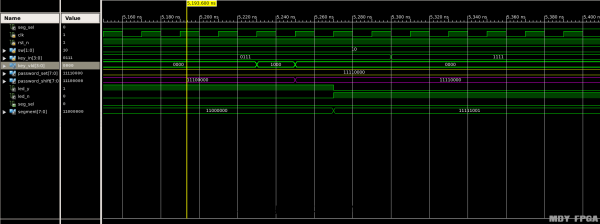

9、Modelsim仿真验證
按鍵2按下时設置了一位密碼1，再按鍵时設置了两位密碼1；
按鍵4按下时輸入了一位密碼1，再按鍵时輸入了两位密碼1；
設置的密碼和輸入的密碼是否相同，正确时正确指示燈亮，數碼管顯示1，否則錯誤指示燈亮，數碼管顯示0；從仿真图可以看出符合功能要求。
在这个設計案例中，至簡設計法和明德揚至簡法發揮了至關重要的作用，使我能够快速準确完成設計。
本設計可以加以拓展：
1） 可以結合開發板外設和实際情況，改變設置和輸入密碼的方式、位數，以及密碼正确與否的反應，如蜂鳴器報警等等。
对于初学者而言，流水燈太簡單，複雜項目又太難，不如嘗試一下这些相对簡單而又酷炫的案例，并一步步拓展成大項目。趕緊動手嘗試吧。
