module taxi_fare(

    clk     ,

    rst_n   ,

    d_w     ,

    rev     ,

    key_in  ,

    seg_sel  ,

    segment

    );

    input             clk       ;

    input             rst_n     ;

    input             d_w       ;          //檔位

    input  [15:0]     rev       ;          //轉速

    input             key_in    ;          //按鍵，表示乘客是否上車

    output            seg_sel   ;          //位選信号，在低電平是該位置數碼管亮。

    output            segment   ;          //段選信号，共8位。由低到高，分别表示數碼管的a,b,c,d,e,f,g,點。當該比特为0时，表示點亮相應位置；为1时熄滅。

    wire   [3-1:0]      seg_sel    ;

wire   [8-1:0]      segment   ;

    //中間量

    wire              key_flag   ;         //有乘客为1，无乘客为0

    wire              en_0      ;        //按时間計費使能信号

    wire   [19:0]     distance   ;         //行駛路程

    wire   [3:0]      x_g        ;         //總費用的个位值

    wire   [3:0]      x_s        ;         //總費用的十位值

    wire   [3:0]      x_b        ;         //總費用的百位值

    key_litter key_litter_0(

        .clk        (clk)      ,

        .rst_n      (rst_n)    ,

        .key_in     (key_in)   ,

        .key_flag   (key_flag)

    );

    speed speed_0(

        .clk           (clk)        ,

        .rst_n         (rst_n)      ,

        .d_w           (d_w)        ,

        .rev           (rev)        ,

        .key_flag      (key_flag)   ,

        //輸出信号

        .en_0          (en_0)       ,

        .distance      (distance)

    );

    fare fare_0(

        .clk           (clk)         ,

        .rst_n         (rst_n)       ,

        .distance      (distance)    ,

        .en_0          (en_0)        ,

        .key_flag      (key_flag)    ,

        .x_g           (x_g)         ,

        .x_s           (x_s)         ,

        .x_b           (x_b)

    );

    show show_0(

        .clk           (clk)            ,

        .rst_n         (rst_n)          ,

        .din           ({x_b,x_s,x_g})  ,

        .din_vld       (3'b111)         ,

        .disp_en       (1)              ,

        .seg_sel       (seg_sel)        ,

        .segment      (segment)

         );

endmodule

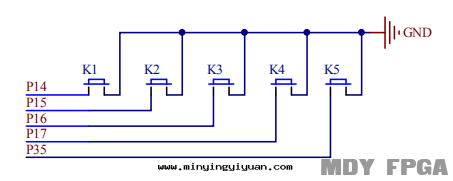

module key_litter(

    clk    ,

    rst_n  ,

    key_in ,

    key_flag

    );

    //消抖的狀态

    parameter      IDLE  =  4'b0000 ;

    parameter      S1  =  4'b0001   ;

    parameter      S2  =  4'b0010   ;

    parameter      S3  =  4'b0100   ;

    parameter      S4  =  4'b1000   ;

    //輸入信号定義

    input               clk    ;

    input               rst_n  ;

    input               key_in ;

    //輸出信号定義

    output              key_flag;                      //輸出，表示是否有乘客

    //輸出信号reg定義

    reg                 key_flag;

    //中間信号定義

    reg   [19:0]        cnt     ;

    reg                 key_in_1;                      //寄存器

    reg                 key_in_2;                      //寄存器

    reg         [3:0]        state_c ;

    reg         [3:0]        state_n ;

    wire                 idl2s1_start  ;

    wire                 s12s2_start   ;

    wire                 s12s2_end     ;

    wire                 s22s3_start   ;

    wire                 s32s4_start   ;

    wire                 s32s4_end     ;

    wire                add_cnt       ;                 //計數進行

    wire                end_cnt       ;                 //計數清零

    wire                cnt_during    ;                 //計數过程中

    //打两拍

    always  @(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            key_in_1 <= 0;

            key_in_2 <= 0;

        end

        else begin

            key_in_1 <= key_in;

            key_in_2 <= key_in_1;

        end

    end

    //消抖

    //四段式狀态機

    //第一段：同步时序always模块，格式化描述次态寄存器遷移到現态寄存器(不需更改）

    always@(posedge clk or negedge rst_n)begin

        if(!rst_n)begin

            state_c <= IDLE;

        end

        else begin

            state_c <= state_n;

        end

    end

    //第二段：組合邏輯always模块，描述狀态轉移条件判斷

    always@(*)begin

        case(state_c)

            IDLE:begin

                if(idl2s1_start)begin

                    state_n = S1;

                end

                else begin

                    state_n = state_c;

                end

            end

            S1:begin

                if(s12s2_start)begin

                    state_n = S2;

                end

                else if(s12s2_end)begin

                   state_n = IDLE ;

                end

                else begin

                    state_n = state_c;

                end

            end

            S2:begin

                if(s22s3_start)begin

                    state_n = S3;

                end

                else begin

                    state_n = state_c;

                end

            end

            S3:begin

                if(s32s4_start)begin

                    state_n = IDLE;

                end

                else if(s32s4_end)begin

                    state_n = S2;

                end

                else begin

                    state_n = state_c;

                end

            end

            default:begin

                state_n = IDLE;

            end

        endcase

    end

    //第三段：設計轉移条件

    assign idl2s1_start  =  key_in_2 == 0;

    assign s12s2_start =    key_in_2==0 && end_cnt == 1;

    assign s12s2_end  =     key_in_2==1 && cnt_during ;

    assign s22s3_start  =   key_in_2 == 1;

    assign s32s4_start =    key_in_2 == 1 && end_cnt == 1;

    assign s32s4_end  =     key_in_2 == 0 && cnt_during ;

    //第四段：同步时序always模块，格式化描述寄存器輸出（可有多个輸出）

    always  @(posedge clk or negedge rst_n)begin

        if(!rst_n)begin

            key_flag <=1'b0 ;     //初始化

        end

        else if(s32s4_start)begin

            key_flag = ~key_flag;

        end

        else begin

            key_flag <= key_flag;

        end

    end

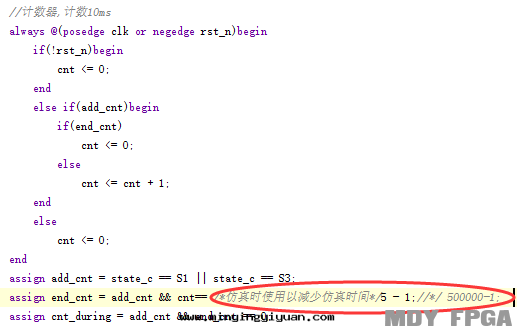

    //計數器,計數10ms

    always @(posedge clk or negedge rst_n)begin

        if(!rst_n)begin

            cnt <= 0;

        end

        else if(add_cnt)begin

            if(end_cnt)

                cnt <= 0;

            else

                cnt <= cnt + 1;

        end

        else

            cnt <= 0;

    end

    assign add_cnt = state_c == S1 || state_c == S3;

    assign end_cnt = add_cnt && cnt== /*仿真时使用以減少仿真时間5 - 1;*/ 500000-1;

    assign cnt_during = add_cnt && end_cnt == 0;

    endmodule

module speed(

    clk    ,

    rst_n  ,

    d_w    ,

    rev    ,

    key_flag,

    //輸出信号

    en_0   ,

    distance

    );

    //參數定義

    parameter      DATA_W =         20;

    //輸入信号定義

    input               clk    ;

    input               rst_n  ;

    input               d_w    ;                         //檔位

    input               rev    ;                         //轉速

    input               key_flag;                        //有无乘客信号

    //輸入信号定義

    wire       [15:0]  rev    ;

    //輸出信号定義

    output[DATA_W-1:0]  distance   ;                     //路程

    output              en_0       ;                     //按时計費信号

    //輸出信号reg定義

    reg   [DATA_W-1:0]  distance   ;

    reg                 en_0       ;

    //中間信号定義

    reg    [15:0]       rev_1      ;                     //每秒取樣轉速信号

    reg   [25:0]        cnt        ;                     //一秒的計數器

    wire                high_en_0  ;                     //拉高按时計費信号的信号

    wire                add_cnt    ;

    wire                end_cnt    ;

    //按时計費

    always  @(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            en_0 <= 0;

        end

        else if(high_en_0) begin

            en_0 <= 1;

        end

        else

            en_0 <= 0;

    end

    assign high_en_0 = ( d_w == 0 && rev < 3 || rev < 3 ) && key_flag == 1;

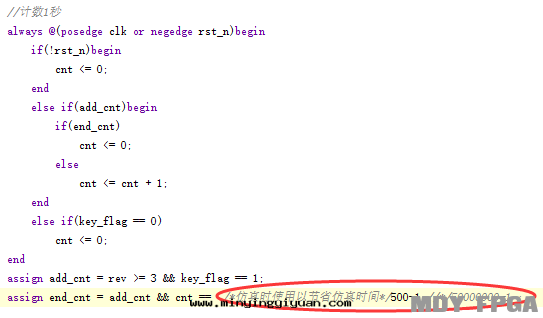

    //計數1秒

    always @(posedge clk or negedge rst_n)begin

        if(!rst_n)begin

            cnt <= 0;

        end

        else if(add_cnt)begin

            if(end_cnt)

                cnt <= 0;

            else

                cnt <= cnt + 1;

        end

        else if(key_flag == 0)

            cnt <= 0;

    end

    assign add_cnt = rev >= 3 && key_flag == 1;

    assign end_cnt = add_cnt && cnt ==  /*仿真时使用以节省仿真时間500-1;*/50000000-1 ;

    //每秒取樣rev

    always  @(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            rev_1 <= 0;

        end

        else if(end_cnt) begin

            rev_1 <= rev;

        end

    end

    //distance

    always  @(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            distance <= 0;

        end

        else if(end_cnt) begin

            distance <=distance +  rev_1/3;

        end

    end

    endmodule

module fare(

    clk    ,

    rst_n  ,

    distance,

    en_0   ,

    key_flag,

    x_g    ,

    x_s    ,

    x_b

    );

    //參數定義

    parameter      DATA_W =         4;

    //輸入信号定義

    input               clk    ;

    input               rst_n  ;

    input               en_0   ;                           //按时計費

    input   [19:0]      distance;                          //路程

    input               key_flag;                          //有无乘客

    //輸出信号定義

    output[DATA_W-1:0]  x_g    ;                           //數碼管顯示个位

    output[DATA_W-1:0]  x_s    ;                           //數碼管顯示十位

    output[DATA_W-1:0]  x_b    ;                           //數碼管顯示百位

    //輸出信号reg定義

    reg   [DATA_W-1:0]  x_g    ;

    reg   [DATA_W-1:0]  x_s    ;

    reg   [DATA_W-1:0]  x_b    ;

    //中間信号定義

    reg   [9:0]              taxi_fare  ;                   //總車費

    reg   [9:0]              taxi_fare_1;                   //按路程車費

    reg   [9:0]              taxi_fare_2;                   //按时間車費

    reg   [35:0]             cnt        ;                   //計數20分鐘

    reg                      key_flag1  ;                   //寄存器

    reg                      key_flag2  ;                   //寄存器

    reg                      key_flag_low  ;                //乘客下車信号

    reg                      key_flag_low1 ;                //乘客下車後隔一个时鐘周期信号

    reg   [2:0]              state      ;

    wire                 add_taxi_fare_1;

    wire                 add_taxi_fare_2;

    wire                 add_cnt        ;

    wire                 end_cnt        ;

    //獲取key_flag下降沿，表示乘客下車

    always@(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            key_flag1 <= 0;

        end

        else begin

            key_flag1 <= key_flag;

        end

    end

    always@(posedge clk or negedge rst_n)begin

            if(rst_n==1'b0)begin

                key_flag2 <= 0;

            end

            else begin

                key_flag2 <= key_flag1;

            end

        end

    always@(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            key_flag_low <= 0;

        end

        else if(key_flag2==1&&key_flag1==0)begin

            key_flag_low <= 1;

        end

        else begin

            key_flag_low <= 0;

        end

    end

    always@(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            key_flag_low1 <= 0;

        end

        else

            key_flag_low1 <= key_flag_low;

    end

    //按路程計費

    always  @(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            taxi_fare_1 <= 0;

        end

        else if(add_taxi_fare_1)begin

            if(distance<=3000)begin

                taxi_fare_1 <= 5;

            end

            else if(distance>3000)begin

                taxi_fare_1 <= 3'd5+ (distance-3000) / 500;//* 0.002;

            end

        end

    end

    assign add_taxi_fare_1 = key_flag_low && en_0 == 0 ;

    //按时間計費

    always  @(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            taxi_fare_2 <= 0;

        end

        else if(add_taxi_fare_2)begin

            taxi_fare_2 <= taxi_fare_2 + 1;

        end

    end

    assign add_taxi_fare_2 = end_cnt == 1;

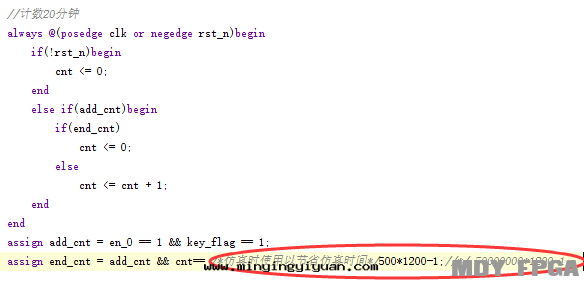

    //計數20分鐘

    always @(posedge clk or negedge rst_n)begin

        if(!rst_n)begin

            cnt <= 0;

        end

        else if(add_cnt)begin

            if(end_cnt)

                cnt <= 0;

            else

                cnt <= cnt + 1;

        end

    end

    assign add_cnt = en_0 == 1 && key_flag == 1;

    assign end_cnt = add_cnt && cnt== /*仿真时使用以节省仿真时間500*1200-1;*/ 50000000*1200-1;

    //獲得總車費

    always@(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            taxi_fare <= 0;

        end

        else if(key_flag_low1==1)begin

            taxi_fare <= taxi_fare_1+ taxi_fare_2;

        end

    end

    //輸出

    always  @(*)begin

        if(rst_n == 1'b0)begin

            x_g <= 0;

            x_s <= 0;

            x_b <= 0;

            state <= 1;

        end

        else if(taxi_fare != 0)begin

            case(state)

            1: begin  x_g <= taxi_fare%10;taxi_fare <= taxi_fare/10;state <= 2;end

            2: begin  x_s <= taxi_fare%10;taxi_fare <= taxi_fare/10;state <= 3;end

            3: begin  x_b <= taxi_fare%10;taxi_fare <= taxi_fare/10;state <= 1;end

            endcase

        end

      end

    endmodule

接口定義：

clk               : 时鐘信号，頻率是50MHz

rst_n             : 複位信号，在低電平时有效

seg_sel        : 位選信号，在低電平是該位置數碼管亮。

segment       : 段選信号，共8位。由低到高，分别表示數碼管的a,b,c,d,e,f,g,點。當該比特为0时，表示點亮相應位置；为1时熄滅。

**********old.mdy-edu.com 明德揚科教注釋結束****************/

module  show(

                 rst_n       ,

                 clk         ,

                 disp_en     ,

                 din         ,

                 din_vld     ,

                 seg_sel     ,

                 segment

             );

/*********old.mdy-edu.com 明德揚科教注釋開始****************

參數定義，明德揚規範要求，verilog內的用到的數字，都使用參數表示。

參數信号全部大写

**********old.mdy-edu.com 明德揚科教注釋結束****************/

parameter  SEG_WID        =       8;

parameter  SEG_NUM        =       3;

parameter  COUNT_WID      =       26;

parameter  TIME_20US      =       20'd1000;

parameter  NUM_0          =       8'b1100_0000;

parameter  NUM_1          =       8'b1111_1001;

parameter  NUM_2          =       8'b1010_0100;

parameter  NUM_3          =       8'b1011_0000;

parameter  NUM_4          =       8'b1001_1001;

parameter  NUM_5          =       8'b1001_0010;

parameter  NUM_6          =       8'b1000_0010;

parameter  NUM_7          =       8'b1111_1000;

parameter  NUM_8          =       8'b1000_0000;

parameter  NUM_9          =       8'b1001_0000;

parameter  NUM_F          =       8'b1011_1111;

parameter  NUM_ERR        =       8'b1000_0110;

input                             clk       ;

input                             rst_n     ;

input                             disp_en   ;

input  [SEG_NUM*4-1:0]            din       ;

input  [SEG_NUM-1:0]              din_vld   ;

output [SEG_NUM-1:0]              seg_sel   ;

output [SEG_WID-1:0]              segment   ;

reg    [SEG_NUM-1:0]              seg_sel   ;

reg    [SEG_WID-1:0]              segment   ;

reg    [COUNT_WID-1:0]            cnt0      ;

wire                              add_cnt0  ;

wire                              end_cnt0  ;

reg    [SEG_NUM-1:0]              cnt1      ;

wire                              add_cnt1  ;

wire                              end_cnt1  ;

reg    [4*SEG_NUM-1:0]            din_ff0   ;

reg    [        4-1:0]            seg_tmp   ;

wire                              flag_20us ;

integer                           ii        ;

always @(posedge clk or negedge rst_n)begin

    if(!rst_n)begin

        cnt0 <= 0;

    end

    else if(add_cnt0)begin

        if(end_cnt0)

            cnt0 <= 0;

        else

            cnt0 <= cnt0 + 1;

    end

end

assign add_cnt0 = 1;

assign end_cnt0 = add_cnt0 && cnt0==TIME_20US-1 ;

always @(posedge clk or negedge rst_n)begin

    if(!rst_n)begin

        cnt1 <= 0;

    end

    else if(add_cnt1)begin

        if(end_cnt1)

            cnt1 <= 0;

        else

            cnt1 <= cnt1 + 1;

    end

end

assign add_cnt1 = end_cnt0;

assign end_cnt1 = add_cnt1 && cnt1==SEG_NUM-1 ;

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        seg_sel <= {SEG_NUM{1'b1}};

    end

    else if(disp_en)

        seg_sel <= ~(1'b1 << cnt1);

    else

        seg_sel <= {SEG_NUM{1'b1}};

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        din_ff0 <= 0;

    end

    else begin

        for(ii=0;ii<SEG_NUM;ii=ii+1)begin

            if(din_vld[ii]==1'b1)begin

                din_ff0[(ii+1)*4-1 -:4] <= din[(ii+1)*4-1 -:4];

            end

            else begin

                din_ff0[(ii+1)*4-1 -:4] <= din_ff0[(ii+1)*4-1 -:4];

            end

        end

    end

end

always  @(*)begin

    seg_tmp = din_ff0[(cnt1+1)*4-1 -:4];

end

always@(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        segment<=NUM_0;

    end

    else if(seg_tmp==0)begin

          segment<=NUM_0;

    end

    else if(seg_tmp==1)begin

          segment<=NUM_1;

     end

    else if(seg_tmp==2)begin

          segment<=NUM_2;

    end

    else if(seg_tmp==3)begin

          segment<=NUM_3;

    end

    else if(seg_tmp==4)begin

          segment<=NUM_4;

    end

    else if(seg_tmp==5)begin

          segment<=NUM_5;

    end

    else if(seg_tmp==6)begin

          segment<=NUM_6;

    end

    else if(seg_tmp==7)begin

          segment<=NUM_7;

    end

    else if(seg_tmp==8)begin

          segment<=NUM_8;

    end

    else if(seg_tmp==9)begin

          segment<=NUM_9;

    end

    else if(seg_tmp==4'hf)begin

          segment<=NUM_F;

    end

    else begin

        segment<=NUM_ERR;

    end

end

endmodule

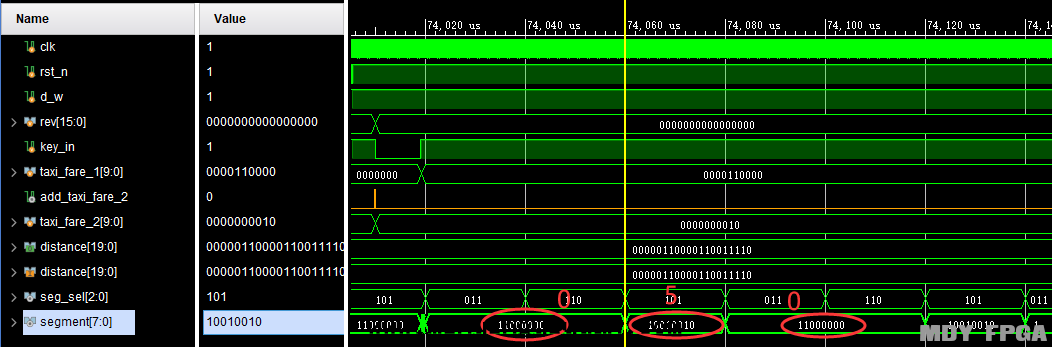

`define clk_period 20

module taxi_fare_tb(

    );

    reg             clk       ;

    reg             rst_n     ;

    reg             d_w       ;

    reg  [15:0]     rev       ;

    reg             key_in    ;

    wire [3-1:0]           seg_sel    ;

    wire [8-1:0]           segment    ;

    taxi_fare taxi_fare_0(

        .clk    (clk)         ,

        .rst_n  (rst_n)       ,

        .d_w    (d_w)         ,

        .rev    (rev)         ,

        .key_in (key_in)      ,

        .seg_sel (seg_sel)      ,

        .segment (segment)

    );

    initial clk = 1;

        always#(`clk_period/2) clk = ~clk;

    initial begin

        rst_n = 0;

        #100;

        rst_n = 1;

    end

    initial begin

        d_w = 0;

        #10000;

        d_w = 1;

        #200000000;

        d_w = 0;

    end

    initial begin

        rev = 0;

        #10000;

        rev = 15;

        #50000000;

        rev = 1;

        #24000000;

        rev = 0;

    end

    initial begin

        key_in = 1;

        #1000;

        key_in = 0;

        #10;

        key_in = 1;

        #10;

        key_in = 0;

        #10;

        key_in = 1;

        #10;

        key_in = 0;

        #9000;

        key_in = 1;

        #10;

        key_in = 0;

        #10;

        key_in = 1;

        #74000000;

        key_in = 0;

        #9000;

        key_in = 1;

    end

endmodule
