ModelSim的最新版本可以從互連网上免費得到，需要購買的只是License文件。ModelSim的下载地址为http：//www.model.com/。打開网站页面後可以點擊Download，用戶填写完一张表格以後可以得到一个小时的下载时間。
獲得License的方法有很多種。
首先可以在線申請License文件，選取“開始→程序→ModelSim SE 5.8c→Submit License Request”，会打開一个网页，填写信息以後點擊Submit就可以在線申請License了。
另外也可以點擊“開始→程序→Modelsim SE 5.8c→License Request Instructions”会打開一个文本文檔，按要求填写好後發到指定邮箱即可。
在得到License以後點擊“開始→程序→Modelsim SE 5.8c→License Wizard”，在弹出的对話框里面指定License文件即可。
使用ModelSim進行功能仿真
使用ModelSim对設計的HDL程序進行仿真分为功能仿真和时序仿真两種。本节将以一个具體的实例講解如何使用ModelSim对HDL工程進行功能仿真。时序仿真的具體內容将在7.4节具體介紹。
这里我们使用的例子是一个分頻電路的設計。所謂分頻電路是将較高頻率的时鐘分頻，得到較低頻率的时鐘。分頻電路的使用較为廣泛。
例如，我们要編写一个顯示时間的電路就需要一个分頻器，将晶振的頻率分頻得到1Hz的时鐘信号。分頻有幾種方法。对于較为規則的分頻，如2分頻、4分頻、8分頻等，可以調用Quartus或者ISE本身的庫函數来实現。
对于較不規則的分頻，我们也有两種方法：一種是利用計數器的某一位作为分頻輸出，一種是計數器計數到某一數值时，分頻时鐘信号翻轉来实現分頻。两種方法的可以從其仿真結果得到。
之所以選擇这个例子，是因为这里例子有实用價值并且設計本身簡單，仿真也較为簡單。
（1）新建工程。
在ModelSim软件中選擇“File”菜單的“New”選項，選擇“Project”選項。打開如图所示的新建工程对話框。
ModelSim的安裝
ModelSim的最新版本可以從互連网上免費得到，需要購買的只是License文件。ModelSim的下载地址为http：//www.model.com/。打開网站页面後可以點擊Download，用戶填写完一张表格以後可以得到一个小时的下载时間。
獲得License的方法有很多種。
首先可以在線申請License文件，選取“開始→程序→ModelSim SE 5.8c→Submit License Request”，会打開一个网页，填写信息以後點擊Submit就可以在線申請License了。
另外也可以點擊“開始→程序→Modelsim SE 5.8c→License Request Instructions”会打開一个文本文檔，按要求填写好後發到指定邮箱即可。
在得到License以後點擊“開始→程序→Modelsim SE 5.8c→License Wizard”，在弹出的对話框里面指定License文件即可。
7.3.2 使用ModelSim進行功能仿真
使用ModelSim对設計的HDL程序進行仿真分为功能仿真和时序仿真两種。本节将以一个具體的实例講解如何使用ModelSim对HDL工程進行功能仿真。时序仿真的具體內容将在7.4节具體介紹。
这里我们使用的例子是一个分頻電路的設計。所謂分頻電路是将較高頻率的时鐘分頻，得到較低頻率的时鐘。分頻電路的使用較为廣泛。
例如，我们要編写一个顯示时間的電路就需要一个分頻器，将晶振的頻率分頻得到1Hz的时鐘信号。分頻有幾種方法。对于較为規則的分頻，如2分頻、4分頻、8分頻等，可以調用Quartus或者ISE本身的庫函數来实現。
对于較不規則的分頻，我们也有两種方法：一種是利用計數器的某一位作为分頻輸出，一種是計數器計數到某一數值时，分頻时鐘信号翻轉来实現分頻。两種方法的可以從其仿真結果得到。
之所以選擇这个例子，是因为这里例子有实用價值并且設計本身簡單，仿真也較为簡單。
（1）新建工程。

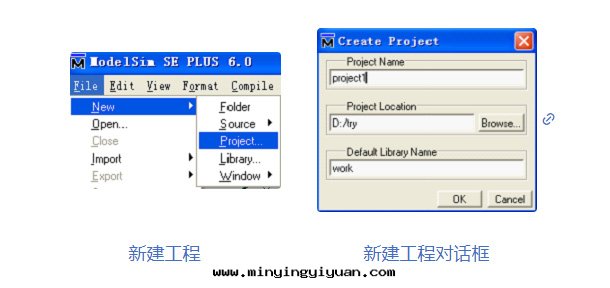

在ModelSim软件中選擇“File”菜單的“New”選項，選擇“Project”選項。打開如图所示的新建工程对話框。

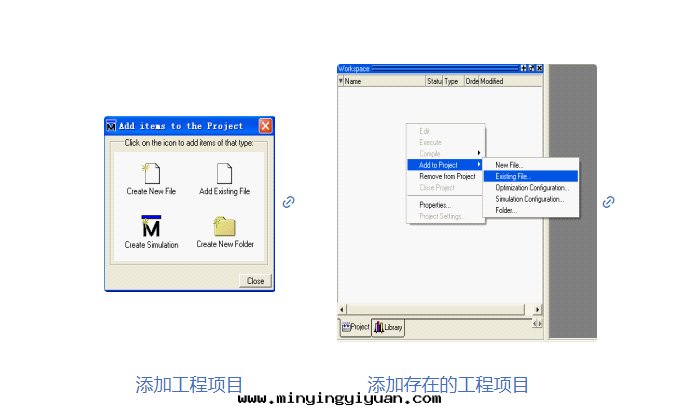

在該对話框中填写工程名稱，路徑和庫。單擊“OK”按鈕，弹出如图7.8所示的添加工程項目对話框。
選擇向工程添加的項目類型，然後單擊“Close”按鈕完成工程的建立。在此例中選擇“Add Exiting File”項目。
（2）加入文件。
在新建工程时，也可以不選擇添加的項目種類、而是在project欄里面單擊右鍵，在弹出的菜單里面選擇“Add to Project → Existing File”，如图所示。
在弹出的添加文件对話框中，選擇要添加的文件，如下图所示。
（3）編譯文件。
在文件上面單擊右鍵，選擇“compile”選項下的“compile all”，如下图所示。
當文件窗口中的“Status”欄的問号图标變成一个勾的图标时，说明編譯成功。
（4）仿真文件。

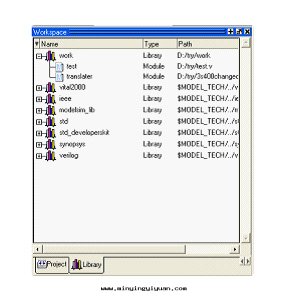

在Workspace的“Library”選項卡中，在work子目录里面双擊test文件图标，就会自動完成仿真，如下图所示。
（5）查看波形。

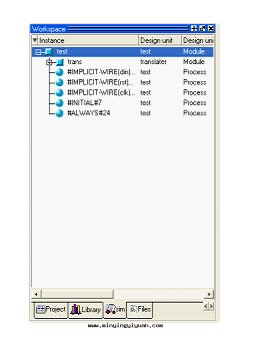

編譯成功以後，Workplace的“sim”選項卡将變成如下图所示的樣子。

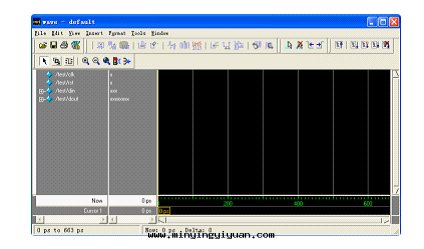

右鍵單擊test，選擇“Add”選項下面的“Add to Wave”選項，为波形窗口添加信号，如下图所示。

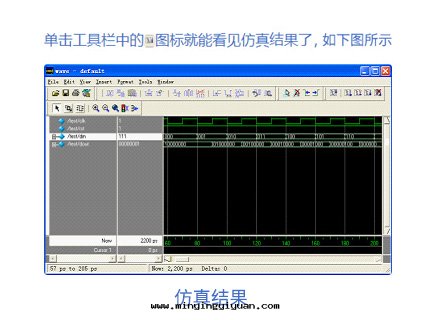

此时即可在新弹出的波形窗口中看到已添加的信号，如下图所示。
