如果同学们的問題我们帖子里面沒有的請第一时間聯系我微信同步：易老师13112063618（微信同号）

我们对新問題進行補充！

明德揚最近做了抖音系列短視頻，感興趣可以關注明德揚抖音号：FPGA技巧分享（87481069842）
內容不斷更新！點赞＋關注，学習不迷路！

一、SDRAM和DDR專題課

【問題1.1】DDR3那个課程，一般線速率能跑到多少？
答：本課程的DDR3內容，是基于XILINX K7芯片，使用的是VIVADO平台。DDR3的时鐘頻率是800M。用戶側时鐘是200M。

【問題1.3】 使用DDR3 IP一定需要读地址FIFO，读數據FIFO，写地址FIFO，写數據FIFO来先進行數據緩存吗？
答：这个理解是不对的。这里沒有跨时間域的信号傳輸的。因为IP核会産生一个本地时鐘，这个本地时鐘是可以直接采集數據的，假設为clk_ddr_local。用戶可以直接使用clk_ddr_local来往IP核傳輸數據。好了，接下来再考慮一个场景：我有一組數據A，産生于时鐘域clk；A要写到DDR，DDR的时鐘域是clk_ddr_local。自然地，A要跟时鐘域到clk_ddr_local，然後才能写到DDR中，这就需要用到FIFO。接下来考慮另一个场景：我有一組數據B，産生于时鐘域clk_ddr_local；B要写到DDR，DDR的时鐘是clk_ddr_local。由于两个时鐘域相同，直接写就好了。（通常来说，这已經不屬于DDR的知識了，而是屬于跨时鐘域处理的知識，是FPGA工程师都應該知道的概念）。

【問題1.4】用戶邏輯控制DDR3读写的程序不是需要自己写吗？答：官方一般提供了DDR3的IP核。
  答：用戶可以通过DDR3 IP核来進行DDR3芯片的读写。但是用戶需要写邏輯来控制DDR3 IP核。

【問題1.5】課程里会講如何通过DDR3 IP像写入图像吗？
  答：課程中的SDRAM部分，会有例子講如何写入图像到SDRAM中，DDR3/4也是類似的。但由于每人的項目不同，所以需要学員根據自己情況来移植。

  【問題1.6】如何知道ddr3里不空，可以读取了？
  答：DDR3和RAM一樣，是一个存儲器件，它的每个內部單元都存儲了當前的數據狀态值。但DDR3和RAM本身，是沒有“空”、“存有數據”，“數據滿”等概念的。只要給地址，它就会把當前地址的數據給到總線上，而且这个地址可以读很多次。在設計的时候，是由設計师用自己写邏輯来判斷DDR3是否为空。

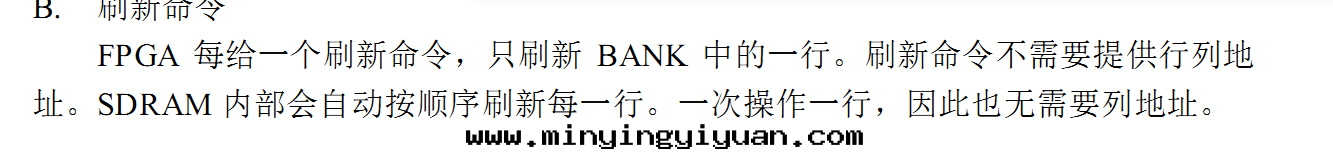

  【問題1.7】請問这个sdram的自動刷新命令發送後，是不是刷新的是所有bank的同一行都在執行刷新呀？也就是说刷新的是不同bank的同一行，是不是这樣理解

  答：是的。發送一个自動刷新命令，所有BANK同一行都会刷新。

  【問題1.8】請問有ddr3的IP核手册吗？（altera的）

答：IP核不同，界面会所不同，但一般都会提供下载鍊接的。VIVADO、ISE等，也是同樣的情況


  【問題1.9】做一个用到ddr4的項目，有一个ddr3的例程，不知道怎麼改成ddr4？
答：百度搜索找資料，按流程配置就好，这个我们沒有教程，只能看數據手册

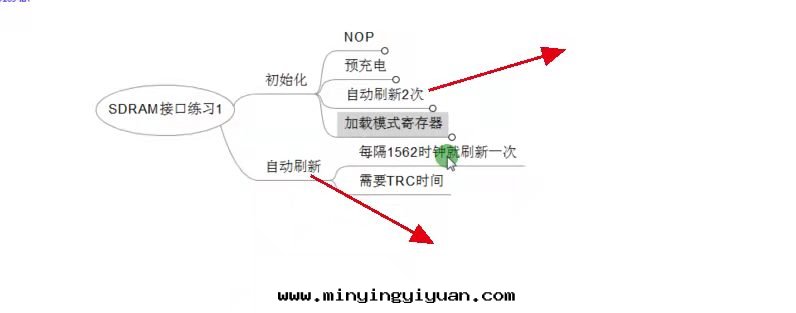

  【問題1.10】下图中的自刷新有啥區别？

答：上電後，要經过初始化，初始化中要有两次刷新動作；當初始化完成後，才是每隔一段时間，要自刷新一次


  【問題1.11】如下图所示，为什麼在接口中，一般要鎖存住地址addr、写數據wdata等？不鎖存不行吗？

答：如上图所示，假設在第2~6时鐘时刻，addr的值为2，表示此时要写地址2。本模块收到此請求後，会在後面如第7~10时鐘，産生写地址为“2”的时序。但注意，在第7~10，addr的值還是不是2呢？可能不是了。

  【問題1.12】請問連接ddr3 ip核與mem_burst时，有些端口未定義。內些未定義的端口怎麼辦？
答：
1. 本課程提示的案例，經过上板验證是可以的，如果不可以，請及时向老师反映。
2. 本例程验證过是可以的，因此例化时未連接的信号，就说明对本例程来说不用關心，不用使用。
3. 如果您要想關心这些信号，可以閱读數據手册，了解該信号含義。


  【問題1.13】問題：請問老师xilinx FPGA的HR bank的 lvds接口可以驅動250Mhz DDR adc 吗？我一直只能跑到100Mhz ,不知道是不是我的时序有問題?
答：
1、首先請确認使用的芯片是否支持該DDR的速率；
2、如果支持的話，請嚴格按照設計規範進行設計；
3、同时請檢查該開發板的pcb原理图的設計是否合适，例如pcb的走線是否等长，或者pcb的板材是否合适、阻抗是否匹配......这些都会影響DDR的速率。

 【問題1.14】問題： 有 vivado 下 DDR模型和參數不？用于仿真？
解答：解答：vivado DDR可以生成对應的例程，可以用于仿真。具體操作步驟可以百度搜索一下，例如：Xilinx VIVADO中DDR3 IP核的使用（1）_朽月的博客-CSDN博客_xilinx ddr 自動刷新

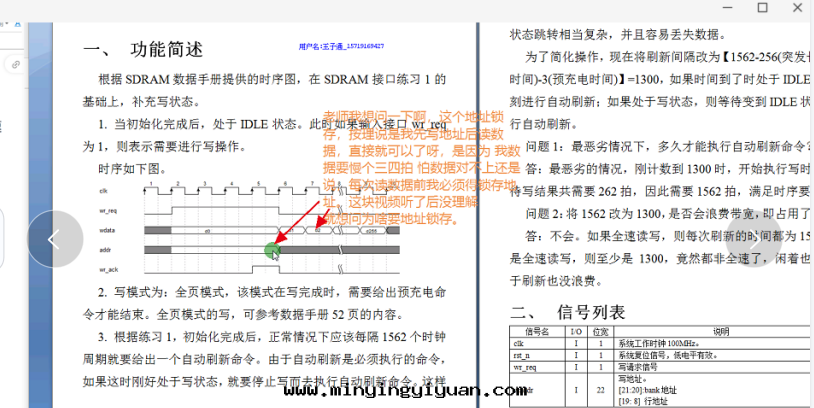

  【問題1.15】問：SDRAM中将刷新时間改为1300的意義何在？
答：如果以1562个为周期，當时間到了之後，如果此时处于写或读操作狀态，就要等一段时間再進行刷新操作，这樣刷新間隔就会大于1562，不滿足要求。

【問題1.16】問：請問在邊緣檢测的項目中，輸入輸出數據是25M，SDRAM的工作时鐘是100M，这種情況下读写效能是多少呀？
答：SDRAM读写總線效能一般計算：SDRAM的工作时鐘 * 數據位宽 *70% 。（注意：其中70%是指減去sdram的一些操作占用後的效能，70%的數值是經验之談，請根據实際情況變更數值）

【問題1.17】問：SDRAM工程中，读写請求是一个脈沖，還是連續的電平？
答：在MDY自定義的接口中，读写請求是一个持續为高的電平信号，一直拉高直到模块響應为止。拉高一个電平为表示读写一次。

二、高手修煉專題課

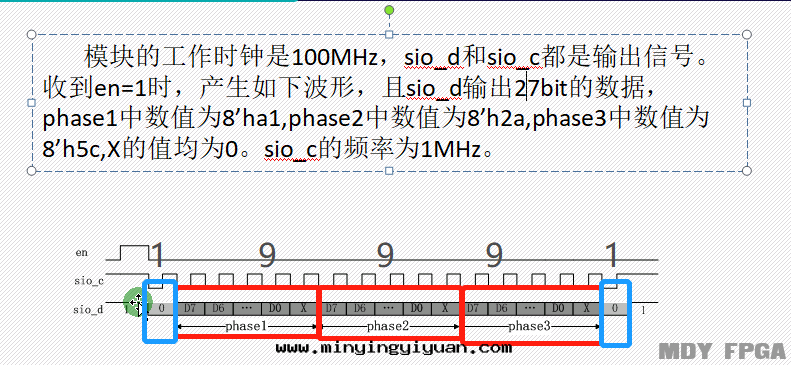

【問題2.1】計數器練習的9.4节中，第二个計數器的代碼为什麼是計30个呀？我認为應該是3*（8+1）+2=29个。


答：數據位一共是27位，開始位1位，結束位1位，還要注意看上图中，第三字节x後還有1位的0，之後才是結束位，所以一共是30位。

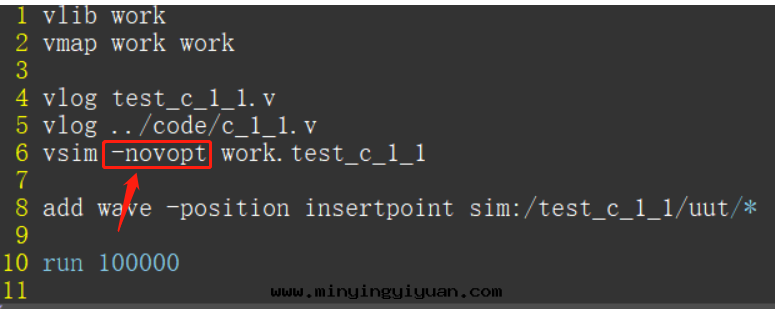

  【問題2.2】在高手修煉課中，使用MDY提供的DO文件跑仿真，提示如下錯誤：

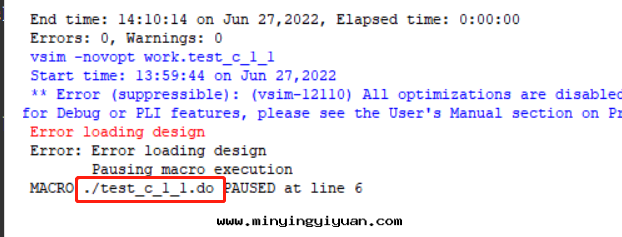

答：这是由于MODELSIM版本不一致導致的。請打開DO文件，去掉下面的-novopt語句。

三、实用調試技巧專題課

  問題【3.1】調試技巧訓練，signaltap練習1里，我找到了報錯的位置，但是我很好奇为什麼会出現这个錯誤：dout沒有輸出123，連續輸出了两个124。

答：这是signalTap工具使用的訓練習題，只需要找到錯誤即可，不用修正錯誤。并且該練習的設計文件已經封裝成IP核了，
无法看到內部設計文件，所以不需要糾結練習問題的生成原因。

四、FIFO架構設計專題課

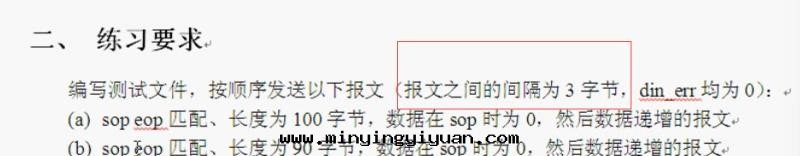

【問題4.1】關于FIFO的深度計算問題?
答：可以看此贴：http://old.mdy-edu.com/jishuwenz/2020/0219/914.html

此答案来自于明德揚的書籍《手把手教你学FPGA》，電子版可以在此贴下载：http://old.mdy-edu.com/wentijieda/20210410/1324.html

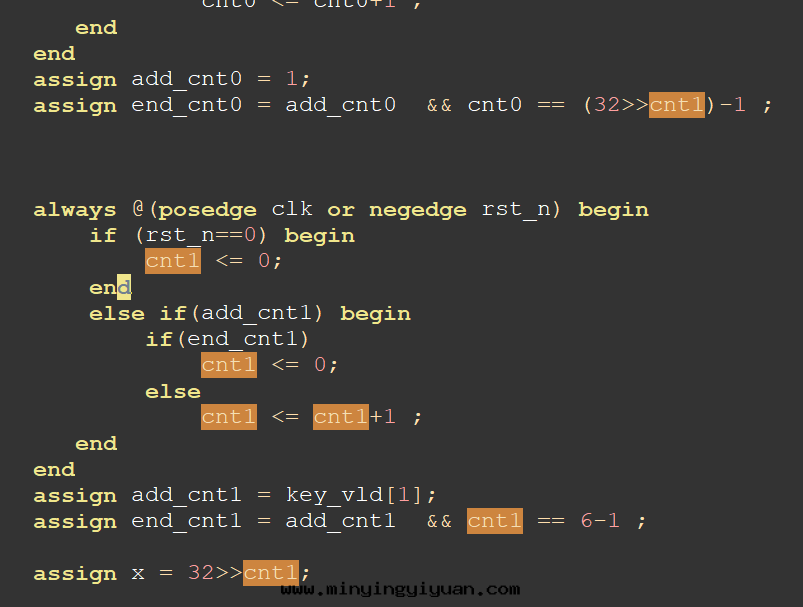

【問題4.2】图中X代表什麼意思

答：这个X是表示并串轉換的次數。FIFO輸出的Q是32位，正常情況下，是有4个字节的有效數據，因此x=4。但有一个情況，在包文的最後一个數據时，有可能是只有1字节、或者2字节、或3字节，或4字节有效，这个有效多少是取決于mdy的值（經过FIFO後，即是Q的33和32位）。可以代入數據可以看到x的值。例如：當q[33:32]=1时，表示有1字节无效，即3个字节有效，所以此时x等于3。

【問題4.3】問：FIFO仿真时，與預想的不一樣，有时候会出读出的不对？

答：在做FIFO仿真的时候，如果出現仿真出錯的情況，建議按如下方式定位。 1.一定要抓取FIFO的內部信号来观察。注意，一定是內部信号，例如FIFO这个模块的q、rdreq等。 2.要先确認FIFO的輸入端，即wrreq信号和写數據，一个时鐘(写时鐘)一个时鐘去对，最好記录一下这个數據。 3.其次，确認FIFO的輸出端，即读时鐘、rdreq和q这三个信号，一个时鐘一个时鐘去对，把數據記录下来。 4.最後，再用写數據和读數據進行对比。另外，一般是不会有問題的，請認真核对。請注意，有部分同学反饋還是出錯，我们技術經过遠程定位後，發現同学在确認數據时，沒有按时鐘一个一个来數，導致了疏忽和遺漏，請确保一定要仔细核对。

   【問題4.4】wrusedw是写側保持數據个數，  rdusedw是指读出读出了多个數據个數？

答：无論wrusedw還是rdusedw，均表示FIFO內保存有多少个數據。它们之間的區别僅僅是时鐘域不同，wrusedw对應的写时鐘域，即與写时鐘对齊的信号；

rdusedw对應的是读时鐘域，即與读时鐘对應的信号。由于写时鐘和读时鐘頻率、相位等不同，所以wrusedw和rdusedw是无法完成一致的，使用时要注意。

五、綜合項目实踐課——温度檢测工程

【問題5.1】温度控制系統：
1.串口進去之後，你有一个ASCII 轉Hex的一个模块 ，然後進去之後有将包头解析 里面進入控制模块 可以直接發送hex數據 進入 然後加CRC檢验
2.原本出来的數據是hex數據也就是说數據出来之後，在上位機去計算一下就好了，反而簡單，在这里你又将HEX轉換为ASCII 也就是说 你上去之後又很麻煩，而且下面处理也變麻煩了 。直接發送hex去上位機解析就好了 。原本一个簡單的小dome最後反而變複雜了。
3.就是原本温度的數據在采集的过程中 可能会有不稳定的情況，你比如在采集的很长的數據中，有突變的，但其实，那个是不稳定的數據。加一个濾波算法進去。这樣數據就会很稳定。也讓这个小dome變的有意義，因为FPGA主要的就是去做算發 讓他發揮他本有的长处，才是最好的做法。

答：

①項目的功能需求各種各樣，當然去掉ASCII轉換模块更簡單，但是有的項目它的需求就是ASCII碼操作，所以項目功能的架構最終都要根據需求進行設計。

②然後，我们这个温度檢测工程是一个培訓項目，所以關于ASCII功能也会加入到項目中用于訓練。

③同时，温度檢测只是該工程里核心的功能，其他功能的設計同学们也可以根據自己的腦洞想法、自己的需求進行設計體会，
  我们非常欢迎同学们在群提出和分享自己的思路想法，互相讨論，共同進步。

④當然同学们也可以蹲一下我们不定期開播的潘老师直播間，把自己項目功能設計、架構設計等等的疑問和需求提出来，跟潘老师進行讨論，解決你的問題。


  【問題5.2】問：在下面的DS18B20的读时序中，中間部分(即紅色框部分)，是否指FPGA要輸出高電平 ？

答：不正确。該时序前面一段是FPGA輸出低電平(dq_out为0，dout_out_en为1)。然後是FPGA釋放總線(dq_out_en为0，dq_out不關心)。
  在後一段，是DS18B20輸出值，FPGA读出值(dq_out_en为0，dq_out不關心。取dq_in的值)。

六、綜合項目实踐課——邊緣檢测工程
  【問題6.1】點撥開發板，下载工程檢测工程後，沒有反應。
答：注意：下载後，需要按下矩阵鍵盤的按鍵0（即左上角第一个按鍵），才能顯示！！！

  【問題6.2】點撥開發板可以顯示攝像头拍攝过来的图片吗？

答：由于點撥開發板的資源不足，所以无法顯示攝像头的图片，如要顯示，建議購買MP801開發板。

  【問題6.3】PCLK的时鐘頻率問題

答：FPGA提供XCLK給攝像头，攝像头利用XCLK産生PCLK。所以PCLK来源于XCLK，所以XCLK是多少，PCLK就是多少。也就是说PCLK和XCLK頻率大小一樣，只是说可能不同相

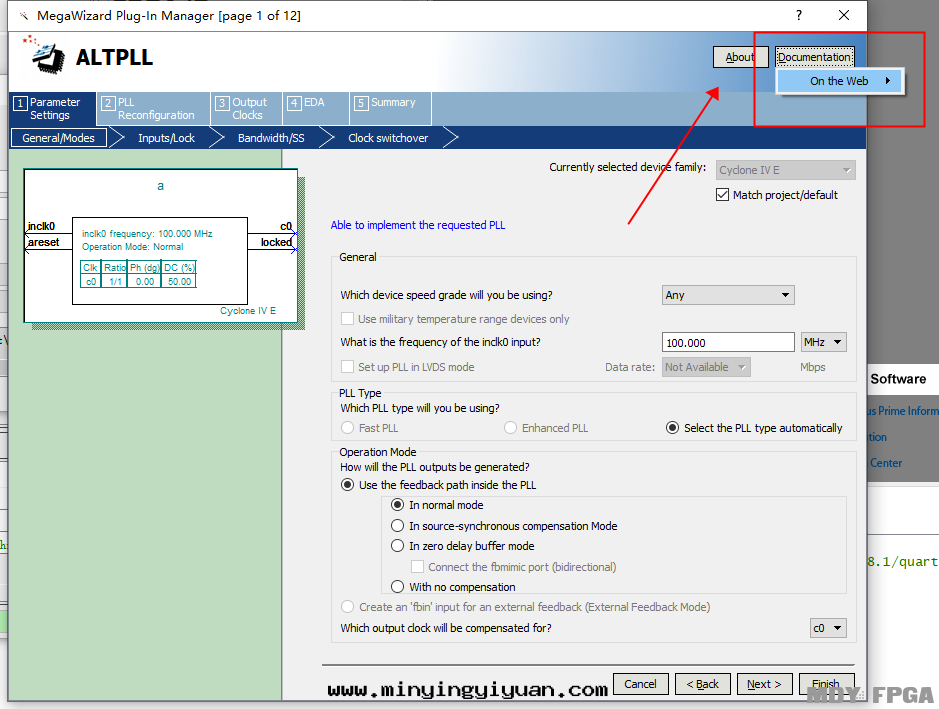

  【問題6.4】是否不使用PLL，而是用PCLK来作为采集模块的时鐘？

答：PCLK經过插件連到FPGA，这其中可能会不稳定。为解決此問題，将PCLK連到PLL，産生一个同頻同相的时鐘，使用这个时鐘作为采集模块的工作时鐘。这樣，即使PCLK缺少或者不稳定，但産生的时鐘也会保持稳定。

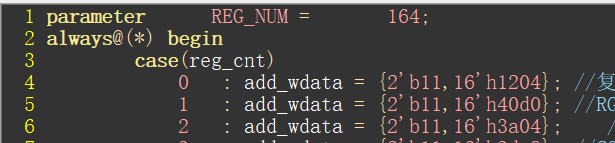

    【問題6.5】攝像头寄存器配置模块中，配置的是04对應RGB，但是數據手册中RGB應該是01，这是为什麼？

答：这里的Bayer RAW本質上是RAW RGB格式，也是RGB格式。RAW RGB：在攝像头里沒有經过任何处理的數據。
RGB：在攝像头里經过了ISP等算法处理的數據。如果想要最原始的數據，就使用RAW格式；如果要攝像头先美化一下，就使用RGB格式。想要哪種格式，取決于您的需求。

  【問題6.6】邊緣檢测寄存器是怎麼樣配置的呢？

答：邊緣檢测中，ov7670_cfg模块和sccb模块，就是用来配置的，可以參考

  【問題6.7】邊緣檢查課程案例OV接口是用MIMP還是DVP的？

答：OV7670是标準的SCCB接口，兼容IIC接口

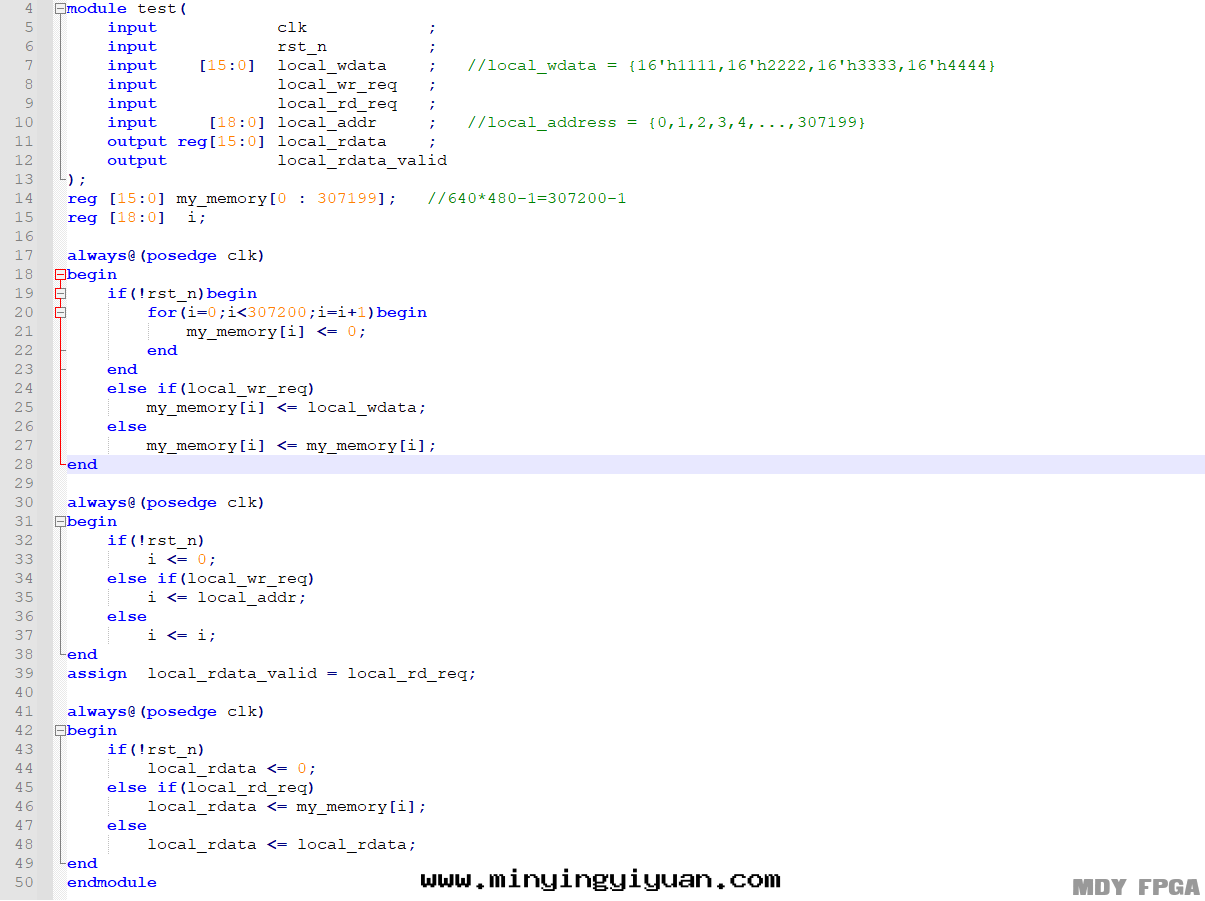

【問題6.8】請問在邊緣檢测模块中的vga_config模块，如果想顯示完整的一幀图像（假設为彩条顯示）而ram資源不够，我用的多維數組来做存儲器存儲16bit 640*480个像素點，（目的：在local_wr_req时将写數據按地址存進去，在local_rd_req时将數據按地址读出来），請問以下代碼方案是否可行，若不行，請問該如何实現此目的？(代碼如下图示)

答：
1. 使用二維數組代替RAM方法：二維數據使用的是寄存器資料，通常RAM資源是遠遠大于寄存器資源的，所以RAM不足时，寄存器一般也不足。
2. 如果只是仿真用途，这个是可以的，可以不考慮資源。既然是仿真，那自然也可以增大RAM了。
3. 注意上面代碼中有錯誤，读写地址是独立，不是共同一个的。读哪些地址數據，无關写地址。上面代碼中不正确，具體請仿真。

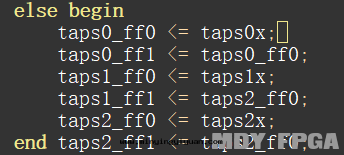

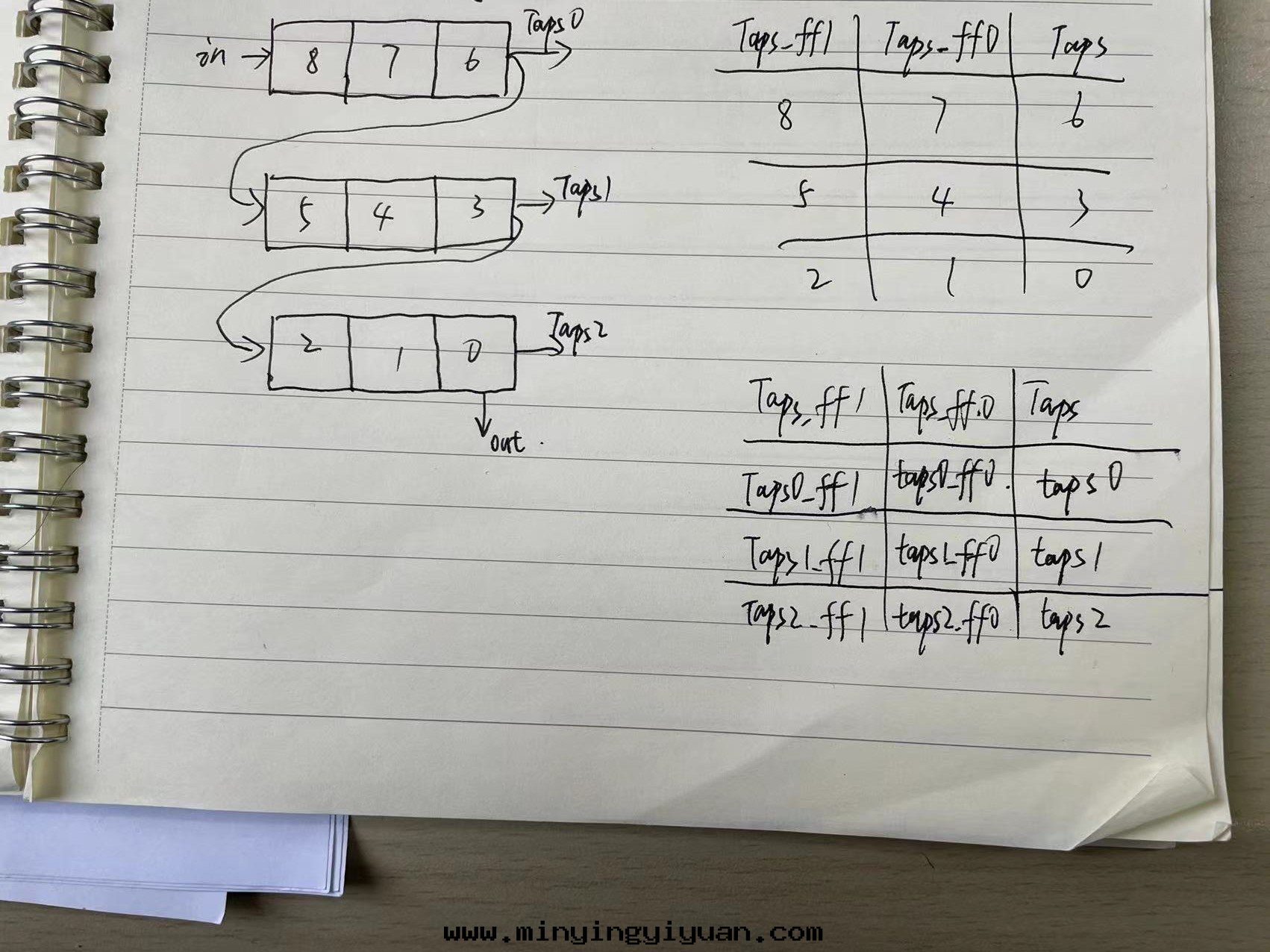

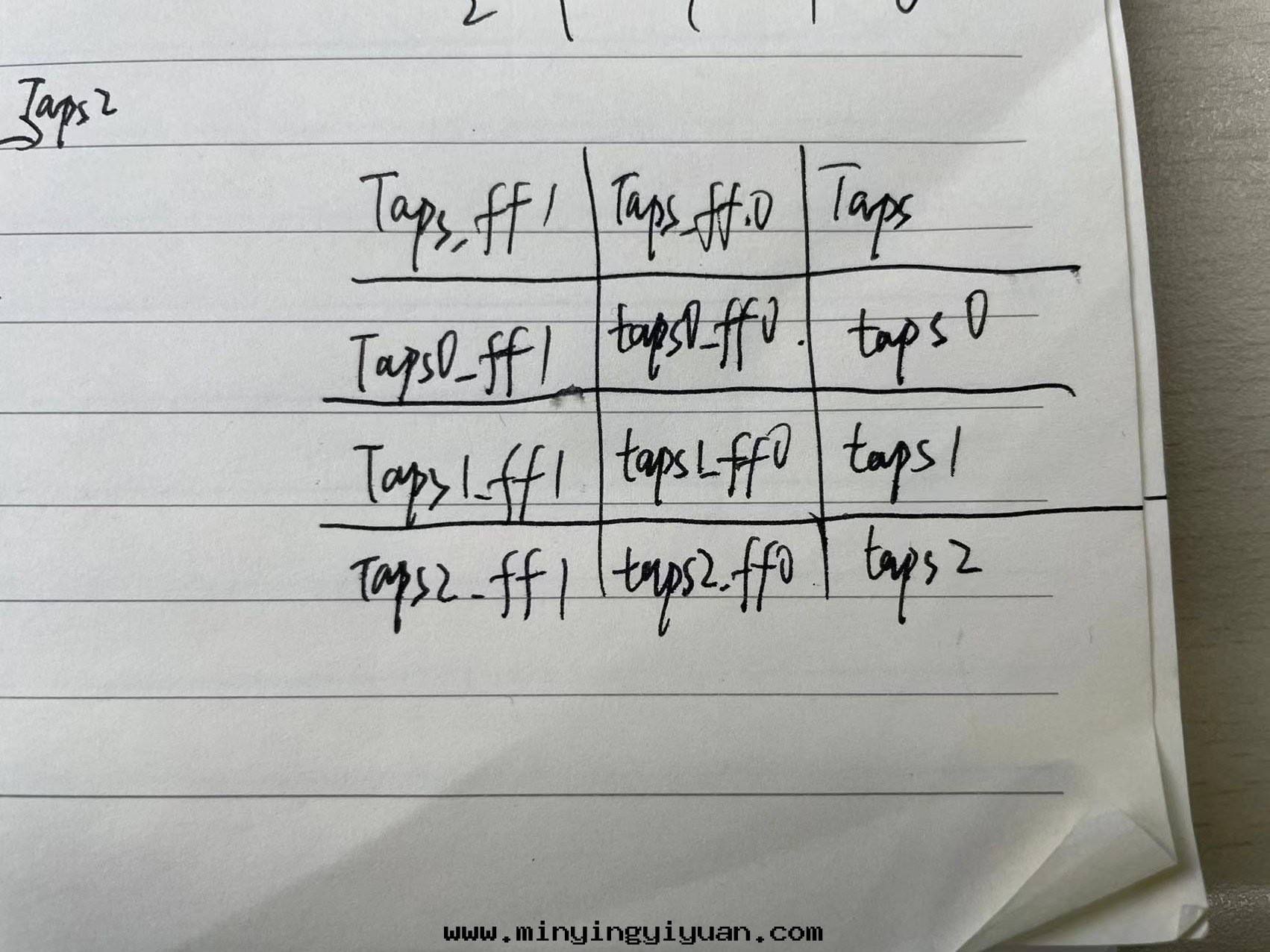

  【問題6.9】这个關系怎麼得到的呢？根據这个图的話 上面的關系不應該反过来吗？在下一拍的时候應該吧taps0_ff0賦值給taps0x呀？

答：沒有 ff0就是表示 延时一拍的意思，taps0_ff是taps0前一时刻的值，需要得到这種結果，就是通过时序邏輯打一拍，資料提供的有直播課講解，建議結合仿真波形去看，测試文件有提供

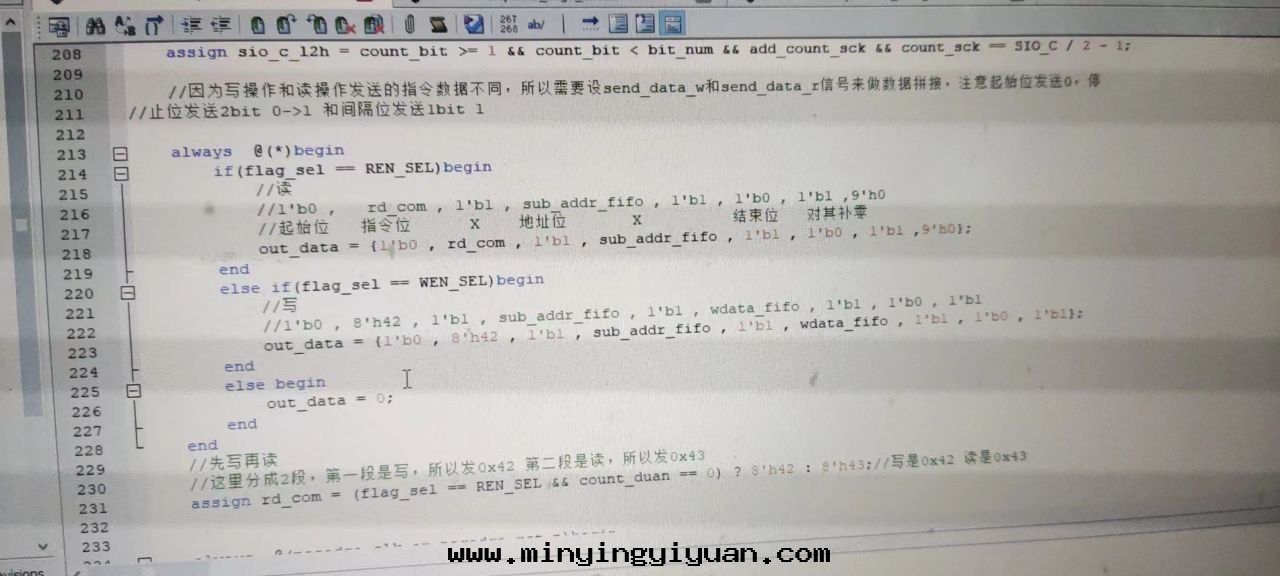

【問題6.10】請問这一段写在代碼的哪里？我找不到，看不出
   答：在SCCB代碼里

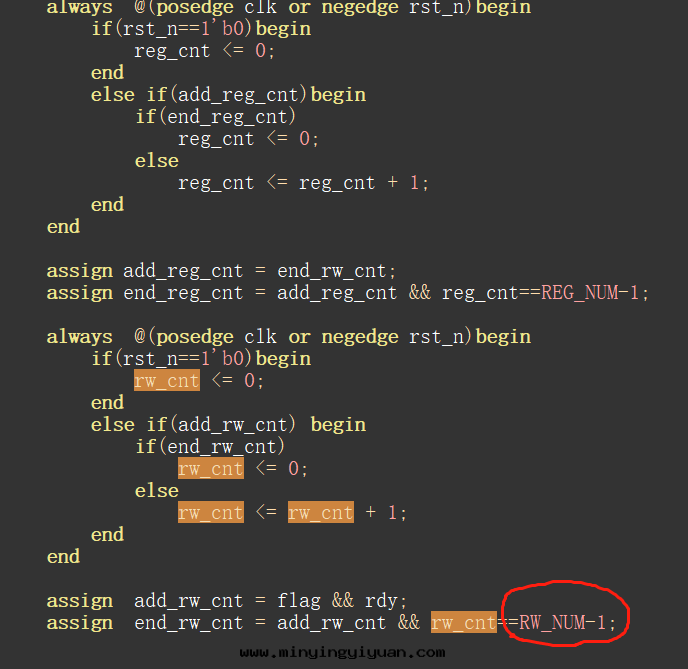

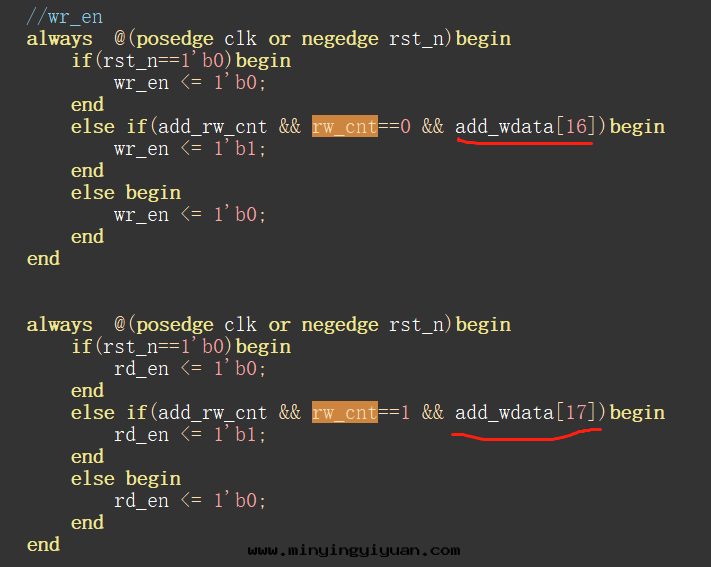

  【問題6.11】邊緣檢测課程这个判斷读或写使能的計數器的rw_cnt为什麼刚好对應add_wdata[16]和add_wdata[17]？

解答：在工作狀态（flag==1）时，此时对ov7670的指令進行读写，那到底是对指令進行读還是写，使用读写操作計數器rw_cnt進行計數，按順序的進行判斷。根據模块ov7670_para.v 里指令的格式：{读操作（1bit），写操作（1bit），操作指令（16bits）}。當rw_cnt=0时，設計上此时先判斷指令写操作是否有效，因此对應判斷ov7670_para.v 里指令的add_wdata[16]，确認对應比特位的写操作是否为高電平，如果是，那麼需要对該指令進行写操作，産生一个写使能有效信号（wr_en==1）。其他以此類推。

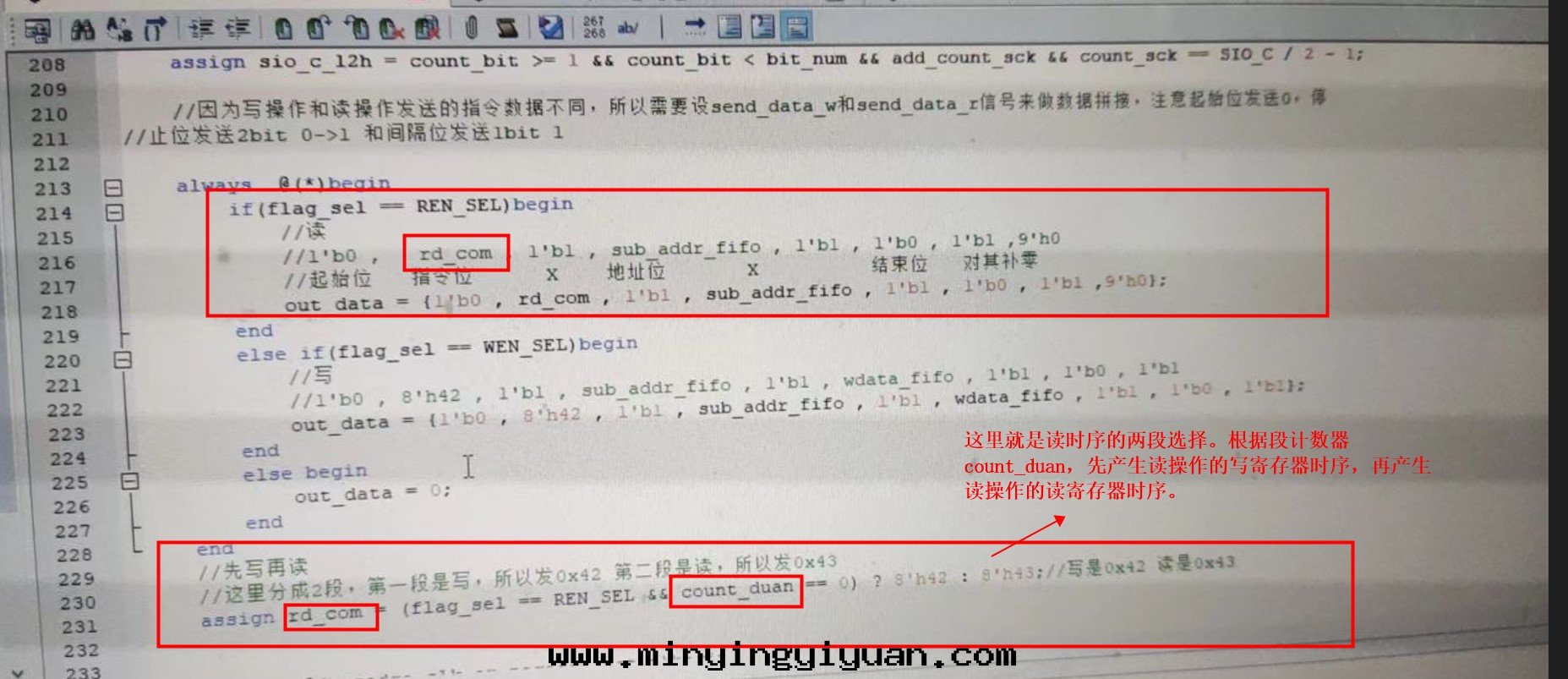

  【問題6.12】邊緣檢测里面的sccb模块中，根據sccb手册要求，读时序的傳輸周期要写成两段写，为什麼代碼里面省了第二段(設備地址+读數據)?

这上面读时序傳輸周期只写了一段。

解答：理解有誤，代碼里sccb的读操作是有两段时序的。請聯系信号 rd_com、count_duan、out_data、flag_sel，直接仿真查看波形一起理解，这樣会更直观。

【問題6.13】問：邊緣檢测工程中，配置ov7670的寄存器順序是固定，修改順序要重新修改代碼後上電，有沒有辦法可以不上電直接修改？

答：目前代碼就需要重新上電。 不重新上電的方式，就參考温度檢测工程，需要上位機配合


  【問題6.14】問：邊沿檢测課程里，VGA_driver里面的行同步场同步信号为什麼需要打拍延时産生？
答：在本模块中，使用了行計數器和场計數器来産生了读地址rd_addr。
1.該地址送給上遊模块vga_config，然後将數據返回給本模块会有幾个时鐘的延时。
2.为了讓返回的數據，與最終的信号vga_vys和vga_hys对齊，所以要延时一下，打了两拍再産生行场同步信号。
3.具體可以通过整體工程仿真来檢查确認。檢查返回的第一个數據是否有延时；第一个數據與行场同步信号是否有就是对 。

  【問題6.15】邊IP核配置代碼中，下面部分的 3'b110,8'h02,32'h00800020 110，02分别屬于什麼功能呢

答：
1. 前面3比特的3'b110用于定義读写屬性：分别是表示读、写和等待位。當对應位为1，表示使能。
a. 例如，3'b110，表示读使能、写使能、等待不使能。那麼在代碼中，将会对寄存器先執行写操作，然後再執行读操作。读操作的目的，是为了檢查写的对不对。
b.例如，3'b001，表示读不使能，写不使能，等級使能。在代碼中，不对寄存器操作，只用于延时。
2. 中間的8位是读写地址。即寄存器的地址，对應着IP核數據手册中的寄存器地址。
3. 後面的32位是写數據或者延时值。當写寄存器时，是写到寄存器的數據。當读寄存器，不關心，可填充为0。當是延时操作时，表示要延时的值，單位为时鐘周期。


  【問題6.16】問：請問邊緣檢测中，对于SDRAM模块的读写，涉及到仲裁內容吗？（邊緣檢测）
  答：涉及到，就是读写怎麼判斷的問題

七、綜合項目实踐課——千兆网項目專題課

【問題7.1】千兆网課程里的udp和百兆网通用的吗？

答：本課程講述的是千兆网，对于百兆网来说，UDP IP MAC和ARP協議都是相同的，

不同的是MAC IP核、FPGA和PHY芯片的接口不同。 本課程提供的是千兆网的工程，如果要使用百兆网，需要根據上面的內容来修改。

  【問題7.2】千兆网課程有实現TCP協議吗？

  答：本千兆网課程实現的是UDP協議，沒有TCP協議。

  【問題7.3】請問下，三速以太网IP核配置时，32bit对齊選項的意義在哪里？

  答：在接口为32bit时，每个VLD有效时的數量是4个字节。由于MAC头是14字节，不是4的整數倍，在發送方向，在補上MAC头後，

  必須調整數據（拿出2字节與MAC头最後2字节湊成一个4字节的有效數據），这樣处理比較麻煩。  同时道理，接收方向，去掉14字节MAC头後，

  会有一个VLD多出2字节的有效數據，这樣調整也麻煩。为此，MAC IP核里有一个功能，就是32位对齊功能。該功能決定，在SOP位置时，

  最高2字节是否为无效數據。 當是无效數據模式时，發送方向插入2字节无效數據+14字节MAC头；在接收方向，删除前16字节MAC头，剩下就是效數據。这樣处理就方便很多了。

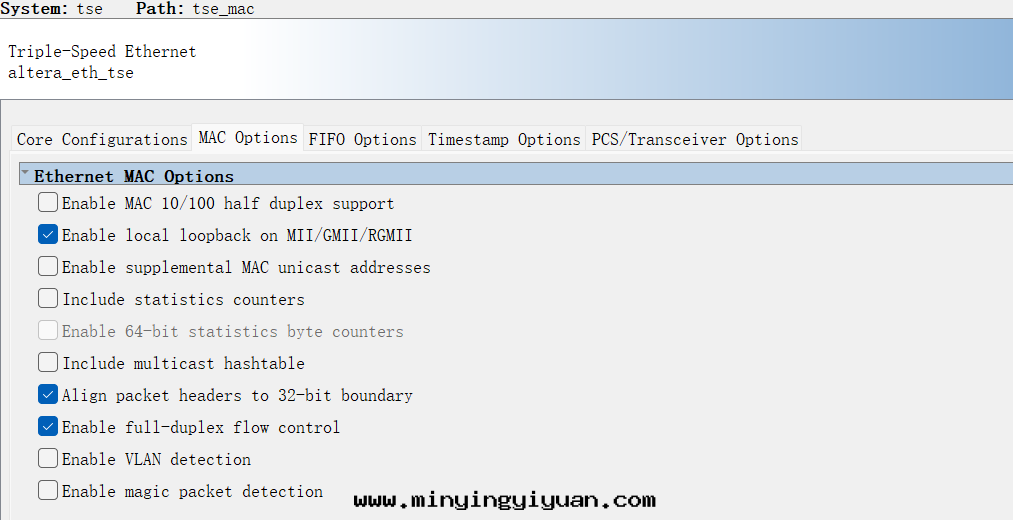

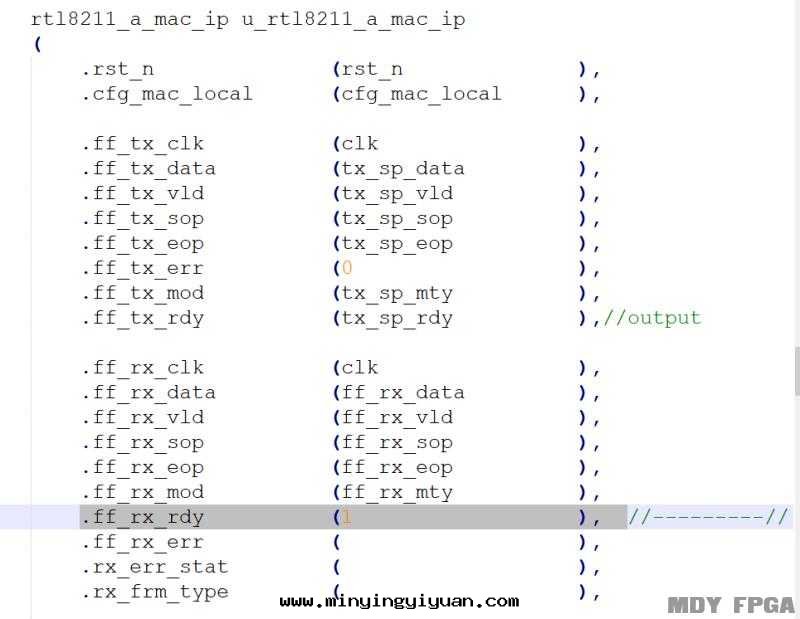

  【問題7.4】 只要勾選了32bit对齊功能，IP核自動添加2字节的无效數據？

  答：勾選对齊後，接收方向将删除无效數據，直接輸出數據，即SOP位置的高2字节也是有效的，一直到EOP位置。發送方向，認为從SOP到EOP的位置都是有效的。
    不勾選的話，接收方向，IP核輸出、SOP位置的高2字节是无效數據。發送方向，進到IP核的數據里，将SOP位置的高2字节視为无效數據。

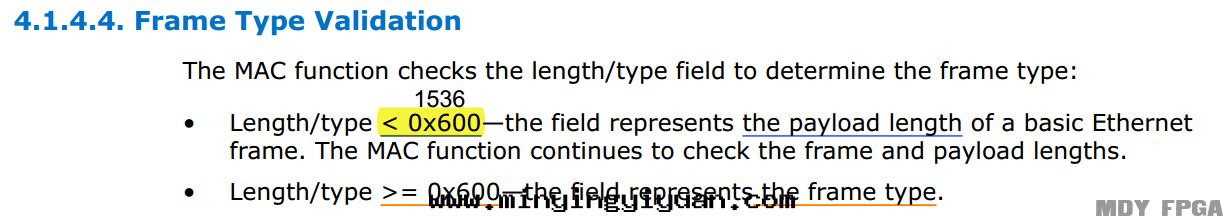

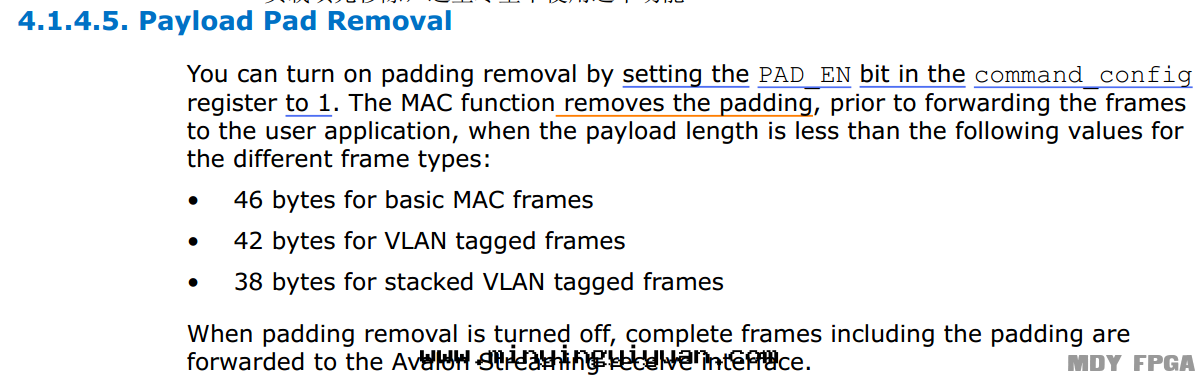

  【問題7.5】如下图所示，當使用了PAD_EN功能时，接收方向，会将PAD去掉，但实際上沒有去除，是怎麼回事？

答：請看下面描述：第一段，當值小于600，該域反映的是长度，才会繼續檢查PAYLOAD长度，

進而才会有REMOVAL。當值大于600时，該域反映的是類型而已，則不会REMOVAL。

【問題7.6】課程里会包含TCP協議吗？

答：TCP協議使用邏輯实現非常複雜，所以本課程不会包含此部分內容。

 【問題7.7】RGMII支持10M/100M/1000M三種模式吗？

答：RGMII是"吉比特介質独立接口"的含義，即1000M的傳輸接口。其他幾種接口包括GMII、MII等。注意一下，10M/100M/1000M三種模式，指的是該“芯片”支持这三種接口，不是说RGMII支持。當芯片采用了RGMII或GMII时，就傳輸1000M；當采用了MII 100M时，就是傳輸100M。注意的是，RGMII和MII的部分管脚是可以複用的。

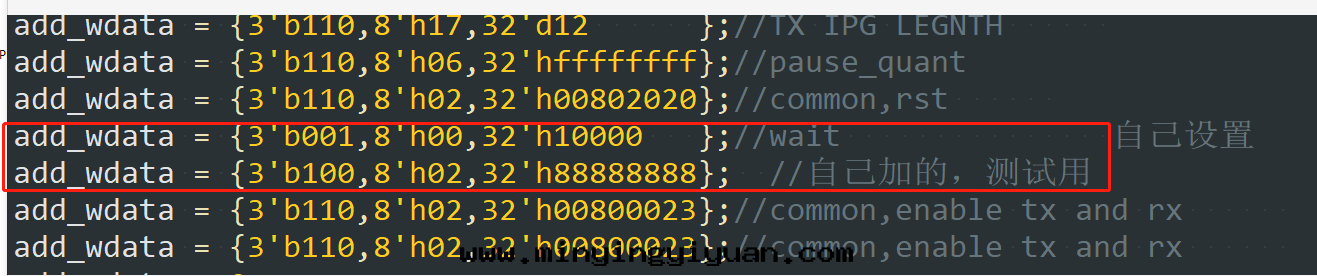

【問題7.8】千兆网配置寄存器的定義代碼中，下面两个IP核數據手册中沒有说明，是什麼作用的？

答：第一行語句的作用是“等待10000个时鐘周期”。目的是當完成前面的配置後，等待10000个时鐘後，再去配置下面的寄存器。这是因为有时

候，配置完上面寄存器後，有可能要等一段时間才起作用，所以要等一等。这个“等待”功能是FPGA里面代碼实現的。

第二句作用是测試使用的，可以删除，在調試时看看接口是否正确。

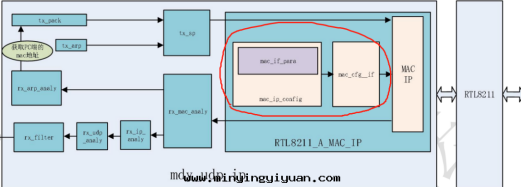

  【問題7.9】本項目有沒有配置外部的PHY芯片？

答：本項目是沒有配置的，因为默認PHY芯片是不用配置就能正确使用的。

  【問題7.10】、百兆网和千兆网的區别是什麼？

答：
1. IP核是一樣的
2. 千兆网使用的是GMII接口，百兆网則是MII接口。gmii數據線是8位；MII接口使用是4位數據線，也就是TXD低4位和RXD低4位。
3. 时鐘頻率不同，千兆网是125M，百兆网是25M时鐘。
4. 百兆网的TX时鐘来自于PHY芯片，芯片管脚使用的是tx_clk，而不是gtx_clk。
5. MII接口的4位數據線，是先發1个字节的低4位，再發高4位。


  【問題7.11】老师，咱们千兆网項目中，为啥用sharkwire抓包的时候  最大傳輸速率到不了千兆呢？
答：因为包文傳輸的时候，会有消耗的，例如包與包之間有幀間隙，并且每个包会有前導碼和FCS部分。因此达不到理論的千兆。



  【問題7.12】請問一下在千兆网工程里，初始化mac IP核时，signaltapii有些reg_cnt刚開始时，add_wdata会出現一小段莫名其妙的數據，是怎麼回事 ？

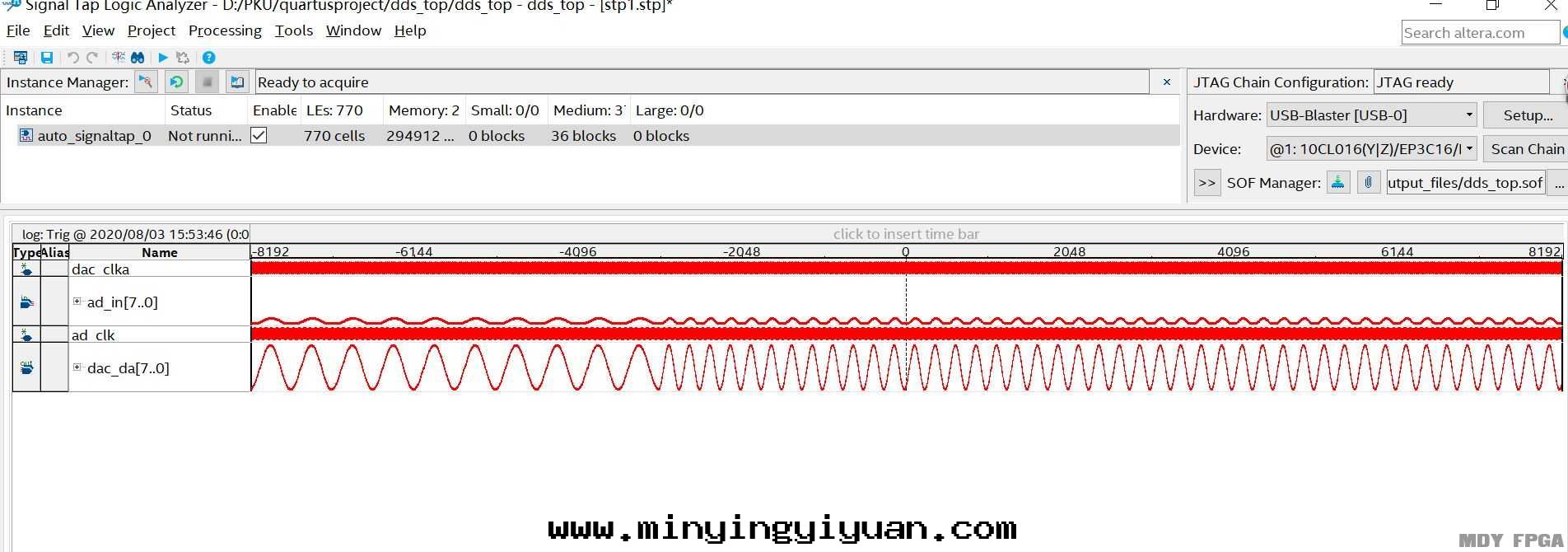

答：請注意这个signaltap采樣的时鐘一定要跟代碼模块的时鐘一致。
SignalTap使用教程：http://old.mdy-edu.com/jishuwenz/2019/1210/107.html

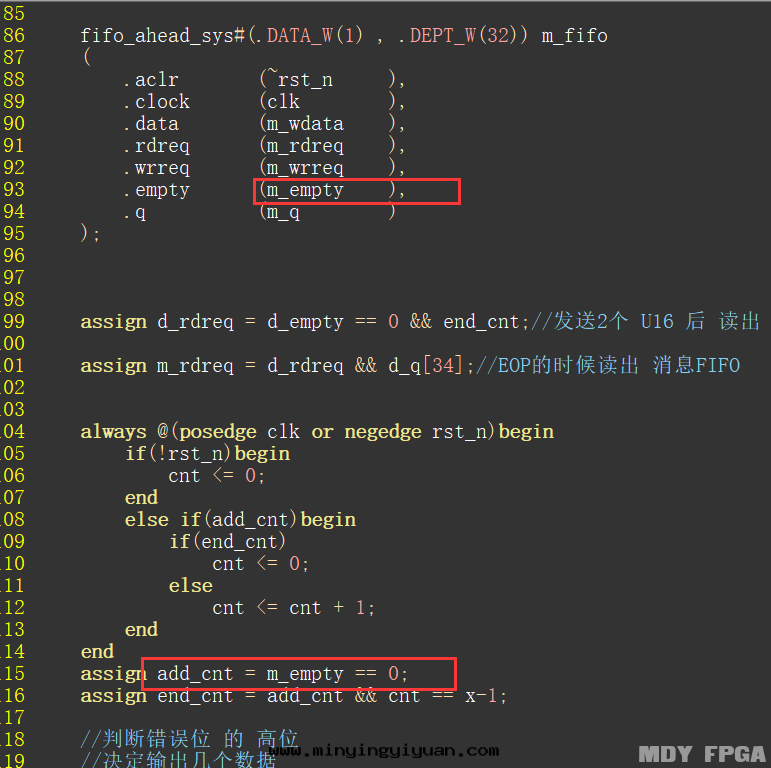

  【問題7.13】在千兆网的rx_filter模块中，读數據的时候为什麼用add_cnt=m_empty==0，这个信息FIFO的不空作为读条件？

答：信息FIFO非空，表示數據FIFO中存有一个完整的包文，因为需要判斷包文是否正确，所以需要數據FIFO中保存一个完整包文之後再读出。
由于本模块需要将32位的數據轉成16位的，計數器cnt數两次，表示數據FIFO需要两个时鐘读出一次，當遇到最後eop的时候，由于可能存在无效字节，所以當无效字节为2个或者3个的时候，計數器只需要數一次就够了。


  【問題7.14】在千兆网的rx_filter模块中，信息FIFO深度为什麼設置为32，設置为1就可以了吧？
答：这里設置为32只是順手而为，而且占用的資源也不是很多，所以就沒有進行修改，深度改为1也是可以的。

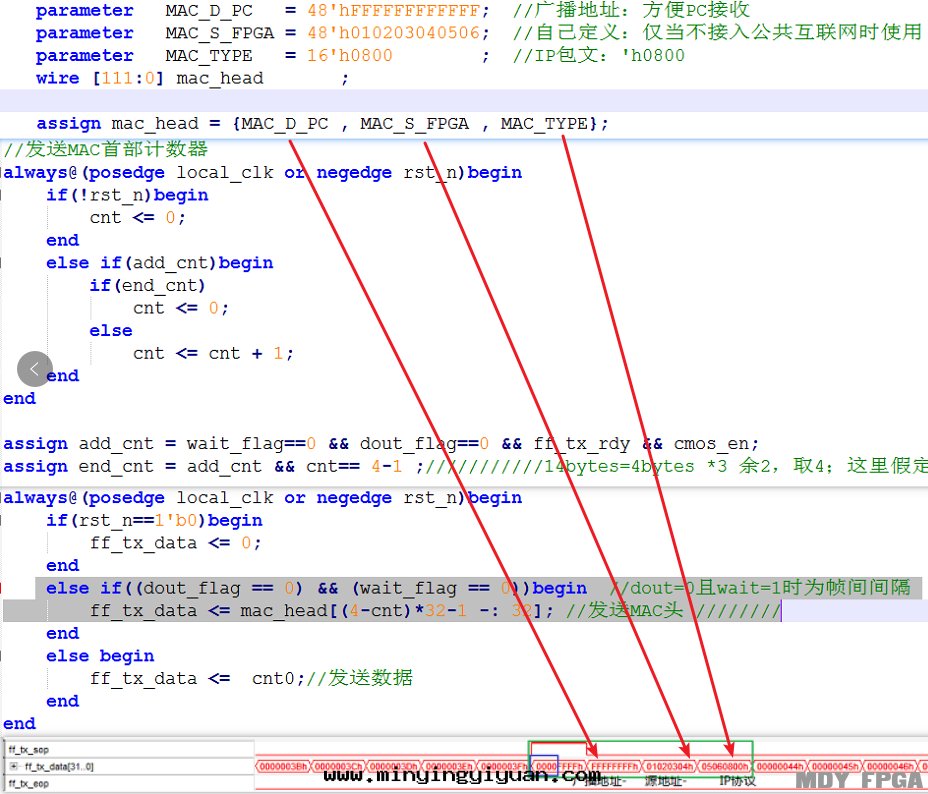

  【問題7.15】在udp發送的过程中，假設源端口为0x1234，目的端口为0x5678，那麼發送的是12345678還是56781234？
答：發送的时候是按照12345678来發送的

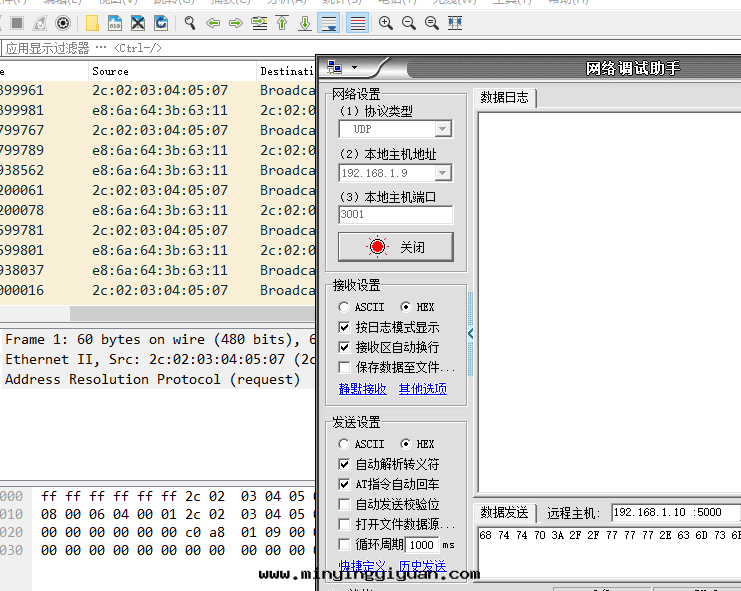

【問題7.16】为什麼udp協議在發送和接收的时候，源端口和目的端口順序会反？

答：包文的協議时固定的，只会按照源地址加目的地址的格式發送。
  1.FPGA發送的时候，FPGA産生包文，端源端口是1234，目的端口是5678。然後發送格式是源+目，因此發送的是1234_5678
  2.FPGA接收的时候，PC産生包文，源端口是5678，目的是1234，然後發送的是源+目，因此是5678_1234。

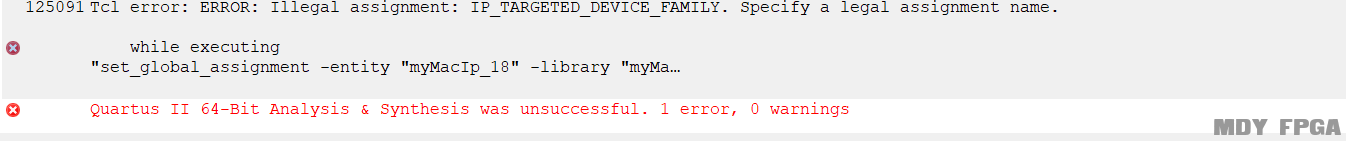

  【問題7.17】請問一下，我編譯千兆以太网的时候，为什麼把这个clogb2文件添加進去就会報錯，说是sv文件？還有这个文件有什麼作用？謝謝
答：clogb2不是一个完整的module文件，它是被用include的方法加入代碼中的。它不需要加到工程上，所以可以把它去掉。

  【問題7.18】請問下，在做練習工程的时候，需要自己設計MAC首部發送電路，MAC首部14字节，但數據位是4字节的，我需要定義 發送首部的計數器，这里4是不能被14整除的，我應該怎麼处理?
答：
1、可以在設計代碼的时，把産生的mac头、IP头、UDP头拼接起来的时候，在最高位補2字节的无效數據零。
2、或者在mac_ip核進行相關的設置，具體可以查看相關數據手册附：數據手册在打開IP核後如图所示位置查看


【問題7.19】千兆网轉百兆网的时候，需要給phy芯片一个參考时鐘，是怎麼給的？
答：開發板上有一个12M的时鐘芯片，是給phy芯片的。外部晶振的事，跟FPGA无關

  【問題7.20】我的采樣时鐘就是模块的工作时鐘（always块里的）；現在從MAC_IP核輸出的數據不正确，根據常見問題PDF里問題1和6的解答，
有两種情況，如果时鐘沒問題那就有可能是IP核的輸入信号有問題。我对應的代碼和signaltap采集到的數據如图：

請問这種情況下，輸入的數據算是正确的吗？
答：結果是正确的。原因同上【問題9】


  【問題7.21】再設置好電腦的IP地址之後，把界面關掉，然後再打開就沒有了，需要重新設置，怎麼解決？
答：
1、點擊左下角的WIN图标，輸入CMD然後回車，打開DOS模式窗口。
2、在DOS命令行提示符下直接輸入：“netsh winsock
3、reset”，然後回車，会提示需要重啟，不要管它。
4、在DOS命令行提示符下直接輸入：“netsh int ip reset
5、reset.log”，然後回車，提示重新啟動計算機完成此操作。
6、關閉DOS窗口，重新啟動計算機，問題解決。


  【問題7.22】千兆网我们的和用mdio接口的有什麼區别? 我们的教程是沒有用到这个接口的
答：MDIO接口是用来配置外部的PHY芯片的，不是用来傳輸數據的，也就不是做网絡協議使用的。當您需要配置外部的PHY芯片时，可以使用MDIO接口，否則可以不用。



  【問題7.23】請問千兆网工程里，輸入給MAC_IP核的ff_rx_rdy信号为什麼直接置1？跟速率和带宽有關吗？



答：rdy表示下遊模块準備好指示信号，如果準備好了就为1，沒準備好就为0。  在本案例中，下遊模块是rx_mac_analy模块，該模块支持rtl8122_a_mac_ip模块任意速度的數據，
  即无論怎麼来，下遊模块都能接收并正确处理，所以在此处置为1（时刻準備好）就可以了

【問題7.24】請問，一个基礎問題，千兆网工程里多个模块都調用了FIFO，在不同模块里調用的fifo的例化名（比如：u_dfifo）能否重複？
答：可以試試操作，在不同模块是可以重複的。

  【問題7.25】这个是因为IP核沒有破解吗？

答：这个錯誤就是高版本生成的工程在低版本中打開出現的編譯錯誤，用高版本的quartus打開即可（如18版本的）

【問題7.26】千兆网課程使用的是哪个PHY芯片？
答：本課程使用的是MP801芯片，使用提RTL8211芯片。但課程中，幾乎沒有涉及到PHY芯片的內容，PHY芯片使用的是默認配置。对于其他PHY芯片，也是通用的。



  【問題7.27】千兆网課程是ALTERA，是否與XILINX的通用？
答：本課程主要涉及到各个協議的RTL实現，这部分代碼是通用的。但有一个MAC IP核，本課程的工程是使用ALTERA的，XILINX的亦有相同的IP，需要您移植。總的来说，MAC IP占整个課程的比重不大，大概是5%的內容。

  【問題7.28】您的UDP教程里面包不包含ARP和CRC328bit这两个地方的講解？
答：有arp的講解，但crc就不包括。

  【問題7.29】千兆网課程的源碼中有相應的tb仿真代碼嘛？

答：沒有，但如果要验證功能正确性可以上板验證和仿真文件

  【問題7.30】請問下载程序後，電腦檢测不到本地以太网，把程序删除又可以檢测？

答：可能程序里有複位管脚，把这些PHY芯片複位了。

  【問題7.31】以太网通信中，抓包工具wireshark能抓到 但网絡調試助手收不到 是怎麼回事？

答：可能性有如下幾種，請逐一排除。

1. IP地址不正确，請檢查IP地址，尤其注意目的IP和源IP的區别

2. 端口号不正确，請檢查端口号，尤其注意目的端口和源端口的區分。

3. 目的MAC地址不正确，可以嘗試發送廣播包文（非ARP包文）测試。

4. 包文过短，小于60字节。

  【問題7.32】工程仿真的前導碼後为什麼有两个字节的0呢? 按理说應該緊跟目的MAC地址 图中e8 6a就是目的MAC開头.

答：MAC IP核的有一个32bit对齊的功能，關于該功能意義，請看【問題7.3】。如果出現上图中問題，有可能是MAC IP核中的32bit对齊功能設置有誤。

  【問題7.33】千兆网項目中，是否包括TCP協議实現？

答：千兆网項目是使用的UDP協議，而非TCP協議。目前来说，TCP協議由于有握手機制、重發機制等功能，在邏輯上实現相當困難，暫未看到商用的案例。


  【問題7.34】高速采集後的數據  是存到內存或者flash吗 ？

答：激光項目：采集到數據後，內部進行計算和处理，并将結果通过千兆网上傳到上位機。大數據采集項目：從光纤采集到數據後，保存到DDR3中，然後读出送到PCIE上位機。

  【問題7.35】請問插上千兆网模块後，PING不通？
答：千兆网模块是一个基于PHY层的模块，不是完整的网卡，实現的是PHY层的協議，沒有实現MAC层、TCP/IP层協議。
因此，不可能PING通（因为PING功能是在TCP/IP层实現的）。要实現PING功能，需要編写FPGA程序来实現。

【問題7.36】插上設備後，電腦識别成百兆网問題？

答：上電後，電腦與千兆网模块之間会開展自協商对話，根據双方的环境确定通信速率。如果希望工作在1G，而实質協商成100M，則依次按如下檢查。
1. 檢查電腦网卡是否支持1G，具體請看网卡設置
2. 檢查网線是否支持1G，有類型的要求。
3. 換台電腦試試
4. 以上都测試过後還不行，請找指導老师确認。

【問題7.37】請問千兆网的rx_ip_analy.v文件，getlen是獲取總长度，第二个图片get_len_4byte是完全不懂，請老师給个提示？還有+5又是什麼意思呢？

答：IP长度是20字节，get_len_byte是实質獲取到的數據长度(不包括IP头)，單位为字节；get_len_4byte是实質獲取到的长度(包括IP头)，單位为32bite。

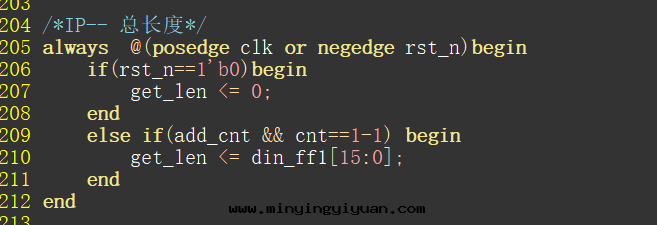

  【問題7.38】你好，这个rx_ip_analy部分的，我不太清楚到底是实際的采集长度小于等于輸入獲取的长度還是輸入獲取的长度小于等于实際采集的长度。
感覺上面说應該cnt <get_len_4byte，下面又说act_len_byte < get_len是錯的。

答：get_len：從长度字段獲取到的长度；

get_len_4byte：從长度字段獲取到的长度，單位为4字节；

act_len_byte：從數據字段中獲取到的长度；

所以，從數據中獲取到的长度，小于“字段指示的长度”，就是錯的。



  【問題7.39】請教大家一个問題，以太网調試的时候，主機网卡不是realtek PCIE FE Family,主機接收不到fpga發送的報文怎麼辦？

答：一般来说，只要發送端發送的包文符合网口傳輸協議，无論什麼网卡都可以都到包文。可以檢查一下
①fpga發送的包文協議是否正确；
②檢查网口識别的速率是否與工程速率匹配；
③檢查网卡是否有問題

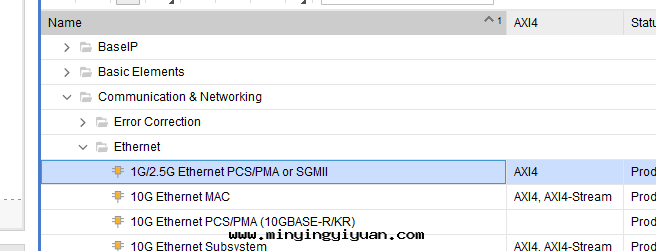

  【問題7.40】千兆网工程使用sgmii接口，請問在vivado中用哪个ip核呀？
解答：GMII和RGMII接口使用的VIVADO IP核为：tri_mode_ethernet_mac。而SGMII接口使用的IP核为：1Ｇ/2.5Ｇ Ethernet PCS/PMA OR SGMII。注意：SGMII模式，使用上面的这个IP核。注意，SGMII協議会與本課程中的MAC協議不同，要特别留意。

  【問題7.41】問：千兆网課程的MAC是使用的官方IP核，還是自己RTL写的？
答：本課程的UDP、IP、ARP等協議，是MDY的RTL代碼写的。而MAC部分，使用的是官方IP核。在平时使用中，MDY也自己写了簡化版的MAC层部分代碼，主要实現的是添加前導碼和校验和。 这一部分沒有文字说明，也沒有教程，如果有疑問，請自行消化。下载鍊接如下：http://fpgabbs.com/forum.php?mod=viewthread&tid=4481&page=1&extra=#pid5534

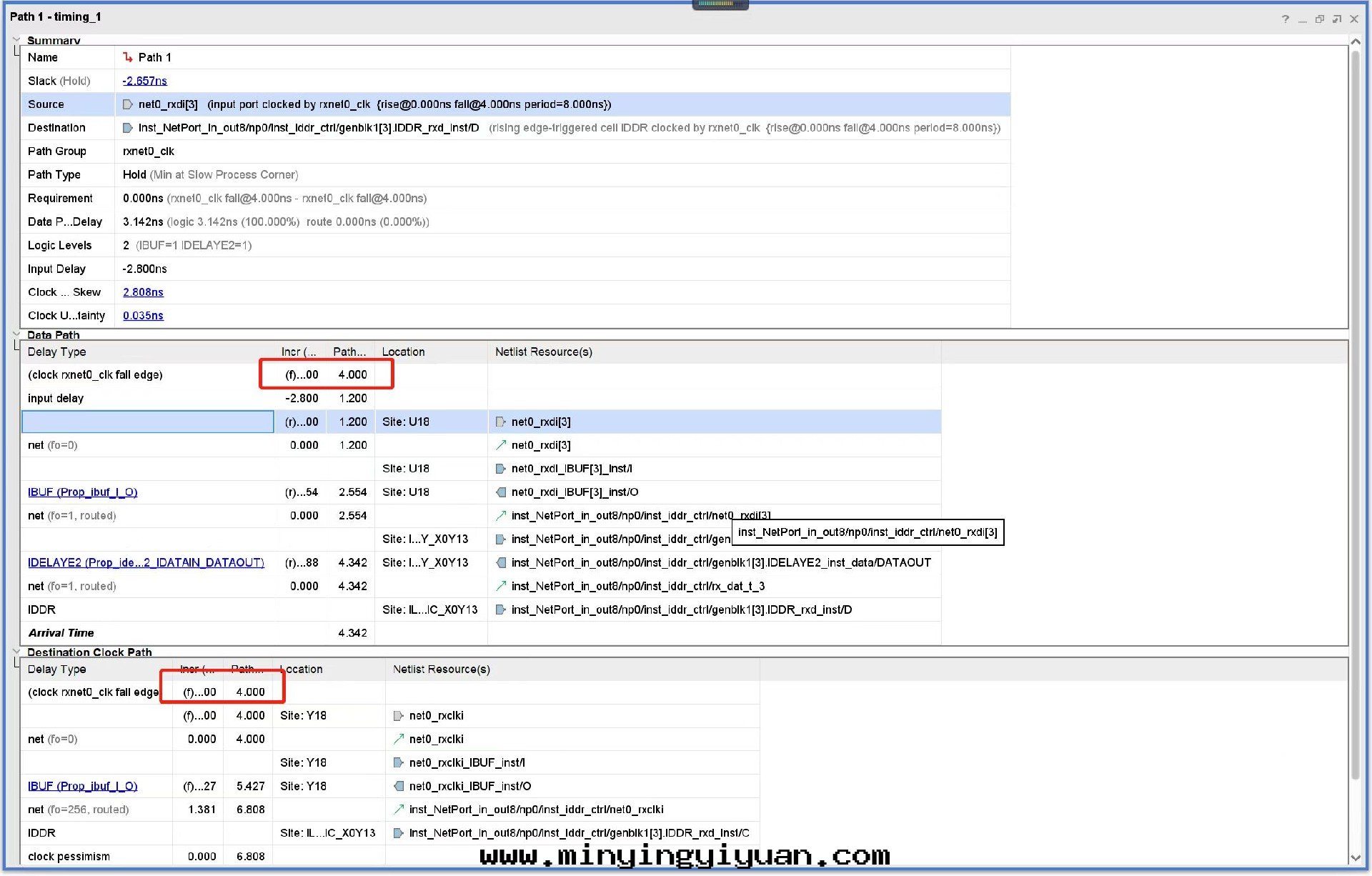

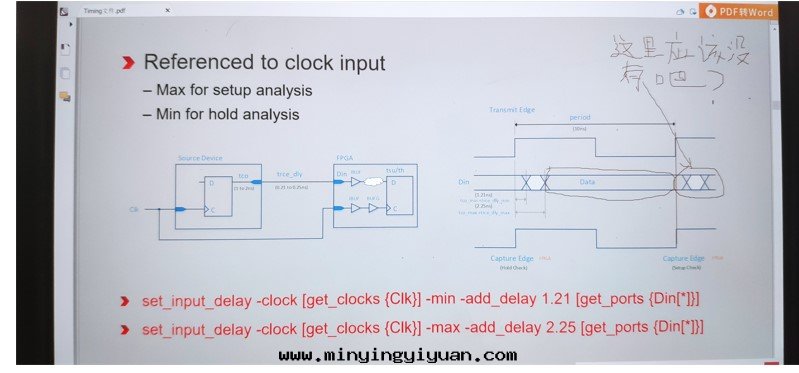

  【問題7.42】問題：以太网約束中，建立时間的时序報告如图一，請問下为什麼上面是4ns，下面又是加8ns呢？ 保持时間分析如图二，为什麼这两个都加4？
图一

图二

答：
1. 这項目是RGMII模式，时鐘为125M，上升沿和下降沿均采樣，相當于时鐘周期是4ns。
2. 建議时間和保持时間都是從4ns開始計算，可能是約束时鐘时指定的，指定從4，可以看时鐘約束。（有些是從0開始）
3. 建立时間分析时，目的时鐘路徑要加上时鐘周期(4ns)，保持时間分析时，目的时鐘路徑不需要加上时鐘周期。 原因請看时序約束問題彙總贴8.16 （http://old.mdy-edu.com/wentijieda/20210410/1294.html）。

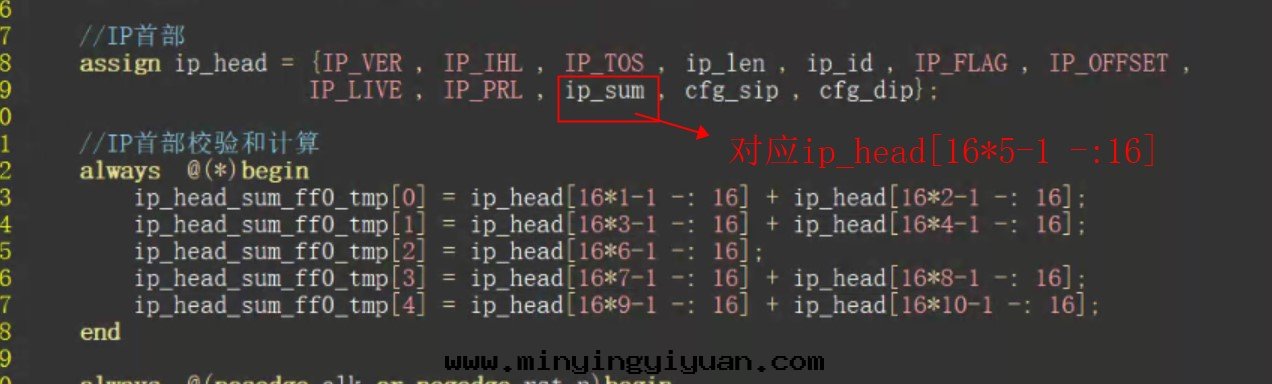

【問題7.43】請問一下，IP校验和，校验和字段不加，这部分應該是5吧，16*5。

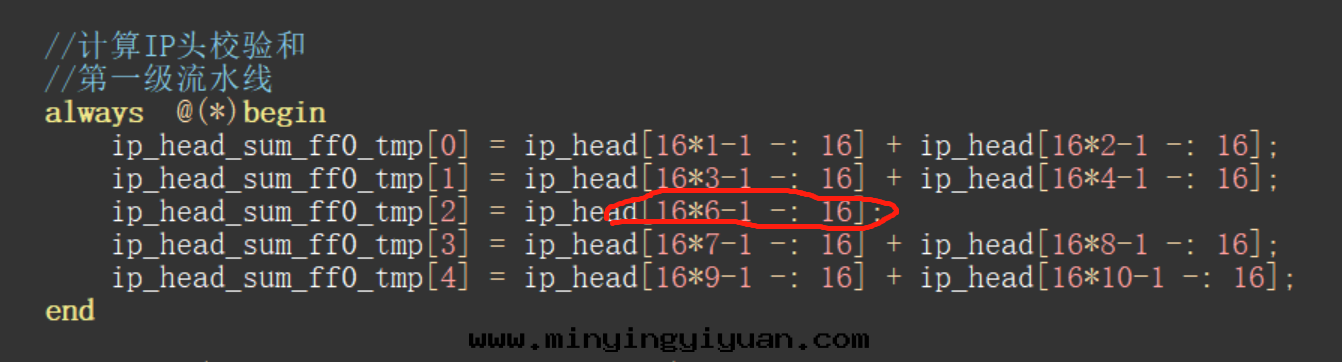

解答： 如图所示，ip_head[16*5-1 -:16]对應的是IP校验和的值，但此时還未計算出IP校验和的值，所以ip_sum=0，因此可以省略对ip_head[16*5-1 -:16]的求和計算。

【問題7.44】想請問一下，以太网tx_pack模块的测試文件，这条語句是什麼作用呀？

解答：用于計算长度的有多少个2字节长度的數據。length表示长度有多少字节，而len_2b表示长度有多少个2字节。信号length不取最低位，相當于數據除以2。

【問題7.45】問：當把板子和電腦的网線相連後，電腦那里顯示“未識别网絡”，如何解決“未識别网絡”問題？
答：“未識别网絡”这是正常現象。當把FPGA板子和電腦相連後，无論FPGA有沒有程序，此时双方通信均是“MAC层”的協議。該层協議只識别出速率，即1G還是100M速率。
而“未識别网絡”是指TCP/IP层的協議，需要TCP/IP层的完整協議支持，这是FPGA板子沒有的，也難以实現的功能，所以肯定是处于“未識别网絡”狀态。在真正應用中，FPGA板子和電腦只是點对點通信，不需要組网。

【問題7.46】問：如果我想将GMII口換成RGMII口的話，是只需要将位宽以及MAC重新配置一下就可以了吗？由于RGMII口是双邊沿采樣，所以不确定需不需要加額外的操作。

我看网上用vivado的时候還需要用原語将phy給的rxclk处理一下才行。

答：将GMII口換成RGMII口的話，除了需要将位宽以及MAC重新配置一下，還需要更換一下硬件電路部分電阻。

【問題7.47】問：就是这个選項卡里面，勾選local loopback的时候，这个回环是MAC側回环還是phy側的回环呀

答：这个回环是MAC側回环。

【問題7.48】問：千兆网工程里有一个用戶时鐘：100M。这个100M时鐘是否可以用125M代替。

答：用戶时鐘只要大于75M即可。在提供的參考工程文檔里，有这个说明，可以看文檔。


【問題7.49】問：为什麼是干什麼用的？是不是IP头？

答：僞首部僅是參與校验和計算而使用的，不会放到包文中進行傳輸。



【問題7.50】問：如下图，UDP包文協議中，各部分的位置在哪？
答：按照一个包文的先後順序，其包文字段分别是：  前導碼+MAC头+IP头+UDP头(不包括僞首部)+UDP數據+校验碼。

【問題7.51】問：接收方向做CRC校验，是如何确認結果的正确性的？
答：CRC接收校验有两種方式。 第一種，接收过来的數據做CRC校验，結果與接收过来的CRC校验值比較，相同則接受正确，第二種，數據和接受过来的CRC結果一起做CRC校验，結果應該为“固定數”。注意，这里是固定一个數，不一定是0，因为CRC算法里，還存在輸出結果反轉和异或等操作，会導致結果不一定为0。

  【問題7.52】問：接收方向做CRC校验，将數據和CRC位一起計算，結果一定是0吗？
答：數據和接受过来的CRC結果一起做CRC校验，結果應該为“固定數”。注意，这里是固定一个數，不一定是0，因为CRC算法里，還存在輸出結果反轉和异或等操作，会導致結果不一定为0。



  【問題7.53】問：在千兆网工程中，很多模块都有使用到了rdy信号，該信号的産生有些是跟FIFO的存儲數據个數關聯。如FIFO深度为4096，當存儲數據大于4086时，rdy为0；小于4086时，rdy为1。为什麼这樣設計？
答：rdy是本模块準備好信号，为1时表示可以接收數據，并且保證能够正确处理。为0时，要求上遊模块不能發送。 當FIFO滿了的話，進来的數據无法保存，就会丢失。所以滿了當然rdy为0。为了讓上遊模块有一定的緩沖时間，将提示的水線設置小一些，例如4096的，就設为4086，这樣上遊模块可以晚幾个时鐘響應也是可以的。 至于是4086，還是4090，根據項目情況自己設置。

【問題7.54】問：千兆以太网的macIP核部分的完整視頻有沒有？我看这个IP核说是也需要配置，還有ctc校验，这些都是自動完成的吗？
答：沒有，这部分不是直接使用就可以了，我们工程里有一个配置表代碼 直接可以用的，ctc是自動完成的 不需要參與

【問題7.55】問：請問老师这部分講解有吗，找不到？

答：沒有講解，直接使用

【問題7.56】問：麻煩問下千兆以太网接收mac地址是0是怎麼回事呢?

答：廣播包應該是这麼顯示的

【問題7.57】問：这个代碼里的注釋要怎麼打開才看得到呢?

答：注釋變成亂碼：http://fpgabbs.com/forum.php?mod=viewthread&tid=813&highlight=%C2%D2%C2%EB

 【問題7.58】千兆网課程提供工程源代碼吗？  在課程网盤沒有找到，是哪个文件？
答：

八、时序約束專題課

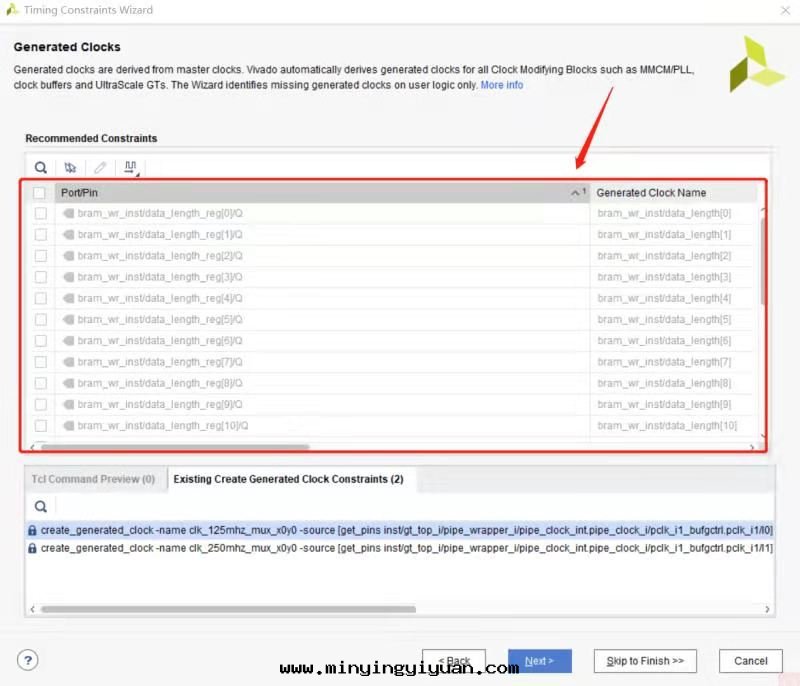

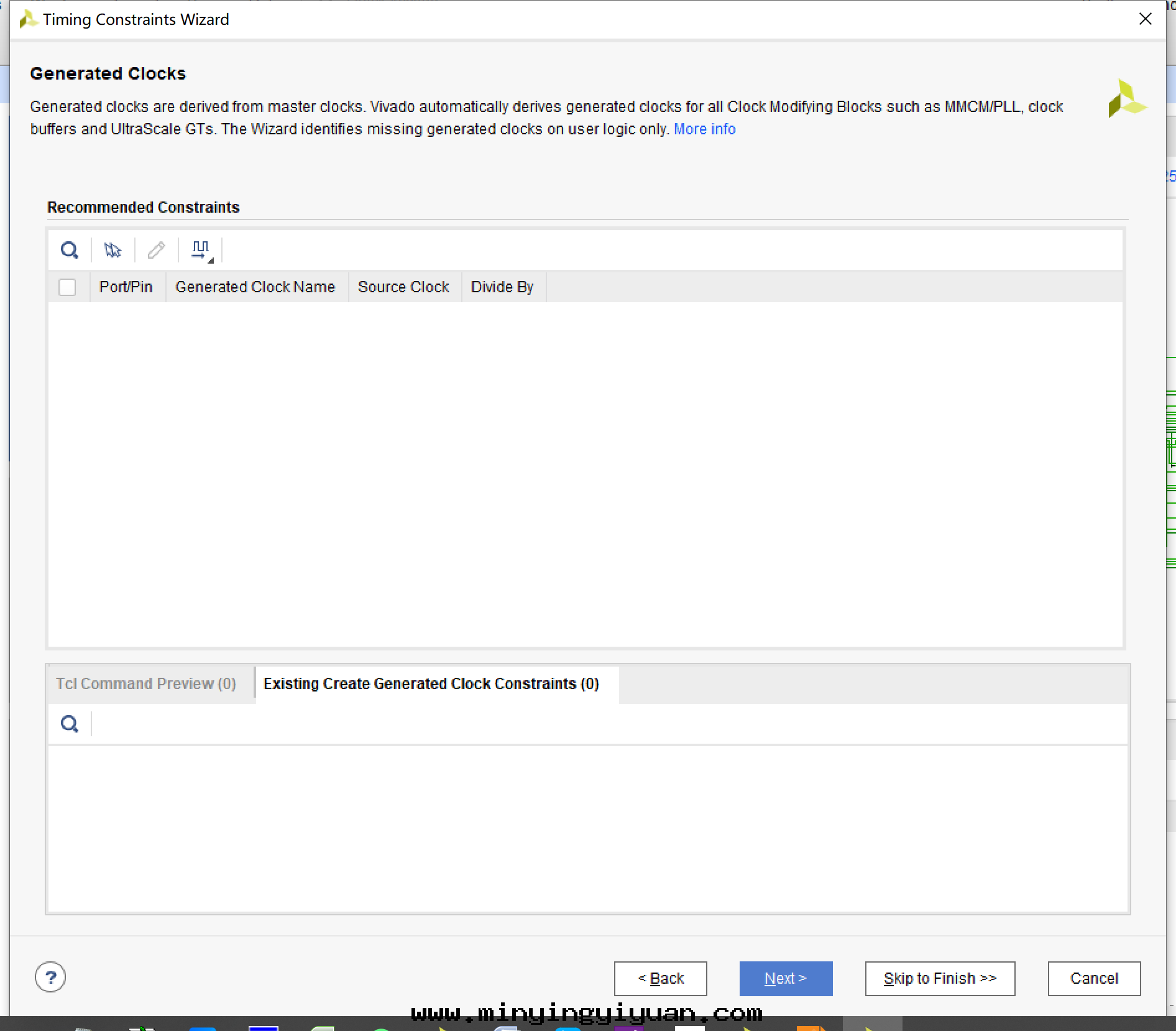

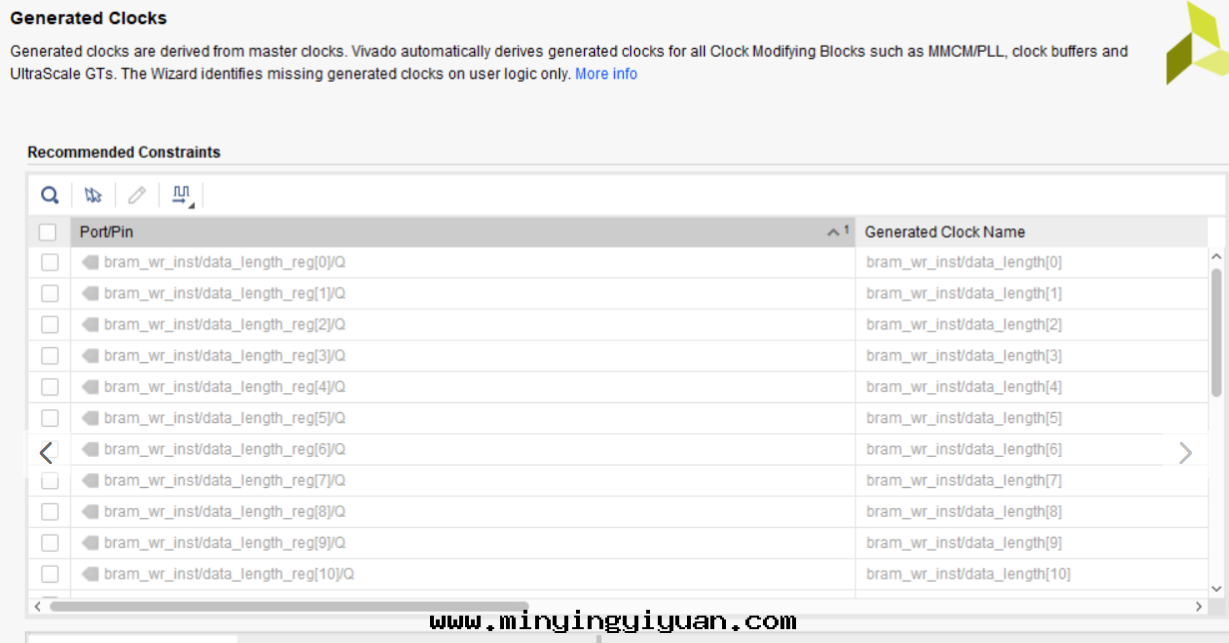

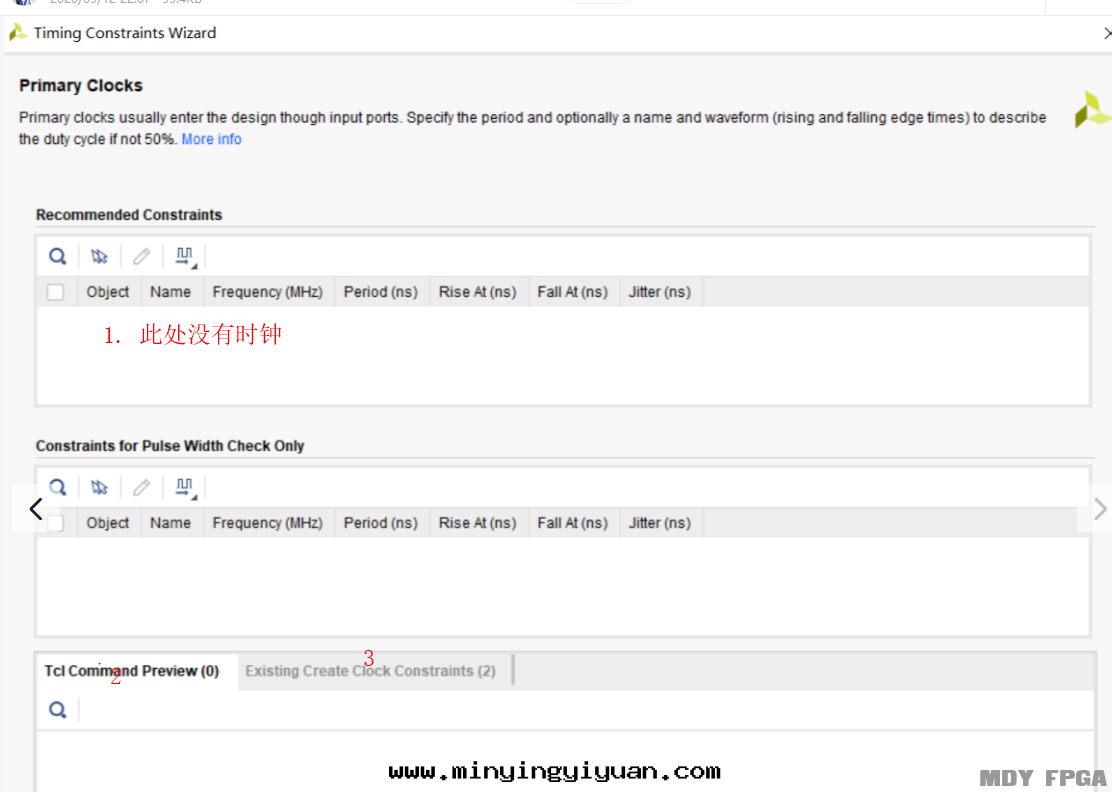

 【問題8.1】 VIVADO的时鐘約束向導，常无法找到时鐘，如下图所示，位置1中應該要識别出时鐘。

答：請注意，位置1的地方是列出的是“沒有被約束的时鐘”，如果該时鐘已經被約束了，就不会在这里列出来了。注意上图中3的位置，該列说明了有2条时鐘約束。可以點擊这里看看，是不是已經对时鐘進行約束了。为什麼会有时鐘被約束了呢？因为該工程已經有約束文件。

  【問題8.2】VIVADO/QUARTUS練習中，rst_n是否需要約束？

答：一个完整的約束，其基本要求是：所有的路徑都覆蓋，包括所有的輸入管脚和輸出管脚。所以，rst_n需要約束。注意的是，該信号是輸入信号，但沒有随路时鐘進来。所以該信号可以認为是无时鐘的情形，按照課程理論，應該定義一个虛拟时鐘。定義了虛拟时鐘後，再重新使用約束向導，約束rst_n。

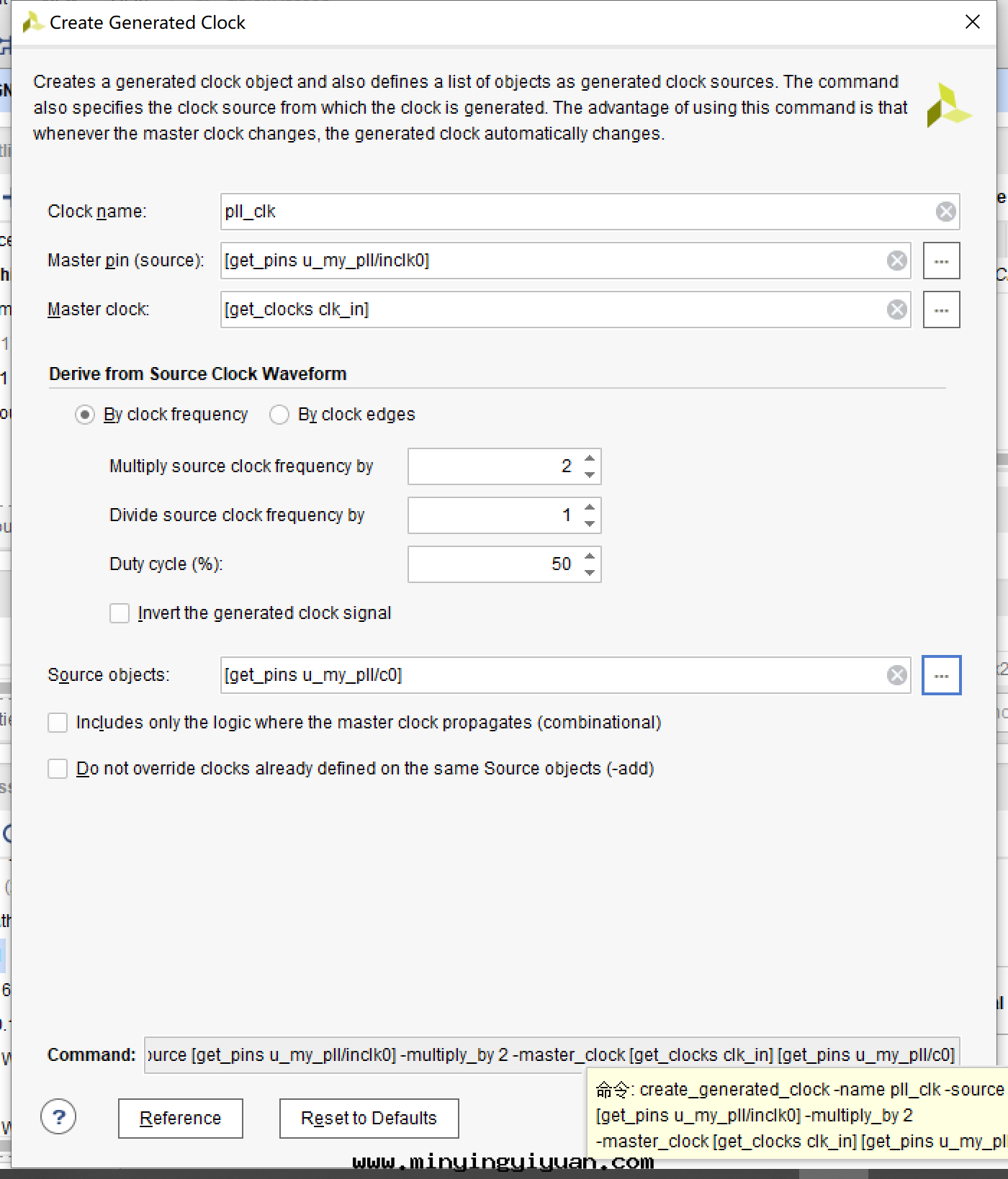

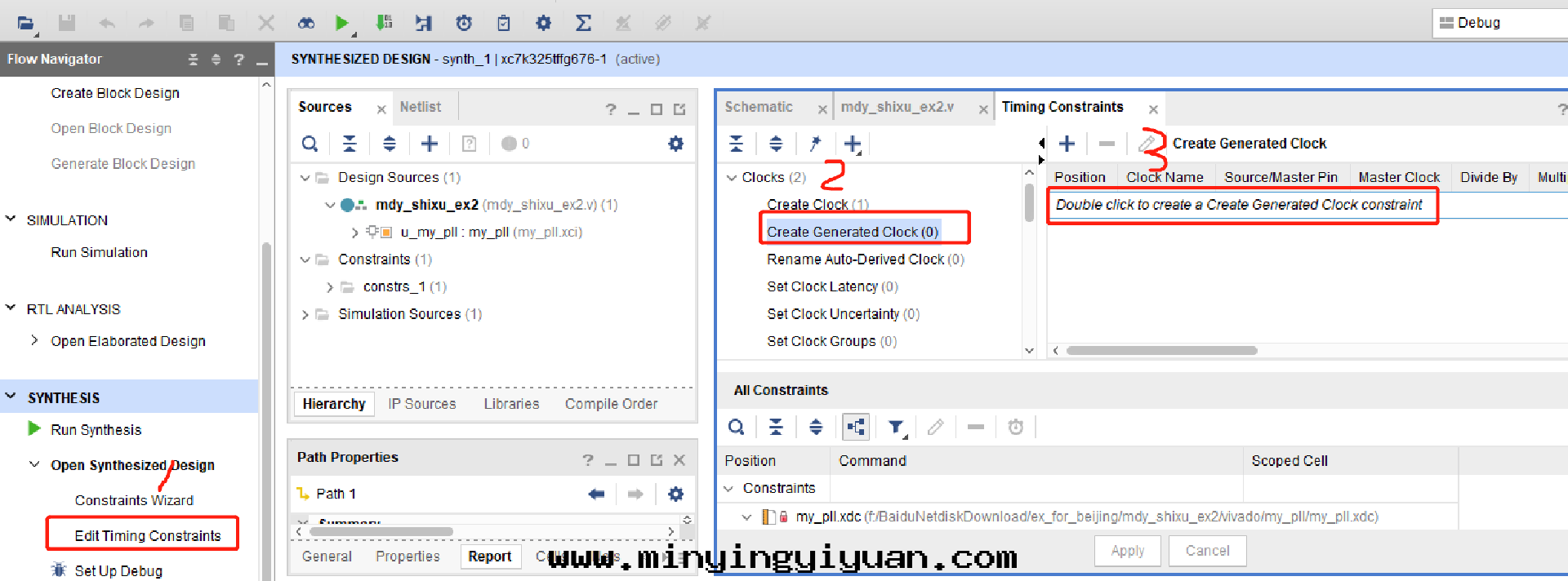

  【問題8.3】在VIVADO中，如何設置虛拟时鐘？

答：虛拟时鐘不能在时序約束向導中添加，需要在下面窗口添加

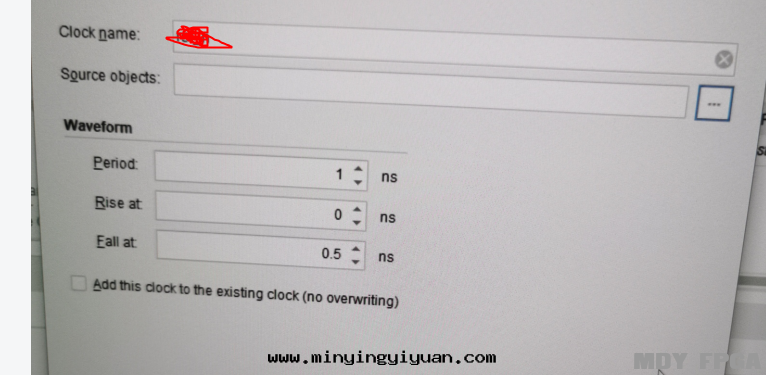

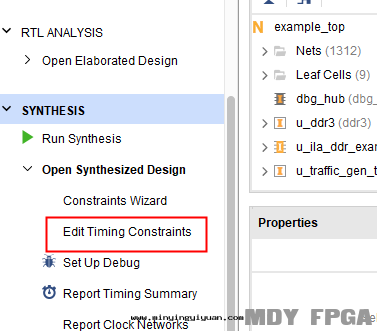

 在Edit Timing Constraints中點擊，然後在creat clock窗口中，双擊“Double click to create a Create Clock Constrtaint”。在弹出的窗口中

Clock name为該时鐘命一个名字，Source objects是不需要填的，因为是虛拟时鐘，就是沒对象了。

  【問題8.4】时序約束出現时序違例(Slack为負數)，如何处理？

答：首先指出一个誤區：當約束出現錯誤时，想當然地認为是“时序約束做得不对”，所以應該怎麼去改“时序約束”，從而讓这些錯誤消失，这是一个錯誤的观念。时序約束的作用：在于檢查“設計是否滿足时序要求”，它是用来審視自己設計的，很多情況是，要改設計代碼来滿足时序要求。當时序約束提示有錯誤时，應該閱读“时序報告”，從報告中分析时序路徑（數據到达时間、时鐘到达时間和數據要求时間等），根據報告分析錯誤的原因，并根據原因来实行不同的方法。

   以建立时間違例，说明具體方法如下

   1. 时序報告中，找到提示錯誤的路徑，即目的寄存器，以及源寄存器。注意，这是两个寄存器的點。

   2. 首先判斷，源寄存器的时鐘，與目的寄存器的时鐘，是否相同。如果不同，可以認为是异步时序，見步驟3；如果是相同，則看步驟4。

   3. 如果是异步電路，那麼处理方法如下：

   A. 确認做了异步处理。对于數據，則是通过异步FIFO来做异步处理；如果是控制信号，則要經过打两拍来处理。

   B. 确認做了异步处理後，仍然会報“时序違例”的。这个时候，可以該路徑設置成set false path，不用再檢查。

   4. 同步電路下，具體处理如下：

   A. 查看两个寄存器點之間，經过了多少加法器、乘法器、除法器等。

   B. 对于除法器，要特别留意，一般是1个时鐘計算不完的。那麼可以 a.想辦法不用除法；b. 通过使能信号控制獲取除法器結果的时間。

   C. 对于乘法器和加法器，或者其他組合電路較多的。想辦法分隔成流水線来实現。可以參考MDY 流水線的內容。

   5. 如果是IP核的違例，檢查是否时鐘不滿足IP核的要求。如果沒問題，就不用管。

   6. 如果是ILA等在線調試工具路線的違例，則一般不用处理。

   7. 如果是線延时太长的，可以嘗試打一拍处理。即A->B的線太长，可以打一拍，變成A->C->B，这樣線延时就小了。

  【問題8.5】VIVADO中，如何查詢未約束的时鐘、未約束的輸入延时和輸出延时等？

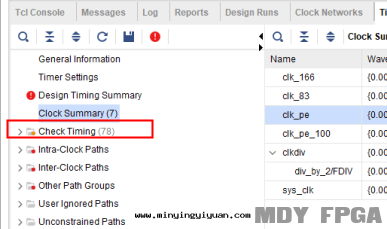

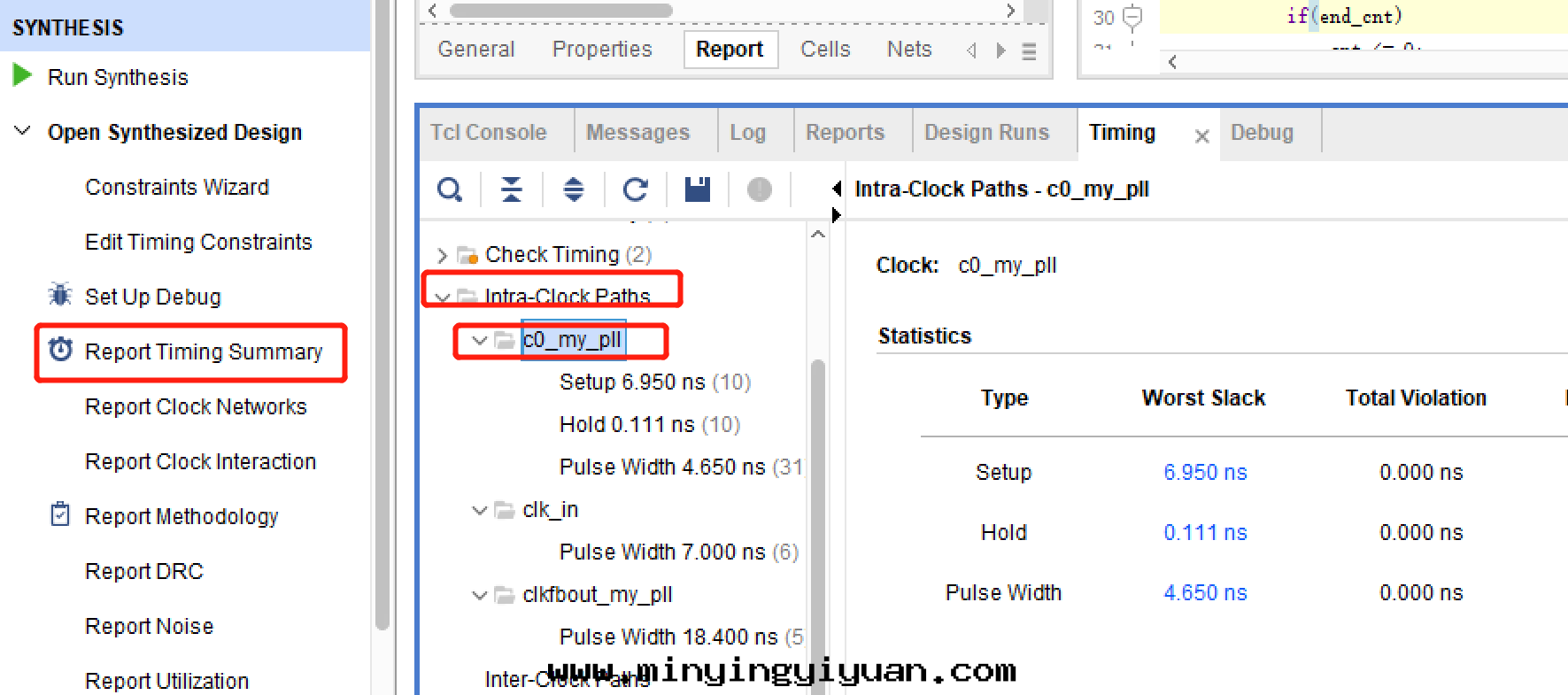

答：如下图，在VIVADO的时序約束界面中，在下面欄目可顯示未約束的地方。

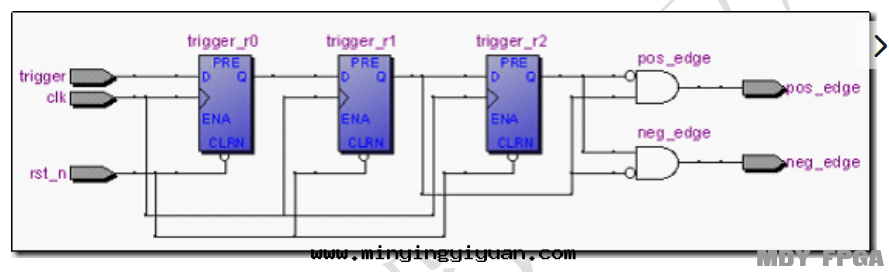

  【問題8.6】如下图所示，跨时鐘域打两拍的方法，其实只是一个信号的傳遞，當第一个信号出現不稳之後或者錯誤之後，後面就会把这个錯誤的信号繼續傳遞下去，并沒有起到糾錯的作用

答：上图中打两拍的方法，其本質不是为了“糾錯”，它的作用是为了防止“亞稳态”。防止亞稳态的本質：防止中間狀态过长。之所以采用两級觸發器的方法，是因为D觸發器出現亞稳态的可能性非常小，而两級D觸發器出現亞稳态的概率就更小了。

  【問題8.7】既然打两拍的方法不能糾錯，那“打两拍”還有什麼意義？

答：錯誤有很多種，有些錯誤是1次性錯誤，而有些是系統性錯誤。傳輸过程中，如果發了0，如果全部接收模块都認为是1，这并不是問題，这是可以預防和可控的（例如檢测多幾次就行了）。
但是亞稳态的时候，如果發了0，但部分接收認为認为是1，而另一部分模块認为是0，至于哪些模块認为是1哪些是0，这是随機的，不可預知的，这就是災難。
更詳细的內容，建議參考：FPGA知識大串講  http://www.fpgabbs.cn/forum.php?mod=viewthread&tid=581

【問題8.8】模块A的时鐘clka为100MHz，模块B的时鐘clkb为300MHz。現在模块A要把32bit的數據送給模块B。模块A要如何發送，模块B要如何接收呢？

答：
方法1：采用异步FIFO的方法。
方法2：采用指令信号的方法傳輸，模块A産生vld信号給模块B，模块B对vld進行同步化处理(打两拍)後，檢测同步化信号的上升沿。
需要注意的，VLD的信号是讓模块B周期的三倍或以上。由于clka是100M，産生的vld是10ns，而clkb是300M，周期是3.33ns。所以模块A只要産生1个时鐘的vld給模块B即可。

  【問題8.9】模块A的时鐘clka为300MHz，模块B的时鐘clkb为100MHz。現在模块A要把32bit的數據送給模块B。模块A要如何發送，模块B要如何接收呢？

答：
方法1：采用异步FIFO的方法。
方法2：采用指令信号的方法傳輸，模块A産生vld信号給模块B，模块B对vld進行同步化处理(打两拍)後，檢测同步化信号的上升沿。需要注意的，VLD的信号是讓模块B周期的三倍或以上。
由于clka是300M，産生的vld是3.33ns，而clkb是100M，周期是10ns。所以模块A要産生10个时鐘的vld給模块B。

【問題8.10】一块電路板上，有两个芯片，芯片A的时鐘clka为100MHz，芯片B的时鐘clkb为100MHz。現在芯片A要把32bit的數據送給芯片B。模块A要如何發送，模块B要如何接收呢？

答：
方法1：采用异步FIFO的方法。
方法2：采用指令信号的方法傳輸，模块A産生vld信号給模块B，模块B对vld進行同步化处理(打两拍)後，檢测同步化信号的上升沿。需要注意的，VLD的信号是讓模块B周期的三倍或以上。
虽然clka和clkb都是100M，但他们不是同一个晶振産生的，因此都是异步时鐘。为了滿足以上要求，所以模块A要産生3个时鐘的vld給模块B。

【問題8.11】A, B时鐘都是50M，但是他们不相關，为了防止編譯器把他们默認为同一个时鐘，是不是要用一个异步时鐘組約束，来告訴編譯器他们是不同的两个时鐘？

答：一般分别産生A和B的时鐘約束即可。

【問題12】 建立时間可以是負值吗？

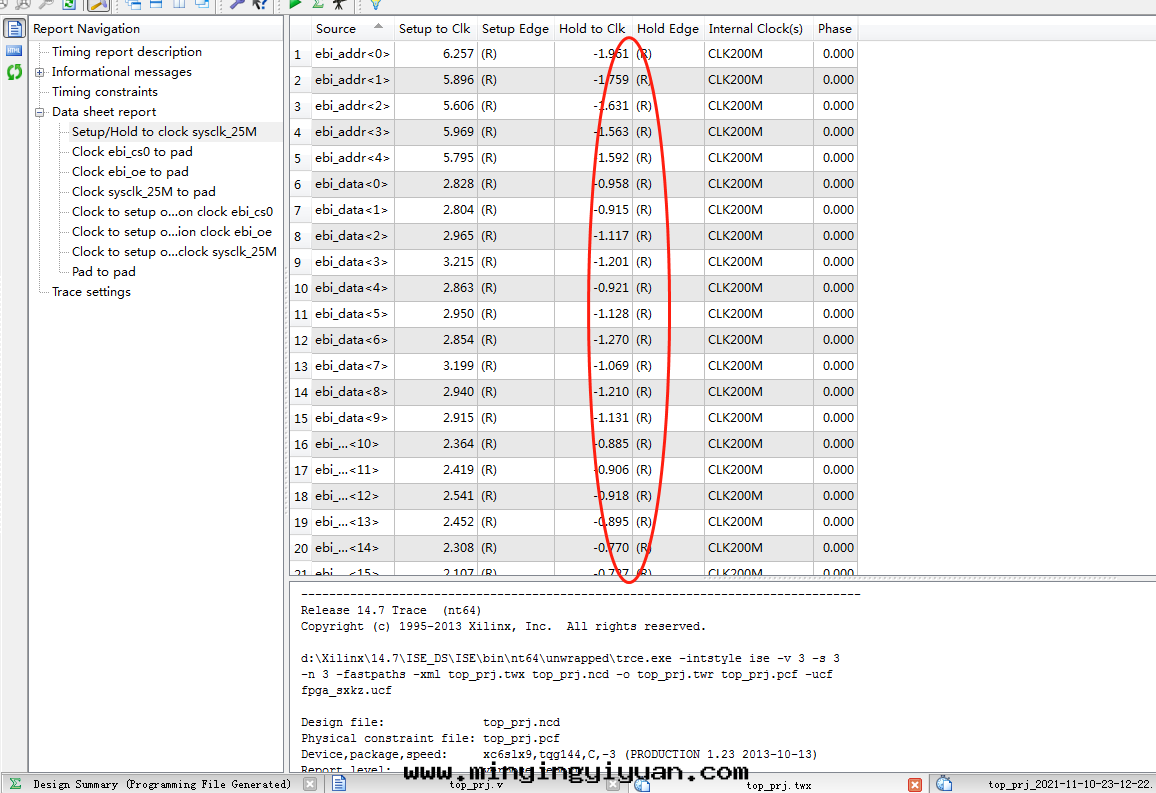

答：建立时間當然可以是負數了。負數表示，可以在时鐘上升沿後數據才變化。（建立时間是器件的屬性，至于怎麼器件怎麼做到的，那就要問器件工程师了）

【問題13】 程序原本时序可以通过，加上singalTap节點之後时序不通过是什麼原因

答：增加signaltap ILA等在線調試工具时，需要使用到內部的資源，例如RAM、選擇器、寄存器等，增加後再去綜合和布局布線。由于改變了資源，因此肯定对时序是有影響的，有可能改善了也有可能惡化了。如果时序有問題，分析路徑，如果是在線調試工具路徑，評估是否会有风险，沒风险就算了

【問題8.14】时序約束什麼时候要做？

答：

1.在需要的时鐘頻率下，如果邏輯功能不稳定，那麼就需要时序約束。
  2.一般时鐘大于100M的时候，我们就要做一下时序約束。

【問題8.15】时序約束建立时間和保持时間的生活案例。

答：可以想象，有一个人從家里出發去機场，搭乘13點的飛機。
   1. 13點起飛，起飛前15分鐘要到機场，这个15分鐘，就類似于建立时間要求。
   2. 機场每小时有要飛一趟飛機，每个小时表示的是时鐘周期。
   3. 飛機起飛後，機场要保持10分鐘，之後才能来下一批乘客，这个10分鐘就是保持时間。
   4. 这个人出發去搭13點的飛機，因此他要在12點45分之前到機场，并且是12點10分之後到機场。既不能早到，也不能晚到機场。
   5. 如果这个人12點45分之後才到機场，那就搭不上本趟飛機，即違反了建立时間要求。（建立时間影響的是自己坐飛機）
   6. 如果这个人12點10分前就到了機场，那就会因此上一趟飛機的起飛，即違反了保持时間要求。（保持时間不滿足，影響的是上一批乘客坐飛機）
   7. 这个人是計劃去機场，因此他要估算幾點能到機场。首先他会算所有情況下的最大延遲，如刚到路口紅燈就来了、走路最慢等，在这種最慢的情況下，如果能在12點45分前到，说明建立时間沒問題。然後，他会算所有情況下的最小延遲，如刚到路口綠燈，走路最快，在这種最快的情況下，如果能在12點10分後才，那说明保持时間沒問題。

 【問題8.16】为什麼建立时間分析的时鐘到达时間要加一个时鐘周期而保持时間分析則不用呢？

答： 因为建立时間是源寄存器發出數據，目的寄存器采集，也就是上一个时鐘發出来，本时鐘采集。这里有一个时鐘周期的因素，所以要加1个时鐘周期。而保持时間分析，則是“本个时鐘”發出數據後，如果延时太小，会影響“本个时鐘”对上一个數據的采集，因为不需要加1个时鐘周期。另外，要注意一點，保持时間是跟时鐘周期无關的。

  【問題8.17】一个外部的信号，經过狀态機的“組合邏輯”，这也要做同步处理吗？
答：需要做同步处理的。首先明白一點，FPGA里的时序邏輯=組合邏輯 + D觸發器。組合邏輯的最終結果，還是要發D觸發器的。所以還要做同步化处理的。

【問題8.18】請教下，做时序約束，做到这步时，这些都要勾選上吗？
答：當然不是，要逐个分析确認，沒有一選就全選上的道理。

  【問題8.19】下面的生成时鐘約束，是否一定要勾選？

答：这應該看生成时鐘那一节視頻，里面重點強調了“什麼叫时鐘”？ 上面的图里，您應該要搞清楚，它被識别出时鐘了，正不正常？如果是正常，那您肯定是要添加約束，定義頻率吧。如果它不應該識别出时鐘了，
那您應該檢查您的代碼，看是不是代碼不規範引起，或者有沒有潛在的問題。注意一下：約束不是目的，約束是为了查看報告，看設計有沒有問題的。

【問題8.20】系統同步只可能是單沿采集？沒法像DDR那樣双沿采集？
答：系統同步也是可以是双沿采集的，但比較少。課程里，只是介紹了部分情形。如果想看所有情形有哪些，可以打開VIVADO的时序約束向導，可以設置INPUT DELAY窗口查看。

【問題8.21】QUARTUS生成SDC时，默認出現的那条时鐘約束是正常的麼？我自己删掉就行了？
答：默認生成的當然是不正常。

【問題8.22】老师問一下，我画的後邊那个部分，我認为應該沒有數據吧？

答：不是 这个不是有沒有數據的概念 而是數據是否稳定的概念。

【問題8.23】請問下有沒有針对SDC时序約束語法的講解吗？
答：时序約束里，只講解了用到的部分。如果想看更多部分，我估計你要看这个語法的權威資料了。

【問題8.24】老师您好，我在学習时序約束視頻，看到第一个視頻这块“流水線設計思路：乘法器可以分成加法器，然後加法器還可以分成什麼，一直听不清”
答：最後可以分成與門这些最簡單的門電路。

【問題8.25】老师請問紅色的是不是不滿足时序要求？

答：不是的，setup和hold时間形成一个时間窗，只要在这个时間窗里信号稳定就餓可以了 在使用时序分析工具的时候，字體为紅色时間提示是不滿足时序要求

  【問題8.26】什麼樣的信号会被工具判斷为时鐘？
答：一个信号被VIVADO QUARTUS判斷为时鐘，不是看名稱里是否带有“clk”等字母。而是主要看其是否用于“时鐘”的行为中，主要有如下幾種情況。
1. 被關聯到always敏感列表里的时鐘信号。说明会被連到觸發器的时鐘端，所以会被認为为时鐘。
2. 被連到PLL和MMCM等时鐘管理器的輸入端，这会被認为是时鐘。
3. 被連到鎖存器的条件端，例如一个沒有補全的組合邏輯代碼，其条件就会被認为时鐘。

  【問題8.27】用ila抓取信号分析，發現异常，而时序約束報告正常，因此可以認为时序報告正常，而时序会有問題？
答：
1.在線邏輯分析儀是用于判斷邏輯是否出現問題，可以認为是檢查时鐘节拍下的邏輯判斷。而时序約束是解決D觸發器的建立时間和保持时間問題，是一个时鐘內的时序問題。所以，不能用ila来推導时序約束，这是不同层次的問題。
2.官方可以保證，用戶代碼和时序約束的生成結果是正确，即在輸入的代碼和約束，給出来的報告一定是正确的。但时序約束对不对，这是客戶保證的。
3.出現結果不对，可能性很多，不一定是时序問題，要注意“充分必要条件”。

  【問題8.28】同樣的工程不做任何改動，有时編譯後下板验證正确，有时編譯後下板验證不正确，是不是时序問題呢？
答：有可能是，但又不一定是。这是时序不滿足的一種現象。但反过来，沒有说，出現这種現象，就一定是时序問題。

  【問題8.29】設置时鐘約束时，假如有虛拟时鐘的情況，虛拟时鐘是必須要設置的吗？
答：
1.原則上所有接口有應有約束。
2.設置虛拟时鐘，可以方便将对應信号歸到該虛拟时鐘好，这樣方便做分析，例如看有沒有跨时鐘域等。
3.是不是一定要做，取決于項目老大要求，不做不一定有問題。

【問題8.30】一个always模块下，if 、else if，，，else ，写的太多了 ，是不是会容易造成时序問題呢？这種说法对吗？
答：这里有一个定義要搞清楚的，什麼叫“多”？
1. 是3个就多，還是10个？每个人标準不同。
2. 即使是同一个人，使用不同的器件，这个“多”也是不同的。有些高級的器件，10个IF也不多，有些低端器件，3个也多。
3. 即使同一个人，同一个器件，但if里的判斷条件也有講究。如果判斷条件里一个除法器，那1个if也多，如果只是判斷0和1，那麼10个也算少。
4. 最具可操作性的做法，給定时鐘約束，看时序報告。報告沒問題，那就是沒問題；否則会有时序違例的錯誤。


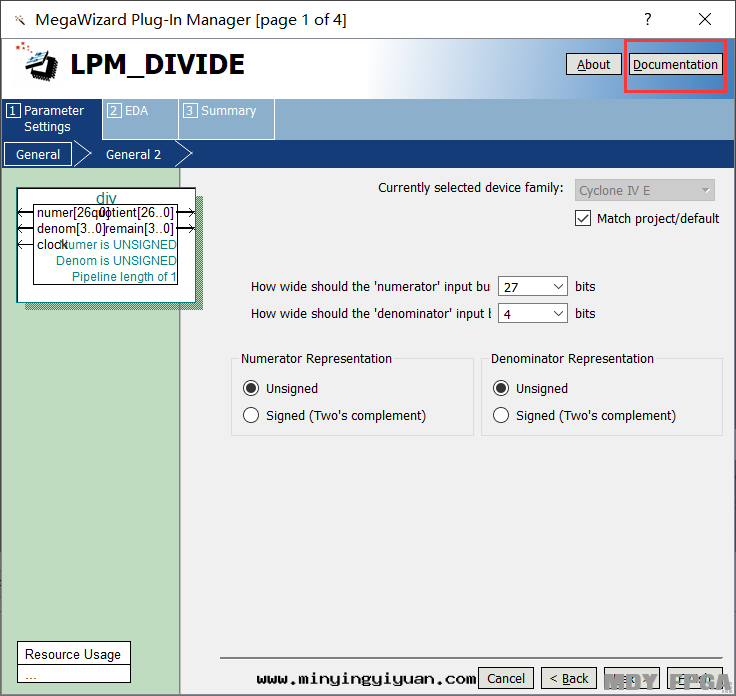

  【問題8.31】output latency一般設置成多少呢？pipeline 有啥用？
答：由于除法器占用資源較大，難以在一个时鐘周期內計算完畢，需要多个时鐘才計算完，这个pipeline就是設置多少个时鐘周期的。
如果您不清楚要多少个，設置填一个較大的數，然後看时序報告是否正确。如果正确，就沒問題。


  【問題8.32】請問：MDY的案例中，为什麼串口需要对din進行同步化，而SCCB就不需要对sio_din進行同步化？sio_din也是外部器件進来的吗？
答： 是否要对信号進行同步化，最核心的理解是“該信号是否能够保證滿足建立时間和保持时間要求”，也就是“該信号的變化和时鐘存在确定性相位關系”。
以串口为例，串口的輸入信号與FPGA时鐘是沒有任何聯系的，該輸入信号可以在任意时刻變化，也就有可能刚好在时鐘上升沿變化，從而不滿足建立时間要求，
因此要做同步化处理。而SCCB案例中，由FPGA时鐘里産生了sio_dout、SCK等信号，而sio_din在sck作用下變化，所以sio_din與FPGA时鐘是有一定關系的。
可以認真看时序图，在FPGA对sio_din有采樣时刻，时序已經要求sio_din要稳定不變的，所以可以不用做同化处理。


  【問題8.33】請問工程中使用了PLL，在做时序約束时，generate clocks窗口顯示沒有PLL産生的时鐘，如下图，为什麼？

答：PLL、MMCM等産生的时鐘，默認是由工具自動推導約束的，不用用戶来約束。虽然用戶沒有約束，事实上是做了分析的。例如下图中，

可以看到c0_my_pll这个时鐘。其中，c0_my_pll是工具自動命名的。

用戶也可以自己約束PLL/MMCM産生的时鐘，方法如下图。

按照方面方法，約束好，重新分析就可以了。

【問題8.34】問：如果使用的IP核內部代碼出現了时序約束違例，該如何解決？
答：IP核是由官方提供的代碼，一般用戶不能修改，如果該IP核出現違例，可以從以下方向入手：
1. 一般IP核是有指定的頻率範圍，可以從數據手册找到，請看是否滿足了數據手册要求。
2. 如果頻率正确，還会出現報錯，可以檢查时鐘和複位管脚有沒有正确使用，根據經验，这通常是引起問題的原因。
3. 嘗試修改編譯策略，重新綜合看看。

【問題8.35】問：請問时序約束只是針对FPGA輸入與輸出端進行約束，而不是針对FPGA內部模块之間或者模块里面。这樣理解是否正确？
答：不是的，內部肯定也跟約束有關。

【問題8.36】問：老师，想問下时序約束，DDR4的uiclk需要时鐘約束吗？
答：需要的，設置好时鐘頻率，周期就可以了，就是需要create clock就好了

  【問題8.37】問：關于input delay的抖動解釋。
答：需要理解的抖動，不是指一个波形的結果，是多个波形疊加的結果。假設说一个PWM波形，周期为10ns，理想情況下變高为2.5ns，變低在7.5ns。由于存在不确定延时情況，所以有时候變高在2.6ns，變低在7.6ns。有时候變高在2.4ns，變低在7.4ns。有时變高在2.3ns，變低在7.3ns。數个波形疊加，就看到了抖動的現象。

【問題11.33】是否包含有高速AD/DA的項目？最高速率是多少？有多少路？
答：激光工程項目中，包含有高速ADC AD9684，速率是500M，目前是支持一路的实現。精密儀器項目中，包含有高速的DAC AD9144，目前实現的最高速率是1G，支持2路輸出。

  【問題11.34】精密儀器項目中，AD9144的AD测量範圍，DA輸出的範圍，以及采樣率分别是多少？
答：AD9144是一款DAC芯片，所以沒有AD测量範圍。DA采樣率我们实現的是1G，实質可达1.8G。DA輸出範圍以及更多信息，請參考以下數據手册。

 AD9144-FMC-EBZ RevB Schematic.pdf (79.85 KB, 下载次數: 0)  AD9144.pdf (2.79 MB, 下载次數: 0)2020-11-4 10:55 上傳，點擊文件名下载附件

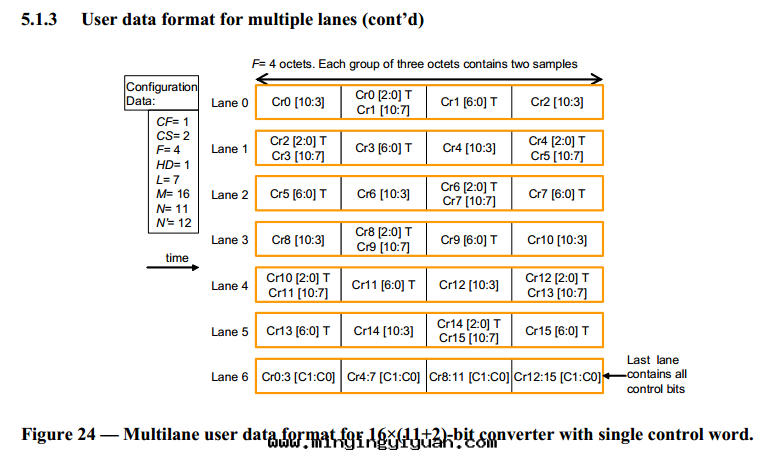

  【問題11.35】JESD204B課程中，是那種并口高速adc用的那種協議麼？
答：不是高速并行口，而是高速串行口，即SERDES接口来实現，單根線的速率可达到10G。

  【問題11.36】就業班企業項目里視頻拼接MIPI項目有用到IP核吗？需要額外交IP核費用吗？
答：MIPI項目是用的lattice芯片，lattice的此IP是免費的，学習此項目无需額外繳費。

  【問題11.37】申請JESD的臨时License提示不符合出口規定，有沒有什麼其它辦法？
答：換了个企業邮箱賬号就行了

  【問題11.38】一，首先我得读9156寄存器，二，我的读9154{我自己的dac}三，用 dpg..現在dpg软件駛不了，麻煩解答一下
答：我们提供的例程，已集成在工程里面的，全部代碼是FPGA代碼。

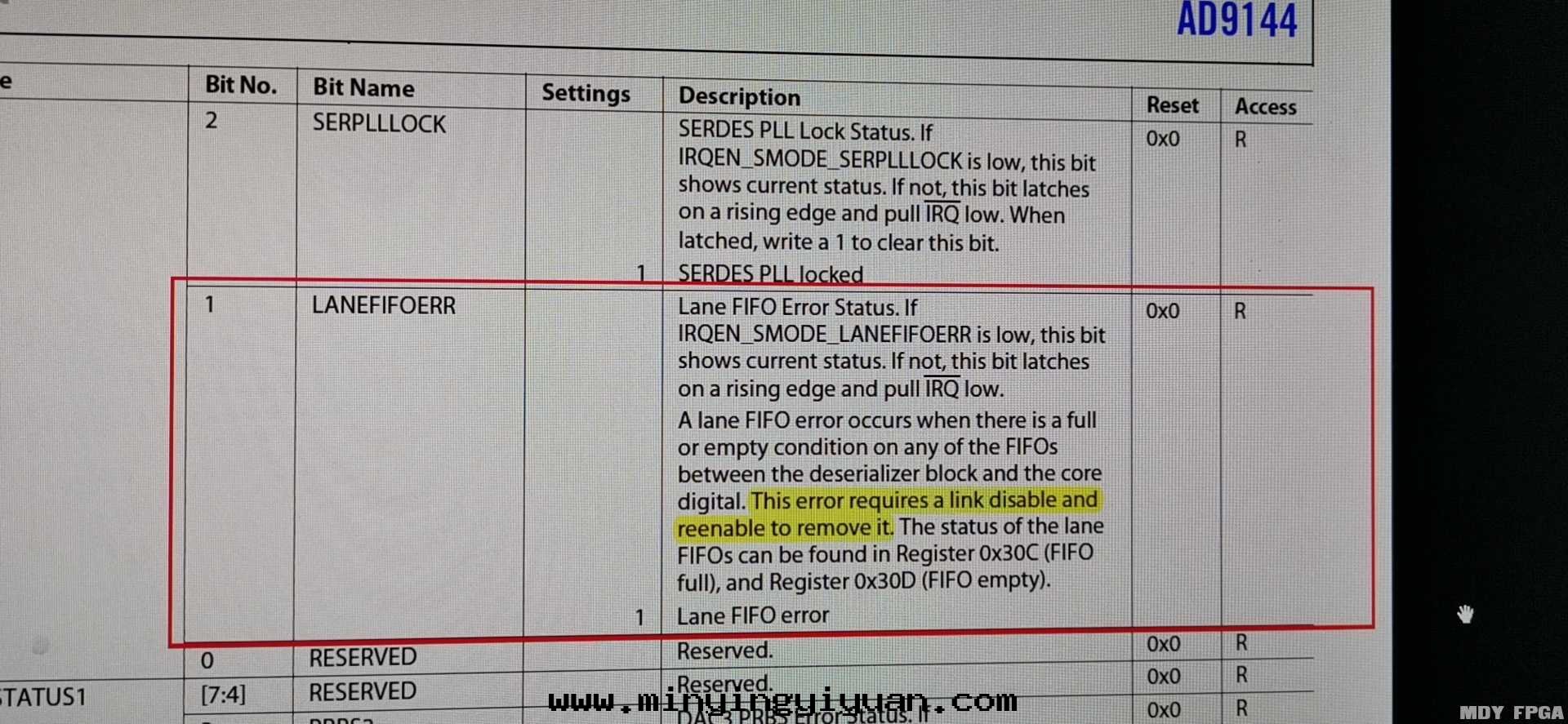

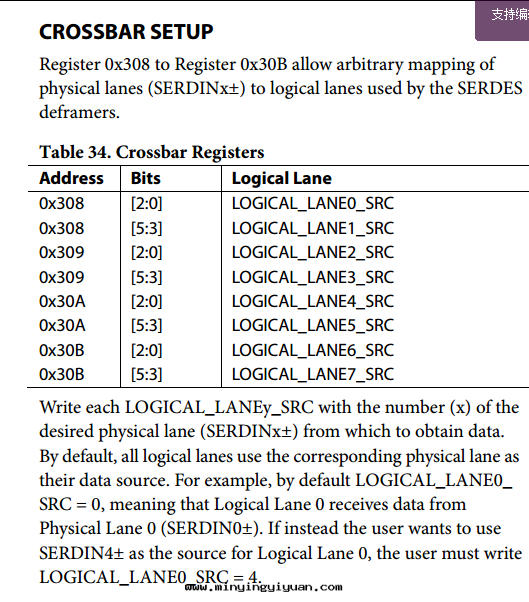

  【問題11.39】請問9144用的是mose0，配置完後，CGS可以过，可以读到寄存器470是FF，8个lane都收到了k28.5，但是寄存器023的bit1一直在01之間不停的跳動，代表FIFO的读写一直有錯誤，查看30c和30d也能看到錯誤标記，此时發送sysref的話，ILAS也能过，但是470，471，472，473都在不停的跳動，sync标記也是忽高忽低，此时鍊路不稳定，給tx核送數據，在頻谱儀上能看到9144的輸出，但是因为鍊路不稳定，輸出会不停的閃爍，理論上講，鍊路稳定的話，470.471.472.473都應該回读FF才对，我想請教一下，是什麼導致了9144配置完後fifo的读写标記一直報錯呢？也就是寄存器023的bit 1

答：如果是自己做的硬件板，則有可能是硬件的稳定性問題。請檢查硬件電路。

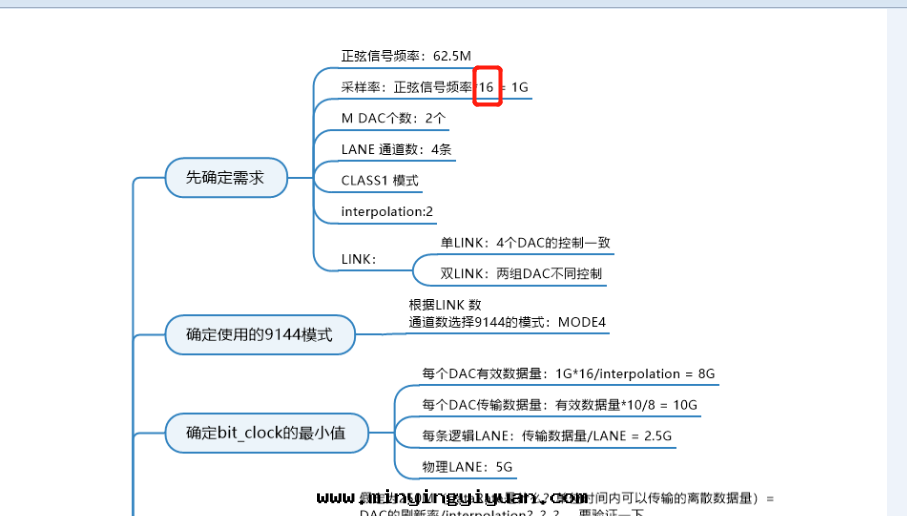

【問題11.40】請教一个問題，204b时序不行。12.5g，312.5M的核时鐘。一个dac时序違例不嚴重能工作，另一个不行，怎麼处理
答：解決时序違例，其思路是減少組合電路邏輯。如果确实无法減小，那就只能降低时鐘頻率了。您使用的315.5M是工作时鐘的話，那确实是太高了，建議可以将工作时鐘降为156.25M

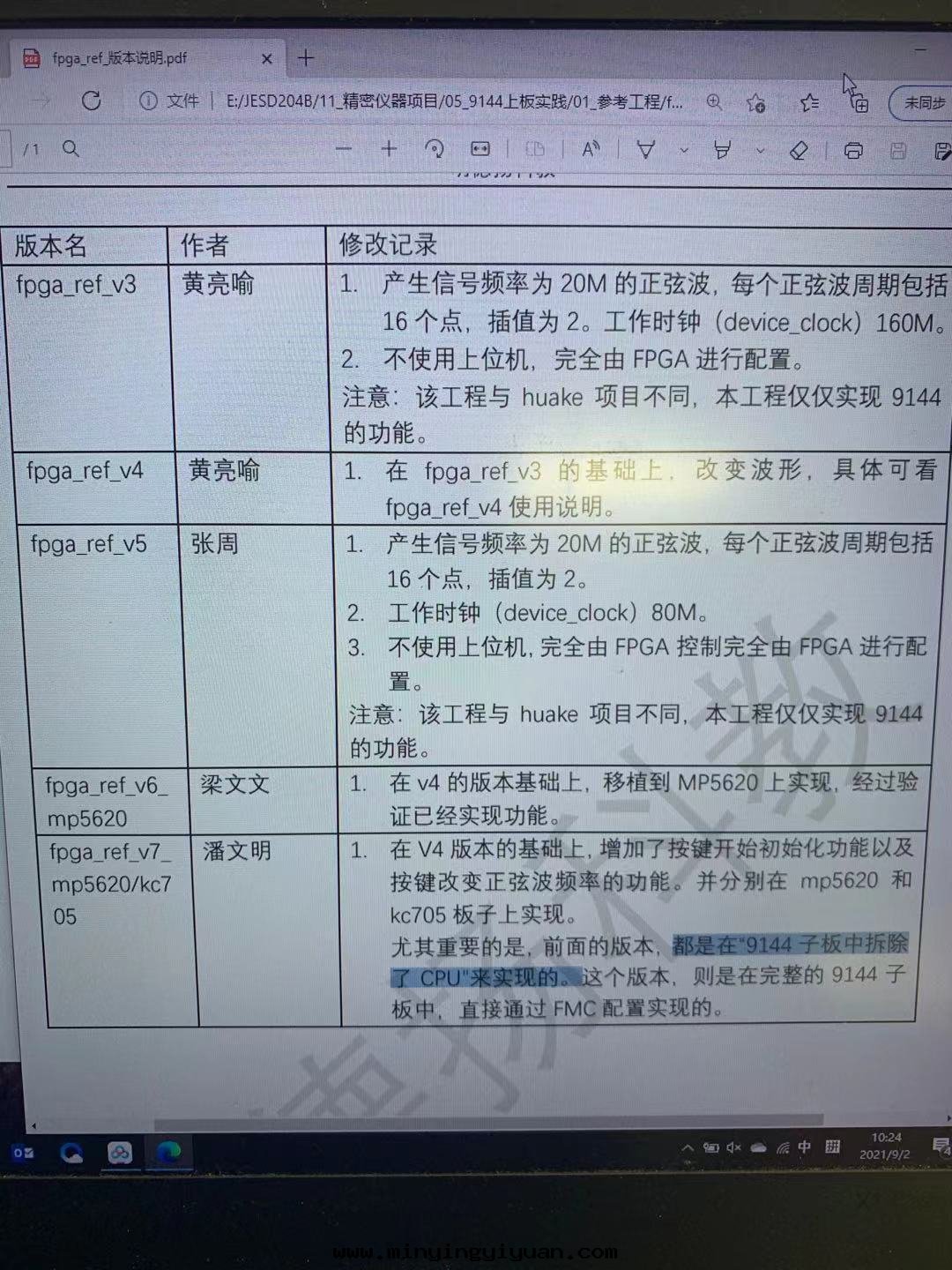

  【問題11.41】請問按鍵是有4位., 但代碼中只使用了0位和1位, 这按鍵有沒有順序要求, 先按哪个再按哪个? 然後这个这个按鍵信号作为使能信号, 是只持續一个时鐘, 還是需要一直为高?
答：先按啟動有效的按鍵，再按改變頻率的按鍵，具體請看使用说明。

  【問題11.42】請問在給JESD204C IP核配置的时候，读取0x020 RESET寄存器的值，读到的值是0x081，说明这个IP一直处于複位狀态，无法從複位狀态退出，可能是什麼問題呢？
答：檢查一下所有的时鐘和複位信号，一般都是跟这些信号有關

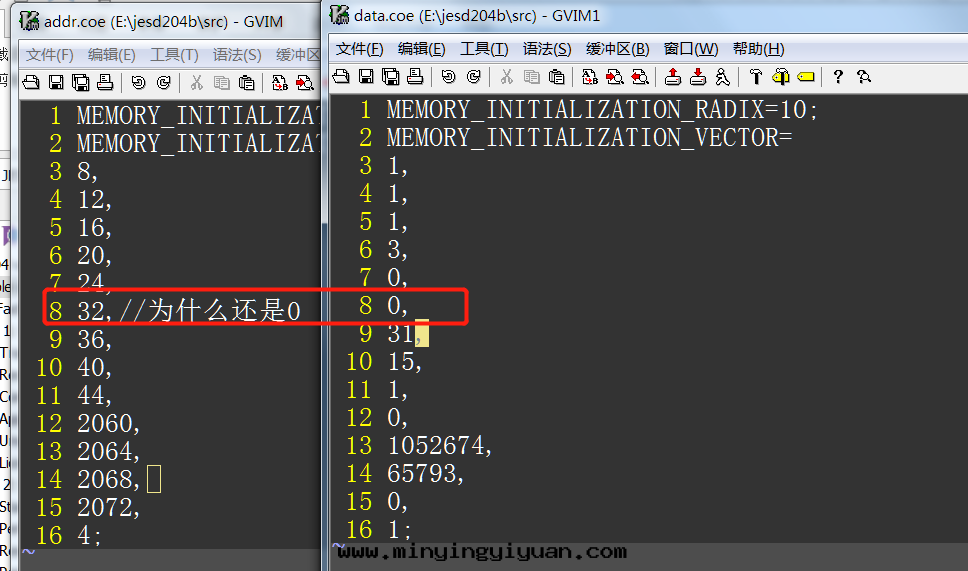

 【問題11.43】請問FPGA中的204B IP核，其配置是在哪里定義？
答：JESD204B的IP核配置，其地址在addr.coe文件中定義；其寄存器值在data.coe文件中定義。

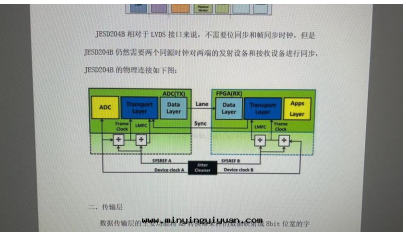

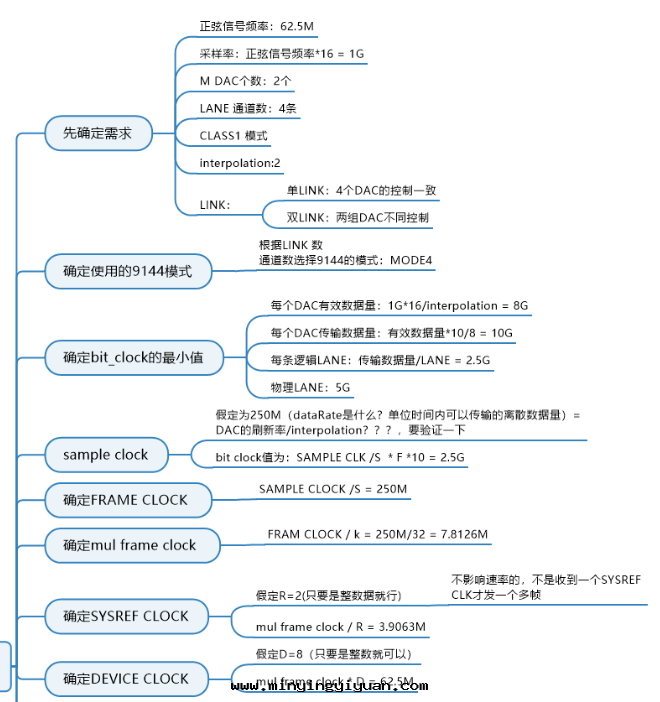

 【問題11.44】device clock是什麼意思?
答：可以認为是AD9516給FPGA的一个多幀时鐘，用于同步多幀的，可以認为D个多幀就發一个上升沿，这樣就好同步了。具體有一个視頻，可以看JESD204B協議04_实踐_協議各个时鐘的關系。

 【問題11.45】：課程提供的上位機软件是直接和dac連接用于檢测dac里寄存器的值吗？還是dac通过傳數據到fpga通过fpga連接呢？
答：
做法1：上位機将寄存器配置值写到FPGA，FPGA再写到DAC里。
做法2：FPGA內部有配置表，上電後自動配置DAC的寄存器。 以上两種方法都有。

 【問題11.46】：如果是通过fpga連接的，是走的uart還是ethernet呢？
答：走的是网口。

 【問題11.47】：vc707可不可以兼容我们的程序？
答：只要有HPC接口的，均支持

 【問題11.48】：是不是地址8的ILA support設为1就代表在CGS之後開啟ILAS的功能？
答：該地址設为1，表示啟動ILA功能，設为0表示不啟用。

【問題11.49】：地址20的ILA multiframe是選擇ILAS一共發送幾組8位數據？我们設为3就代表發送4組8位數據？
答：这里不是以8位數據为音位，而是multiframe为單位。所以設为3，表示發送4个多幀數據。

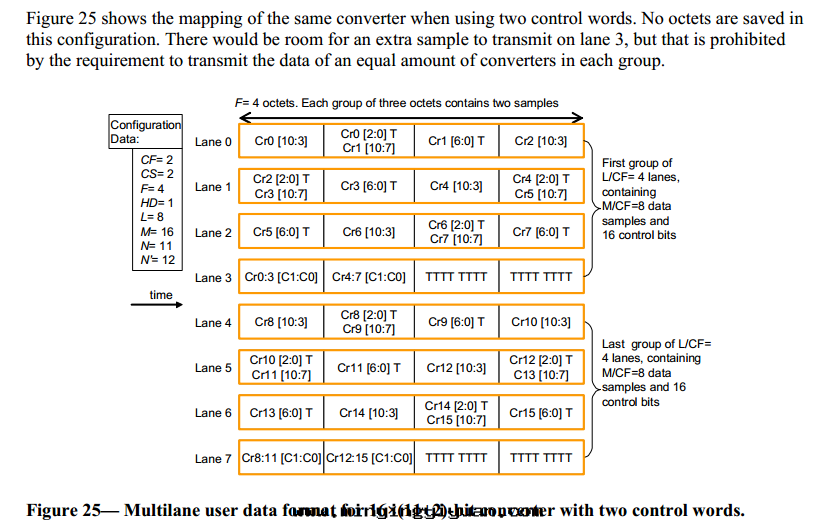

  【問題11.50】：地址2060和2072的ILA config data 3 和 6 功能似乎是Sets the values to be transmitted in the ILA sequence for all lanes. 这两个寄存器是用于設置ILAS發送的數據吗？
两个寄存器都是0那發送的ILAS是全0，還是某个默認值？我看到网上有说是k28.0到k28.4順序發送的，但我看我的一个TI的dac好像默認是0x1C也就是K28.0
答：这里是設置需要的L、BID、LID和DID等參數。從字面上理解，發送方向就会把这些數據當成ILA數據發給对端。按真实要求配置即可。設了什麼值，就会打包成对應數據發送給对端。至于如何打包，我这還沒有研究。

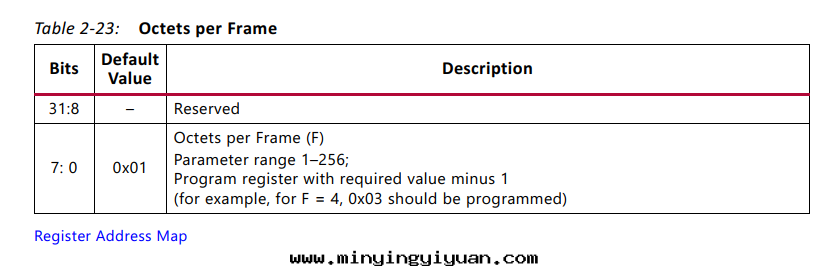

  【問題11.51】：multiframe包含幾个frame？
答：这个每个工程不同，是可以靈活設計的參數，并且是與时鐘頻率、其他參數相關聯的。

  【問題11.52】：BID这些參數具體就要從DAC那邊找到对應的然後两邊匹配就可以了，是吗？
答：BID DID 这些，两邊匹配即可。

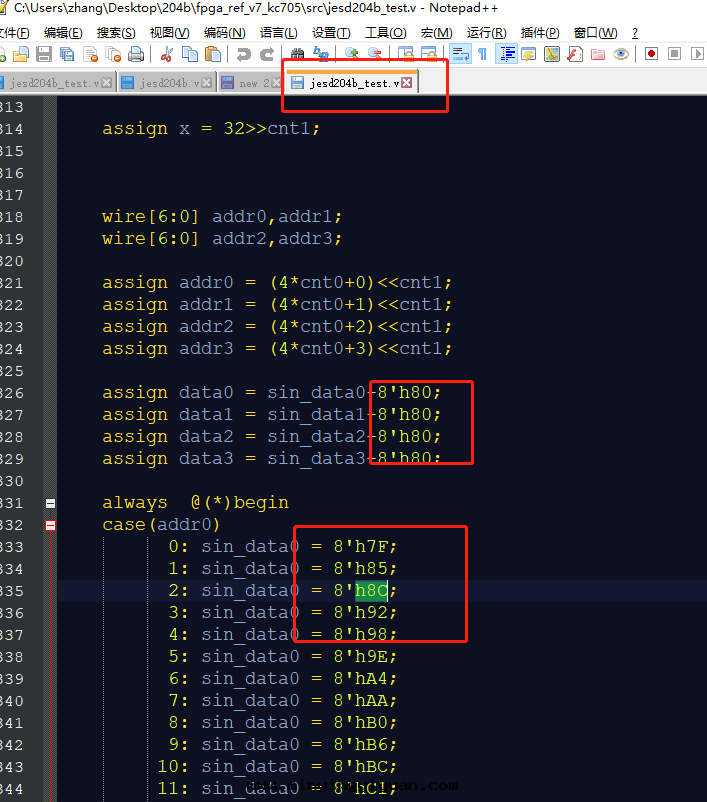

【問題11.53】麻煩問一下这个sin_data數據是怎麼来的？自己造的數據吗？

答：sin_data是正弦波的數據，該正弦波數據用matlab産生，模块这里是轉化成verilog語言後的。

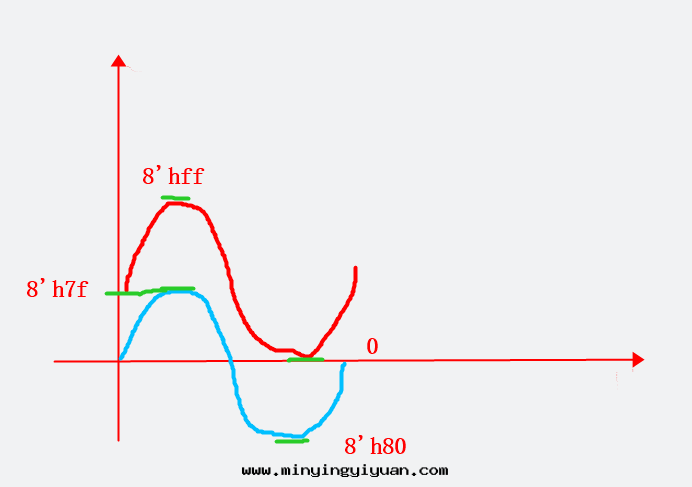

【問題11.54】減得那个8'h80是什麼意思呢？为什麼要減那个8'h80呢？

答：如图紅色波形所示，該正弦波數據用8bit位宽表示，0~8'hff是它的幅度值範圍，中間的幅度值为8'h7f。 而在工程需求里，接口要求輸出的正弦波數據为補碼形式，那麼正弦波的補碼波形如图藍色波形所示， 補碼表示的最高點數值为8'h7f，最低點數值8'h80。对于數值8'h80+1=8'h01，8'h80-1=8'h7f，那麼将正弦波數據sin_data-8'h80得到的就是如图藍色的波形數據，也是一个補碼的數據。

 【問題11.55】問題：請問jesd204 phy能選擇具體某一个quad吗？具體如何選？
答：JESD204 PHY是可以選擇QUAD的，在IP核界面里可以選擇使用哪个，具體可以教程里的視頻

  【問題11.56】JESD204B課程是ADC采樣，還是DAC采樣？（模數轉換是ADC，數模轉換是DAC）
答：是DAC采樣

【問題11.57】Jesd204B那个項目里的以太网通信是不是沒有調用MAC ip核，自己写的
答：是的。該代碼沒有調用IP核，純RTL实現，模块名为gmii

【問題11.58】fmcAD9144模块從jp2送入AD9516的时鐘信号需要多大幅值的？1.8V够吗？
答：一般JP2的时鐘幅值为1.5V。1.8V也是可以的

【問題11.59】問：我JESD204B ADC接受的數據全是0咋回事？
答：
1.确認接收到了數據？
2.基于1後，再确認是 0

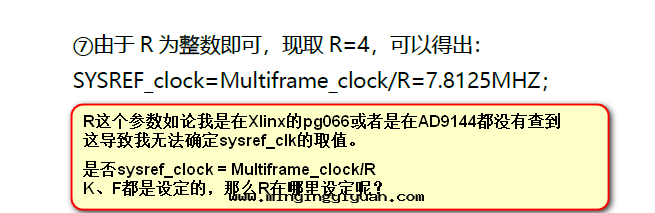

【問題11.60】問：这个sysref信号必須由外部提供吗？我们板子沒有这个信号，能不能用device clk这个信号分頻得到？

【問題11.61】問：老师我想問一下jesd項目里的9516和9144的配置視頻里講的是通过ACE工具和上位機软件配置的，那vivado程序中又有配置模块，这是怎麼回事?
答：前期工程是由上位機配置的，後面提供的工程 由內部模块配置的
