明德揚開發板彙總贴
問題1：3片SDRAM的使用】 板子上的3片sdram，如何同时操作呢？
答： MP801開發板上的3片SDRAM，是共地址、共控制信号的，僅是數據信号沒有共用。
在使用的时候，是3片SDRAM一起读，或者一起写的。也可以等同于：这是一个48位位宽的SDRAM。
【問題2：VGA接口問題】開發板上的VGA接口，可否連接到笔記本上顯示？
答：VGA接口需要連接到顯示器上顯示，但注意一下，一般情況下，笔記本上的VGA接口只能當輸出使用，不能當輸入使用。
如果您沒有顯示器，建議購買7寸液晶屏。
【問題3：蜂鳴器会響】我使用板子自带的默認程序，一上電後蜂鳴器就会響，为什麼？
答：如果确認是“自带的程序”，則需要将所有撥碼開關都向一撥。自带的程序，会檢测撥碼開關的，檢测时会響蜂鳴器。
【問題4：查找FPGA管脚号】如果确認開發板上的管脚号？
答：方法1，您可以下载我们提供的管脚列表，按照列表進行配置。
MP603（點撥）開發板資料：http://www.fpgabbs.cn/forum.php?mod=viewthread&tid=422
MP801開發板資料：http://www.fpgabbs.cn/forum.php?mod=viewthread&tid=421
方法2：最根本的方法，是自己掌握通过“原理图”来找到FPGA管脚。教程如下：
通过原理图找管脚号的方法 http://www.fpgabbs.cn/forum.php?mod=viewthread&tid=1002
【問題5】为什麼AD采集的信号幅值那麼小呀

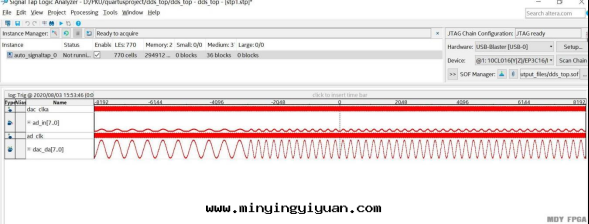

答：AD輸入的幅度比較小，是由于我们開發板DA輸出的電壓範圍在1.34v~1.77v範圍，因而环回到AD後，幅度就偏小

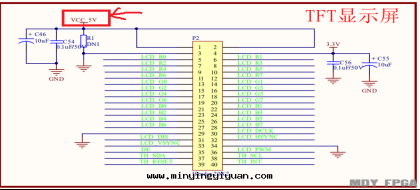

【問題6】801的IO口能輸出5V電壓吗？
答；看看下面參考
【問題7】801開發板上的AD和DA鍊接的时候需要什麼線？

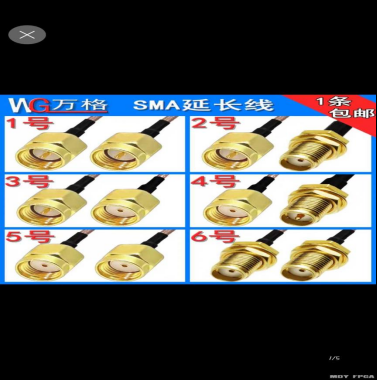

答；使用的是双公头的SMA線，如上图所示就是801開發板使用的
問題8】 801開發板上有gnd的测試點吗？
答：那个dac adc的接口就是接地的
[問題9]801開發板原理图在哪里？
答：
明德揚mp801_v2.0.pdf (285.53 KB, 下载次數: 539)
【問題9】801開發板VGA能輸出多少顔色？
答：是65536種顔色
【問題10】MP801開發板上，AD輸入的支持範圍是多少？
答：支持的輸入範圍是0~3.3V。
【問題11】MP801開發板上的DAC最高支持多少速率？
答：MP801使用的芯片是AD9709，該芯片理論速率可达到125M，具體可查閱該芯片的數據手册。
【問題12】为什麼笔記本做不了開發板的VGA案例？
答：笔記本上的VGA，是輸出VGA，不是輸入VGA。而開發板也是輸出信号，两个都是輸出，就不能顯示了，如果要做，建議買个VGA顯示器。

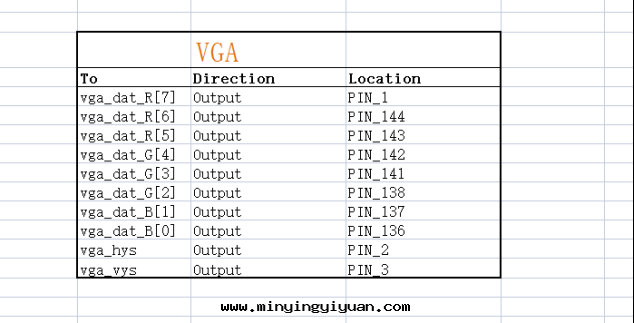

【問題13】MP603（點撥）開發板問題 點撥款的VGA只有8根線吗？
答；是的
【問題14】MP801的輸出幅值不正确，預期是0.48~2V，結果幅值很低。

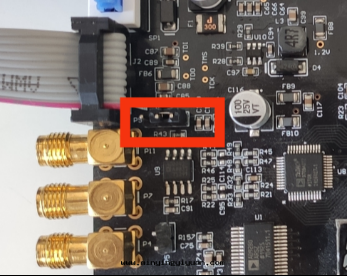

答：請檢查如上两图，要使用跳線帽或者杜邦線，将P9中的1和2短拉

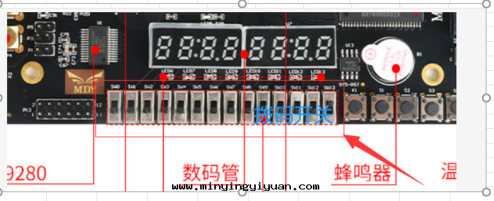

問題15】MP801板子通電後蜂鳴器一直響，怎麼關掉？
答：把这个撥碼開關，全部撥向下即可
【問題16】請問 MP801这个板子上板载的三片sdram都是独立的麼？還是公用地址線呢 ？
答：開發板三片SRAM非独立使用的，是共用地址線的
問題18】問：MP801是否可以外接模块，如无線通信模块、串口模块等？ 答：MP801周邊有通用的GPIO口，这些都是用戶可以任意使用的。这些接口均可以外接模块，如果電平合适，可以通过杜邦線来連接。

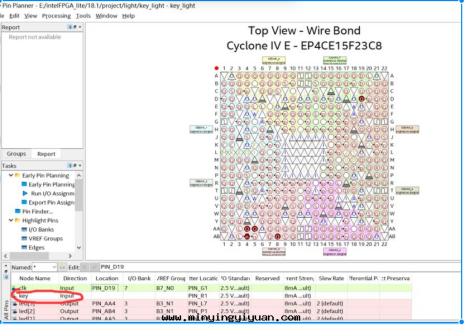

問題17】EP4CE15F23C8的key引脚在哪。。。找了半天找不到

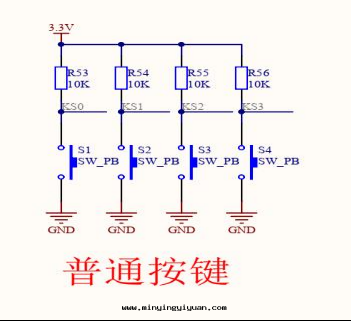

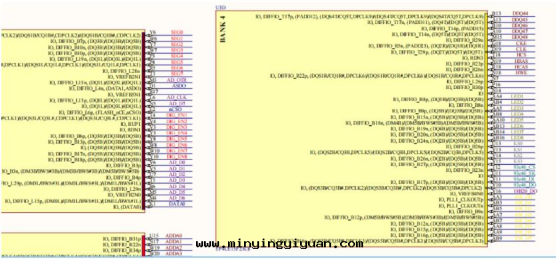

答：在MDY的項目工程里，接口信号”key“指代的是硬件上的按鍵，根據使用的開發板型号不同，工程接口名稱“key”对應開發板原理图上按鍵的名稱可能不一致。例如在mp801開發板的原理图里，
按鍵的名稱是SW_PB，位号为S1~S4，鍊接到FPGA引脚上的名稱为KS0~KS3 。請根據实際使用的開發板上的按鍵器件去查找对應的FPGA引脚編号。
問題2.19】問：下载器的等如果是紅色，可能是因为什麼導致的？

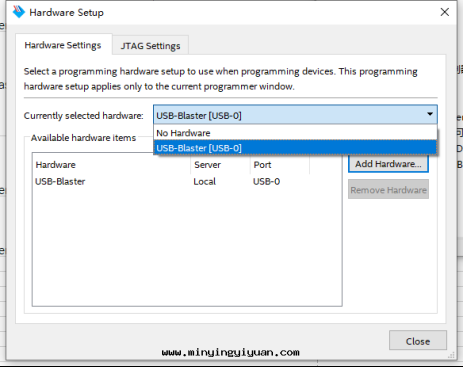

解答：請按以下順序一步步檢测，如果還不行請自己檢测的結果截图反饋給老师。
1、請檢测是否如图所示正确接通下载器線（下载器線的紅線向SMA接口方向）；
2、檢测開發板是否上電；

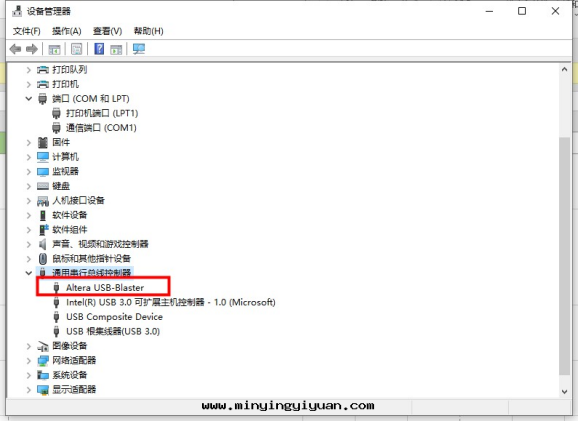

3、檢测電腦是否正确識别到下载器
4、檢测能否檢测到下载器并下载工程。
三.MP802開發板問題
【問題3.1】 下载MP802配套的案例，開發板出現蜂鳴器一直響現象，請問如何解決？
答：需要配置蜂鳴器管脚，不要讓開發软件随機就能解決問題。
在百度网盤下载MP802管脚文件，（下载位置：02_MP802硬件資料-01_MP802開發板原理图，管脚配置图）可用GVIM或者記事本打開，把引脚文件替換，再編譯就能解決問題。/uploads/soft/210930/1-210930010421a9.zip （也可以點擊这里下载文件）

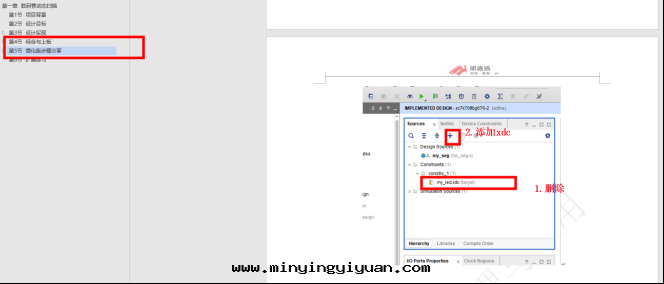

替換方法：随便打開一个案例，引脚文件所在的软件位置，可以看说明視頻，只要把案例里原本的xdc替換成这个完整的802xdc就行，或者直接看至簡文檔，随便一个案例的，綜合與上板引脚配置部
添加的三个選項可以拿鼠标指，软件会告訴你怎麼選，引脚文件xdc選添加約束文件那个選項。

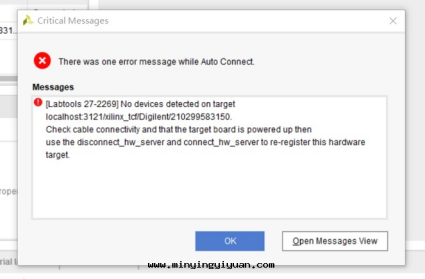

【問題3.2】請問我下载案例时提示以下錯誤，怎麼解決？
答：請确認以下步驟
1. 需要連接下载器，即Digilent USB Device 仿真器。（USB白灰色盒子高速仿真器)

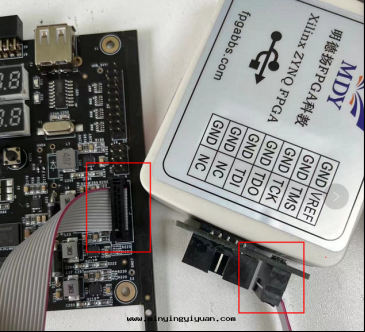

2. 确認JTAG头沒有插反，請仔细对照图片确認。（請參考下面图片）
3. 确認開發板電源打開。
4. USB電壓太低，換一个USB口試試。
5. 如果還不行，請去電腦的設備管理器，檢查是否有未安裝驅動程序的硬件。如果有，請安裝驅動程序。
6.檢查好以上步驟後，關閉錯誤，重新操作一次
【問題3.3】802 是双路ADC+DA的吗？J1是什麼作用的？

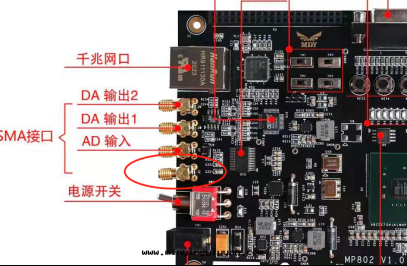

答：MP802開發板的DAC是2路，ADC是1路的。J1是直接連接到FPGA的管脚，通常作为FPGA的輸出信号使用，例如一个應用是輸出一个时鐘。
【問題3.4】手册那个截图的話我看不清楚上面的字，如图
答：請看MP802固體燒录说明：/uploads/soft/221227/13-22122G52359E4.pdf

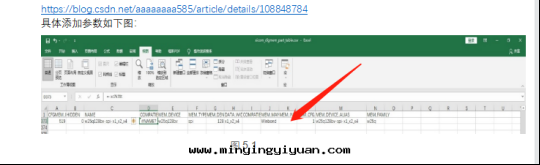

如果自己總是无法添加成功，可以下载以下excel表按需求情況替換：/uploads/soft/221227/13-22122G61613J1.zip
四、MP5610視頻開發板問題
！！！！下面是此開發板的原理图，更加準備的信息，請參考原理图。
FPGA_C5_PRJ_V2.pdf (6.16 MB, 下载次數: 1)
【問題4.1】 FPGA與HI3536之間的通信接口是什麼？

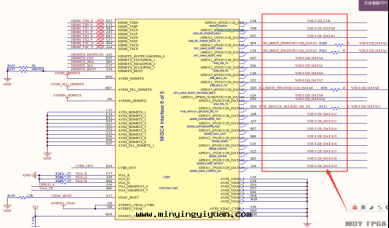

答：使用的是HI3536的GPIO口，與FPGA管脚相連。相關原理图如下图所示
【問題4.2】哪些接口是連到FPGA上，哪些是連到海思芯片上？
答： 連接到FPGA芯片的接口包括：1路HDMI輸入，1路HDMI輸出，1路CVBS輸出，1路SDI IN，1个千兆网接口，1路VGA接口，1路USB3.0接口，2片DDR3。
連到的海思芯片的接口包括：1路HDMI輸出，1路千兆网接口，4片DDR3內存。
【問題4.3】海思芯片可实現哪些功能？
答：海思芯片在此開發板，從千兆网芯片中，接收壓縮的H264編碼數據，在海思芯片中完成H264解碼，然後傳給FPGA处理的功能。
【問題4.4】FPGA和千兆网芯片AR8031是通过什麼接口？SGMII還是SERDES？
答：是通过RGMII相連的，不是SGMII，也不是SERDE。
【問題4.5】802能采集一个三四百兆的中頻信号吗？
解答：不可以的。
