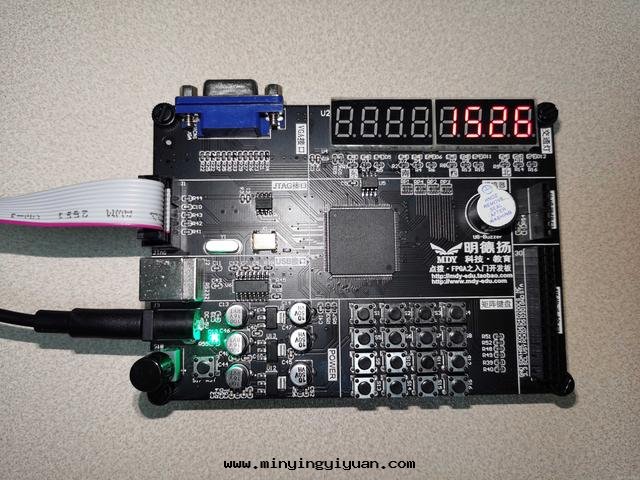

module  key_scan(

                 clk    ,

                 rst_n  ,

                 key_col,

                 key_row,

                 key_out,

                 key_vld

               );

    parameter      KEY_W  =         4 ;

    parameter      CHK_COL  =   0 ;

    parameter      CHK_ROW  =   1 ;

    parameter      DELAY    =   2 ;

    parameter      WAIT_END =   3 ;

    parameter      COL_CNT  =   16;

    parameter      TIME_20MS=   1000000;

    input               clk    ;

    input               rst_n  ;

    input  [3:0]        key_col;

    output              key_vld;

    output[3:0]         key_out;

    output[KEY_W-1:0]   key_row;

    reg   [3:0]         key_out;

    reg   [KEY_W-1:0]   key_row;

    reg                 key_vld;

    reg [3:0]           key_col_ff0;

    reg [3:0]           key_col_ff1;

    reg [1:0]           key_col_get;

    wire                shake_flag ;

    reg                 shake_flag_ff0;

    reg[3:0]            state_c;

    reg [19:0]          shake_cnt;

    reg[3:0]            state_n;

    reg [1:0]           row_index;

    reg[15:0]           row_cnt;

    wire                chk_col2chk_row ;

    wire                chk_row2delay   ;

    wire                delay2wait_end  ;

    wire                wait_end2chk_col;

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        key_col_ff0 <= 4'b1111;

        key_col_ff1 <= 4'b1111;

    end

    else begin

        key_col_ff0 <= key_col    ;

        key_col_ff1 <= key_col_ff0;

    end

end

wire        add_shake_cnt ;

always @(posedge clk or negedge rst_n) begin

    if (rst_n==0) begin

        shake_cnt <= 0;

    end

    else if(add_shake_cnt) begin

        if(shake_flag)

            shake_cnt <= 0;

        else

            shake_cnt <= shake_cnt+1 ;

   end

end

assign add_shake_cnt = key_col_ff1!=4'hf;

assign shake_flag = add_shake_cnt  && shake_cnt == TIME_20MS-1 ;

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        state_c <= CHK_COL;

    end

    else begin

        state_c <= state_n;

    end

end

always  @(*)begin

    case(state_c)

        CHK_COL: begin

                     if(shake_flag && shake_flag_ff0==1'b0)begin

                         state_n = CHK_ROW;

                     end

                     else begin

                         state_n = CHK_COL;

                     end

                 end

        CHK_ROW: begin

                     if(row_index==3 && row_cnt==0)begin

                         state_n = DELAY;

                     end

                     else begin

                         state_n = CHK_ROW;

                     end

                 end

        DELAY :  begin

                     if(row_cnt==0)begin

                         state_n = WAIT_END;

                     end

                     else begin

                         state_n = DELAY;

                     end

                 end

        WAIT_END: begin

                     if(key_col_ff1==4'hf)begin

                         state_n = CHK_COL;

                     end

                     else begin

                         state_n = WAIT_END;

                     end

                  end

       default: state_n = CHK_COL;

    endcase

end

assign chk_col2chk_row = shake_flag && shake_flag_ff0 ==1'b0;

assign chk_row2delay   = row_index==3 && row_cnt==0;

assign delay2wait_end  = row_cnt==0;

assign wait_end2chk_col= key_col_ff1==4'hf;

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        key_row <= 4'b0;

    end

    else if(state_c==CHK_ROW)begin

        key_row <= ~(1'b1 << row_index);

    end

    else begin

        key_row <= 4'b0;

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        row_index <= 0;

    end

    else if(state_c==CHK_ROW)begin

       if(row_cnt==0)begin

           if(row_index==3)

               row_index <= 0;

           else

               row_index <= row_index + 1;

       end

    end

    else begin

        row_index <= 0;

    end

end

wire        add_row_cnt ;

wire        end_row_cnt ;

always @(posedge clk or negedge rst_n) begin

    if (rst_n==0) begin

        row_cnt <= COL_CNT;

    end

    else if(add_row_cnt) begin

        if(end_row_cnt)

            row_cnt <= COL_CNT;

        else

            row_cnt <= row_cnt-1 ;

   end

   else begin

       row_cnt <= COL_CNT;

   end

end

assign add_row_cnt = state_c==CHK_ROW || state_c==DELAY;

assign end_row_cnt = add_row_cnt  && row_cnt == 0 ;

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        shake_flag_ff0 <= 1'b0;

    end

    else begin

        shake_flag_ff0 <= shake_flag;

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        key_col_get <= 0;

    end

    else if(state_c==CHK_COL && shake_flag==1'b1 && shake_flag_ff0==1'b0) begin

        if(key_col_ff1==4'b1110)

            key_col_get <= 0;

        else if(key_col_ff1==4'b1101)

            key_col_get <= 1;

        else if(key_col_ff1==4'b1011)

            key_col_get <= 2;

        else

            key_col_get <= 3;

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        key_out <= 0;

    end

    else if(state_c==CHK_ROW && row_cnt==0)begin

        key_out <= {row_index,key_col_get};

    end

    else begin

        key_out <= 0;

    end

end

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        key_vld <= 1'b0;

    end

    else if(state_c==CHK_ROW && row_cnt==0 && key_col_ff1[key_col_get]==1'b0)begin

        key_vld <= 1'b1;

    end

    else begin

        key_vld <= 1'b0;

    end

end

endmodue

module control(

    clk             ,

    rst_n           ,

    key_num         ,

    key_vld         ,

    seg_dout        ,

    seg_dout_vld

    );

    parameter PASSWORD_INI     = 16'h2345    ;

    parameter CHAR_O           = 5'h10       ;

    parameter CHAR_P           = 5'h11       ;

    parameter CHAR_E           = 5'h12       ;

    parameter CHAR_N           = 5'h13       ;

    parameter CHAR_L           = 5'h14       ;

    parameter CHAR_C           = 5'h15       ;

    parameter CHAR_K           = 5'h16       ;

    parameter CHAR_D           = 5'h17       ;

    parameter CHAR_R           = 5'h18       ;

    parameter NONE_DIS         = 5'h1F       ;

    parameter C_10S_WID        = 29          ;

    parameter C_10S_NUM        = 500_000_000 ;

    parameter C_2S_WID         = 27          ;

    parameter C_2S_NUM         = 100_000_000 ;

    parameter C_PWD_WID        = 3           ;

    input               clk                 ;

    input               rst_n               ;

    input [3:0]         key_num             ;

    input               key_vld             ;

    output[6*5-1:0]     seg_dout            ;

    output[5:0]         seg_dout_vld        ;

    reg   [6*5-1:0]     seg_dout            ;

    wire  [5:0]         seg_dout_vld        ;

    reg   [1:0]         state_c             ;

    reg   [1:0]         state_n             ;

    reg                 lock_stata_flag     ;

    reg                 password_correct_twice  ;

    reg   [C_2S_WID-1:0]    cnt_2s          ;

    reg   [C_10S_WID-1:0]   cnt_10s_nvld    ;

    reg   [C_PWD_WID-1:0]   cnt_password    ;

    reg   [15:0]            password        ;

    parameter LOCKED    = 2'b00             ;

    parameter OPEN      = 2'b01             ;

    parameter PASSWORD  = 2'b10             ;

    parameter ERROR     = 2'b11             ;

    //current state

    always@(posedge clk or negedge rst_n)begin

        if(!rst_n)begin

            state_c <= LOCKED;

        end

        else begin

            state_c <= state_n;

        end

    end

    //next state and the condition of state LOCKEDtransition

    always@(*)begin

        case(state_c)

            LOCKED:begin

                if(locked2password_switch)begin

                    state_n = PASSWORD;

                end

                else begin

                    state_n = state_c;

                end

            end

            OPEN:begin

                if(open2password_switch)begin

                    state_n = PASSWORD;

                end

                else begin

                    state_n = state_c;

                end

            end

            PASSWORD:begin

                if(password2locked_switch0)begin

                    state_n = LOCKED;

                end

                else if(password2open_switch0 || password2open_switch1)begin

                    state_n = OPEN;

                end

                else if(password2error_switch || password2locked_switch1)begin

                    state_n = ERROR;

                end

                else begin

                    state_n = state_c;

                end

            end

            ERROR:begin

                if(error2locked_switch0 )begin

                    state_n = LOCKED;

                end

                else begin

                    state_n = state_c;

                end

            end

            default:begin

                state_n = LOCKED;

            end

        endcase

    end

    assign locked2password_switch    = state_c==LOCKED   &&  lock_stata_flag && key_num<10 && key_vld;

    assign open2password_switch      = state_c==OPEN     && !lock_stata_flag && key_num<10 && key_vld;

    assign password2locked_switch0   = state_c==PASSWORD &&  lock_stata_flag && end_cnt_10s_nvld;

    assign password2locked_switch1   = state_c==PASSWORD &&  lock_stata_flag && confirm && password!=PASSWORD_INI ;//TO ERROR

    assign password2open_switch0     = state_c==PASSWORD &&  lock_stata_flag && confirm && password==PASSWORD_INI &&  password_correct_twice;

    assign password2open_switch1     = state_c==PASSWORD && !lock_stata_flag && end_cnt_10s_nvld;

    assign password2error_switch     = state_c==PASSWORD && !lock_stata_flag && confirm && password!=PASSWORD_INI;

    assign error2locked_switch0      = state_c==ERROR    &&  end_cnt_2s;

    //lock_stata_flag

    always  @(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            lock_stata_flag <= 1;

        end

        else if(password2locked_switch0 || password2locked_switch1 || error2locked_switch0)begin

            lock_stata_flag <= 1;

        end

        else if(password2open_switch0 || password2open_switch1 )begin

            lock_stata_flag <= 0;

        end

    end

    //cnt_10s_nvld

    always  @(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            cnt_10s_nvld <= 0;

        end

        else if(end_cnt_10s_nvld)begin

            cnt_10s_nvld <= 0;

        end

        else if(add_cnt_10s_nvld)begin

            cnt_10s_nvld <= cnt_10s_nvld + 1;

        end

    end

    assign add_cnt_10s_nvld = state_c==PASSWORD;

    assign end_cnt_10s_nvld = add_cnt_10s_nvld && cnt_10s_nvld==C_10S_NUM-1;

    //confirm

    assign confirm = key_num==10 && key_vld;

    //password_correct_twice

    always  @(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            password_correct_twice <= 0;

        end

        else if(state_c==PASSWORD && lock_stata_flag && confirm && password==PASSWORD_INI && !password_correct_twice)begin

            password_correct_twice <= 1;

        end

        else if(password2locked_switch0 || password2locked_switch1 || password2open_switch0 || password2open_switch1 || password2error_switch)begin

            password_correct_twice <= 0;

        end

    end

    //cnt_2s

    always  @(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            cnt_2s <= 0;

        end

        else if(end_cnt_2s )begin

            cnt_2s <= 0;

        end

        else if(add_cnt_2s )begin

            cnt_2s <= cnt_2s + 1;

        end

    end

    assign add_cnt_2s = state_c==ERROR;

    assign end_cnt_2s = add_cnt_2s && cnt_2s==C_2S_NUM-1;

    //seg_dout

    always  @(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            seg_dout <= 0;

        end

        else if(state_c==OPEN)begin

            seg_dout <= {NONE_DIS,NONE_DIS,CHAR_O,CHAR_P,CHAR_E,CHAR_N};

        end

        else if(state_c==LOCKED)begin

            seg_dout <= {CHAR_L,CHAR_O,CHAR_C,CHAR_K,CHAR_E,CHAR_D};

        end

        else if(state_c==ERROR)begin

            seg_dout <= {NONE_DIS,CHAR_E,CHAR_R,CHAR_R,CHAR_O,CHAR_R};

        end

        else if(state_c==PASSWORD)begin

            if(cnt_password==0)

                seg_dout <= {NONE_DIS,NONE_DIS,NONE_DIS,NONE_DIS,NONE_DIS,NONE_DIS};

            else if(cnt_password==1)

                seg_dout <= {NONE_DIS,NONE_DIS,NONE_DIS,NONE_DIS,NONE_DIS,{1'b0,password[3:0]}};

            else if(cnt_password==2)

                seg_dout <= {NONE_DIS,NONE_DIS,NONE_DIS,NONE_DIS,{1'b0,password[7:4]},{1'b0,password[3:0]}};

            else if(cnt_password==3)

                seg_dout <= {NONE_DIS,NONE_DIS,NONE_DIS,{1'b0,password[11:8]},{1'b0,password[7:4]},{1'b0,password[3:0]}};

            else if(cnt_password==4)

                seg_dout <= {NONE_DIS,NONE_DIS,{1'b0,password[15:12]},{1'b0,password[11:8]},{1'b0,password[7:4]},{1'b0,password[3:0]}};

        end

    end

    //seg_dout_vld

    assign seg_dout_vld = 6'b11_1111;

    //cnt_password

    always  @(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            cnt_password <= 0;

        end

        else if(end_cnt_password)begin

            cnt_password <= 0;

        end

        else if(add_cnt_password)begin

            cnt_password <= cnt_password + 1;

        end

    end

    assign add_cnt_password = state_c!=ERROR && key_num<10 && key_vld && cnt_password<4;

    assign end_cnt_password = confirm || end_cnt_10s_nvld;

    //password

    always  @(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            password <= 16'h0000;

        end

        else if(add_cnt_password)begin

            password <= {password[11:0],key_num};

        end

    end

    endmodule

module seg_display(

    clk     ,

    rst_n   ,

    din     ,

    din_vld ,

    segment ,

    seg_sel

    );

    parameter SEGMENT_NUM   = 6             ;

    parameter W_DATA        = 5             ;

    parameter SEGMENT_WID   = 8             ;

    parameter TIME_300US    = 15_000         ;

    parameter SEG_DATA_0    = 7'b100_0000   ;

    parameter SEG_DATA_1    = 7'b111_1001   ;

    parameter SEG_DATA_2    = 7'b010_0100   ;

    parameter SEG_DATA_3    = 7'b011_0000   ;

    parameter SEG_DATA_4    = 7'b001_1001   ;

    parameter SEG_DATA_5    = 7'b001_0010   ;

    parameter SEG_DATA_6    = 7'b000_0010   ;

    parameter SEG_DATA_7    = 7'b111_1000   ;

    parameter SEG_DATA_8    = 7'b000_0000   ;

    parameter SEG_DATA_9    = 7'b001_0000   ;

    parameter SEG_CHAR_O    = 7'b010_0011   ;

    parameter SEG_CHAR_P    = 7'b000_1100   ;

    parameter SEG_CHAR_E    = 7'b000_0110   ;

    parameter SEG_CHAR_N    = 7'b010_1011   ;

    parameter SEG_CHAR_L    = 7'b100_0111   ;

    parameter SEG_CHAR_C    = 7'b100_0110   ;

    parameter SEG_CHAR_K    = 7'b000_0101   ;

    parameter SEG_CHAR_D    = 7'b010_0001   ;

    parameter SEG_CHAR_R    = 7'b010_1111   ;

    parameter SEG_NONE_DIS  = 7'b111_1111   ;

    input                           clk         ;

    input                           rst_n       ;

    input [SEGMENT_NUM*W_DATA-1:0]  din         ;

    input [SEGMENT_NUM-1:0]         din_vld     ;

    output[SEGMENT_WID-1:0]         segment     ;

    output[SEGMENT_NUM-1:0]         seg_sel     ;

    reg   [SEGMENT_WID-1:0]         segment     ;

    reg   [SEGMENT_NUM-1:0]         seg_sel     ;

    reg   [W_DATA-1:0]              segment_pre ;

    reg   [SEGMENT_NUM*W_DATA-1:0]  din_get     ;

    reg   [14:0]                    cnt_300us   ;

    reg   [2:0]                     cnt_sel     ;

    wire                            dot         ;

wire        add_cnt_300us ;

wire        end_cnt_300us ;

always @(posedge clk or negedge rst_n) begin

    if (rst_n==0) begin

        cnt_300us <= 0;

    end

    else if(add_cnt_300us) begin

        if(end_cnt_300us)

            cnt_300us <= 0;

        else

            cnt_300us <= cnt_300us+1 ;

   end

end

assign add_cnt_300us =1;

assign end_cnt_300us = add_cnt_300us  && cnt_300us == TIME_300US-1 ;

wire        add_cnt_sel ;

wire        end_cnt_sel ;

always @(posedge clk or negedge rst_n) begin

    if (rst_n==0) begin

        cnt_sel <= 0;

    end

    else if(add_cnt_sel) begin

        if(end_cnt_sel)

            cnt_sel <= 0;

        else

            cnt_sel <= cnt_sel+1 ;

   end

end

assign add_cnt_sel = end_cnt_300us;

assign end_cnt_sel = add_cnt_sel  && cnt_sel == SEGMENT_NUM-1 ;

reg     [SEGMENT_NUM-1:0]   din_vvld;

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        din_vvld <= 0 ;

    end

    else begin

        din_vvld <= din_vld ;

    end

end

reg [ 2:0]  cnt     ;

wire        add_cnt ;

wire        end_cnt ;

always @(posedge clk or negedge rst_n) begin

    if (rst_n==0) begin

        cnt <= 0;

    end

    else if(add_cnt) begin

        if(end_cnt)

            cnt <= 0;

        else

            cnt <= cnt+1 ;

   end

end

assign add_cnt = 1;

assign end_cnt = add_cnt  && cnt == SEGMENT_NUM-1 ;

always  @(posedge clk or negedge rst_n)begin

    if(rst_n==1'b0)begin

        din_get <= 0;

    end

    else if(din_vvld[cnt])begin

        din_GET@[W_DATA*(cnt+1)-1 -:W_DATA] <= din[W_DATA*(cnt+1)-1 -:W_DATA];

    end

end

    always  @(*)begin

        segment_pre = din_GET@[W_DATA*(cnt_sel+1)-1 -:W_DATA];

    end

    always  @(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            segment <= {dot,SEG_NONE_DIS};

        end

        else if(add_cnt_300us  && cnt_300us ==10-1)begin

            case(segment_pre)

                5'h00: segment <= {dot,SEG_DATA_0};

                5'h01: segment <= {dot,SEG_DATA_1};

                5'h02: segment <= {dot,SEG_DATA_2};

                5'h03: segment <= {dot,SEG_DATA_3};

                5'h04: segment <= {dot,SEG_DATA_4};

                5'h05: segment <= {dot,SEG_DATA_5};

                5'h06: segment <= {dot,SEG_DATA_6};

                5'h07: segment <= {dot,SEG_DATA_7};

                5'h08: segment <= {dot,SEG_DATA_8};

                5'h09: segment <= {dot,SEG_DATA_9};

                5'h10: segment <= {dot,SEG_CHAR_O};

                5'h11: segment <= {dot,SEG_CHAR_P};

                5'h12: segment <= {dot,SEG_CHAR_E};

                5'h13: segment <= {dot,SEG_CHAR_N};

                5'h14: segment <= {dot,SEG_CHAR_L};

                5'h15: segment <= {dot,SEG_CHAR_C};

                5'h16: segment <= {dot,SEG_CHAR_K};

                5'h17: segment <= {dot,SEG_CHAR_D};

                5'h18: segment <= {dot,SEG_CHAR_R};

                5'h1F: segment <= {dot,SEG_NONE_DIS};

                default:segment <= {dot,SEG_NONE_DIS};

            endcase

        end

    end

    assign dot = 1'b1;

    always@(posedge clk or negedge rst_n)begin

        if(rst_n==1'b0)begin

            seg_sel <= {SEGMENT_NUM{1'b0}};

        end

        else begin

            seg_sel <= ~(1'b1<<cnt_sel);

        end

    end

    endmodule
