在本案例的設計过程中，應用了至簡設計法、狀态機模板應用等，在經过逐步改進、調試等一系列工作之後，最終达到了設計目标。

2、設計目标

（1）将AD采集後的數據轉換成同頻率的方波，并测量出波形实際頻率

（2）能够实現测量出波形的周期

（3）能够实現测量波形的峰峰值或者某个信号的電壓值

（4）數碼管顯示頻率或電壓值，并通过按鍵控制切換決定數碼管顯示頻率或電壓值

3、模块功能

（1）頻率测量模块实現功能：

将AD采集後的數據轉換成同頻率的方波；

测量出波形的实際頻率；

测量出波形的周期

（2）電壓测量模块实現功能：

将AD采集後的數據進行緩沖；

記录數據最大值和最小值；

根據公式得出波形的峰峰值（電壓）

（3）數碼管顯示模块实現功能

數碼管顯示頻率值或者電壓值

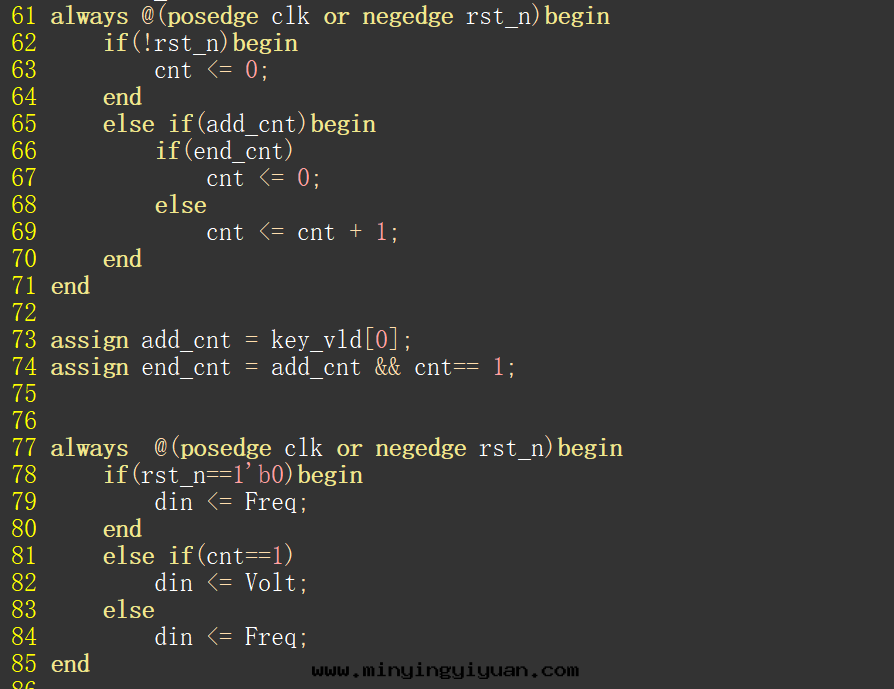

通过按鍵1实現切換決定數碼管顯示頻率還是電壓

（4）按鍵模块实現功能：

将外来异步信号打两拍处理，将异步信号同步化；

实現20ms按鍵消抖功能，并輸出有效按鍵信号；

4、信号定義

（1）頂层模块Freq_Volt_Top.v

（2）頻率测量模块Frequency.v

（3）電壓测量模块Voltage.v

（4）數碼管顯示模块sel_disp.v

（5）按鍵模块key_module.v

5、頻率测量代碼

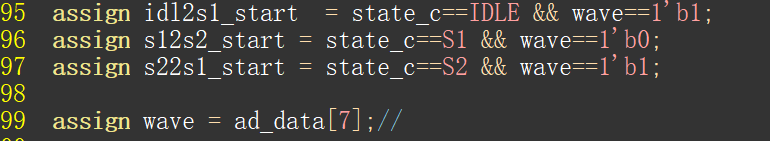

利用明德揚的四段式狀态機模板，可以很熟練地写出狀态的轉換，先将ad_data取最高位，得到同頻率的方波，再分别計算方波高電平和低電平的时間，就可以得出一个周期的时間，從而計算出頻率值和峰峰值。利用wave的高低電平控制狀态機進入高電平計數或低電平計數狀态。

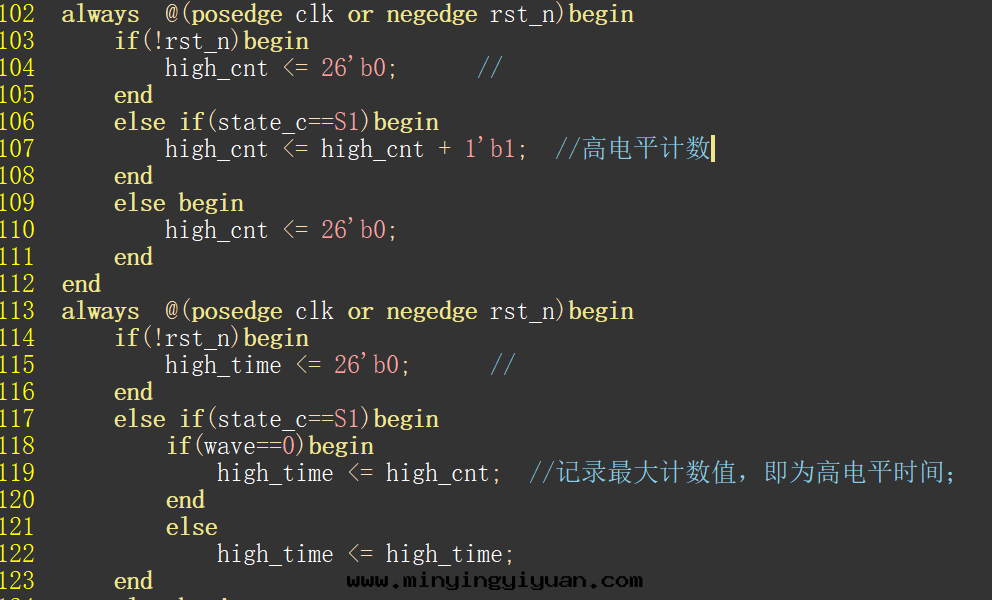

S1狀态：即wave=1时開始進行高電平計數，wave=0时證明變为低電平，記录下high_cnt的最大值，代表高電平的时間。

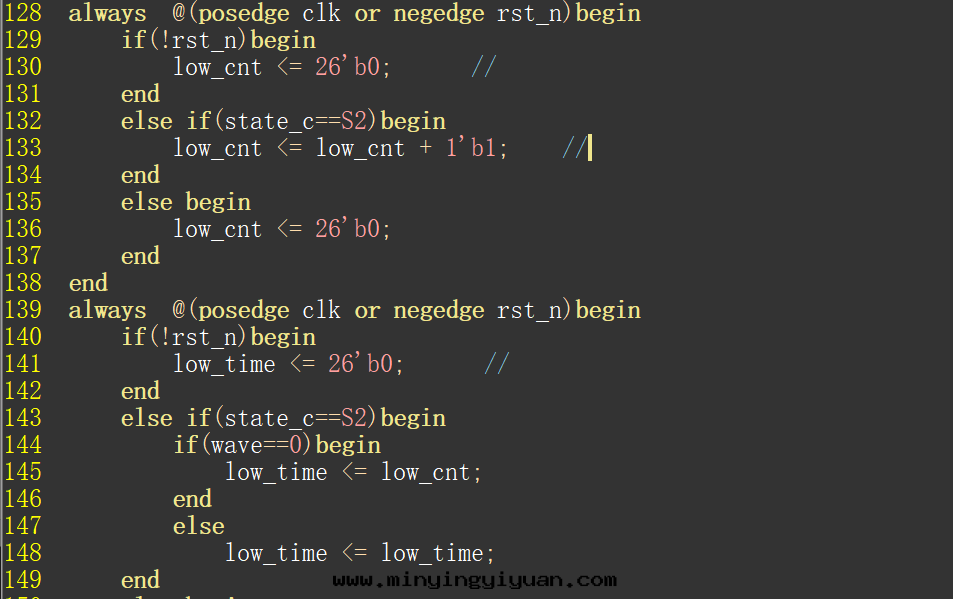

S2狀态：即wave=0时開始進行低電平計數，wave=1时證明變为高電平，記录下low_cnt的最大值，代表低電平的时間。

得到高電平和低電平的时間，相加即得到一个周期的时間，可以算出頻率值和周期值

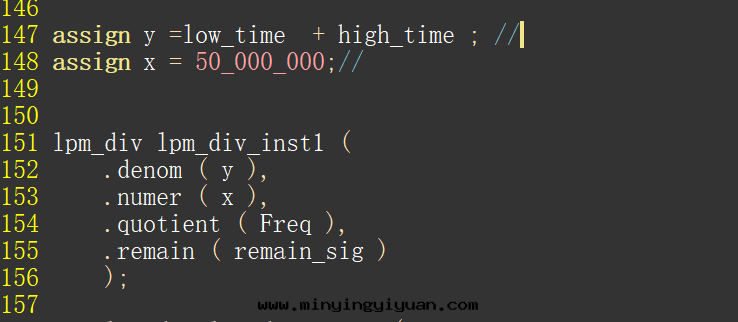

FPGA原則上不能直接進行除法運算，因此調用除法器IP進行除法運算可以算出頻率值，取整數部分。

6、電壓测量

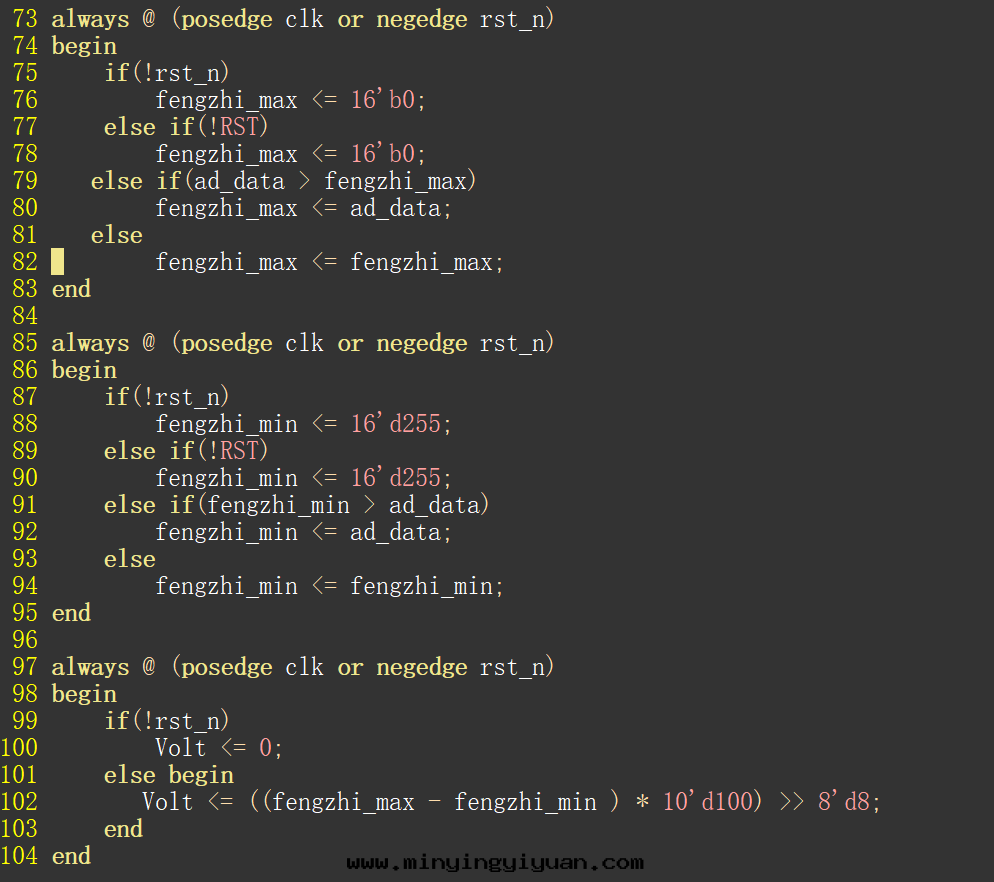

将AD數據和初始的最大值最小值相比較，如果AD數據大則賦值給fengzhi_max,如果AD數據小則賦值給fengzhi_min,經过一段时間後可以得出數據的最大值和最小值。如果是8位AD9280，則255代表+5V,0代表-5V；

則可以得到峰峰值計算公式；

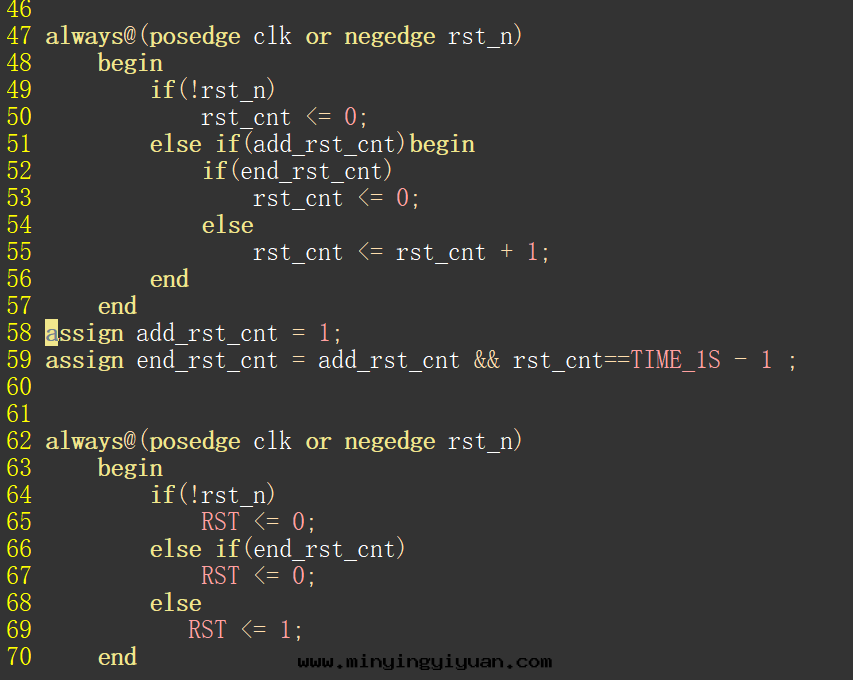

值得注意的是，記录下最大最小值後，fengzhi_max，fengzhi_min将不變，为了能够实时記录數據最大最小值，需要定时刷新，因此設置1s RST信号，定时初始化fengzhi_max，fengzhi_min。

7、數碼管顯示

通过按鍵切換決定數碼管顯示頻率值還是電壓值。

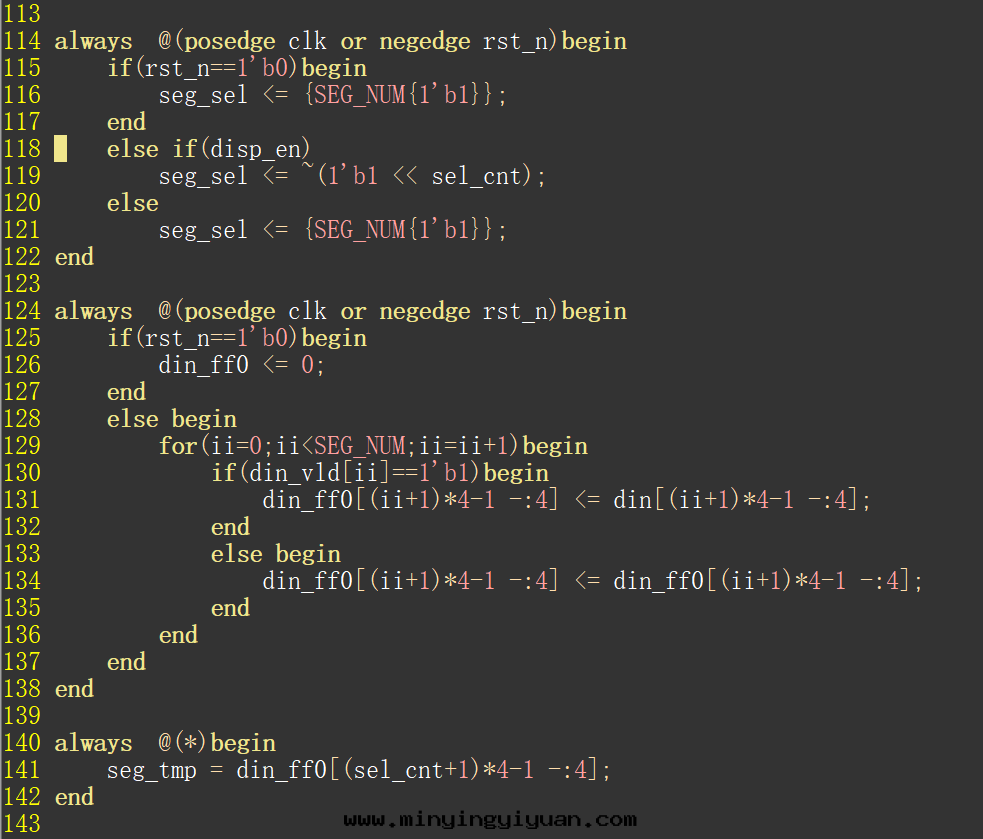

動态掃描數碼管，同时顯示多个不同數字，顯示頻率和電壓信息。數碼顯示原理和案例具體請学習明德揚論壇上資料。

在这个設計案例中，至簡設計法和明德揚計數器模板、狀态機模板發揮了至關重要的作用，使我能够快速準确完成設計。

本設計可以加以拓展：結合明德揚AD采集波形案例，将計算出的頻率值、電壓值顯示在VGA屏幕上；

对于初学者而言，流水燈太簡單，複雜項目又太難，不如嘗試一下这些相对簡單而又酷炫的案例，并一步步拓展成大項目。趕緊動手嘗試吧。
