【設計教程】
1.1 總體設計
1.1.1 概述
脈沖宽度調制技術（Pulse WidthModelation，PWM）是利用微处理器/FPGA的數字輸出对模拟電路進行控制的一種有效技術，其廣泛應用于测量、通信、功率控制與變換等衆多領域。PWM數字信号從处理器到被控系統都采用數字形式，无需進行數模轉換。航模中的控制信号大多是PWM信号，比如FUTABA、JR等舵機的控制都采用PWM方式，發射機給接收機輸送脈沖後接收機就会控制舵機進行旋轉。舉个例子，假定基礎脈宽是100ms，當發射機的脈宽增大（如增加到150ms）时接收機就控制舵機正向旋轉；反之發射機的脈宽減小（如減小到50ms）时，接收機就控制舵機逆向旋轉。
PWM是一種对模拟信号電平進行數字編碼的方法。通过使用高分辨率計數器，对方波的占空比進行調制，從而对一个具體模拟信号的電平進行編碼。由于在給定的任何时刻，滿幅值的直流供電只存在有（ON）和无（OFF）两種狀态，因此PWM信号仍然是數字信号。電壓或電流源是以一種通（ON）或斷（OFF）的重複脈沖序列被加到模拟負载上去的。直流供電被加到負载上的时候为“通”，負载供電被斷開的时候为“斷”。只要有足够的带宽，任何模拟值都可以使用PWM進行編碼。

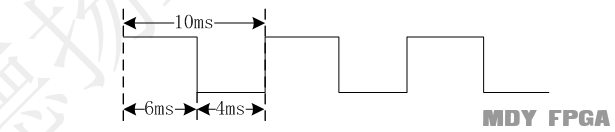

通俗来说，PWM是連續的、具有一定比例占空比的脈沖信号，可以通过控制占空比来对其進行改變。簡單来说，可以認为PWM就是一種方波，如图所示是一个周期为10ms，高電平为6ms，低電平时間为4ms的PWM，其占空比（高電平时間占整个周期的比例）为60%
PWM波形图
發光二极管簡稱为LED，是一種常用的發光器件，通过電子與空穴複合釋放能量發光，它在照明領域應用廣泛。發光二极管可高效的将電能轉化为光能，在現代社会具有廣泛的用途，如照明、平板顯示、醫療器件等。可通过高低電平的變化来控制LED燈的明滅狀态，當輸出信号为低電平时，LED燈亮，反之，當輸出信号为高電平时，LED燈滅。因此可通过改變PWM波形的占空比，来控制LED燈亮滅的时間，當有多个LED燈的时候，通过不同的PWM波形来控制不同的LED燈，就可以産生各種各樣不同的效果。
1.1.2 設計目标
本模块産生8个不同的PWM脈沖，控制8个LED燈點亮不同的时間，從而达到流水燈的效果。每个脈沖周期为10s，占空比從10%~80%。上電後，led0點亮1s，熄滅9s；再點亮1s，熄滅9s，……，依次不斷循环。led1~led7與led0類似，分别點亮2s~8s，其他时候都是熄滅的。
1.1.3信号列表
1.1.4 設計思路

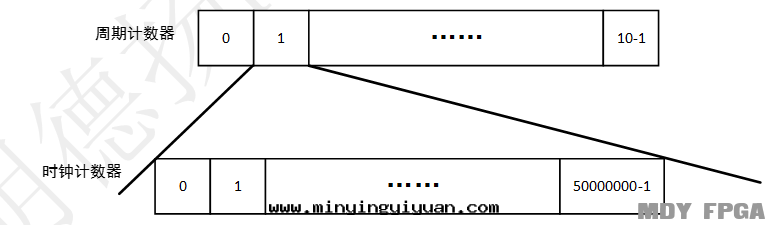

根據題目功能要求可知，産生的8个不同的PWM脈沖的周期都是10秒（s），由此我们可以提出两个計數器的架構，如下图所示。
該架構由两个計數器組成：时鐘計數器cnt_1s和周期計數器cnt_10s。
时鐘計數器cnt_1s：用于計算1秒的时鐘个數，加一条件为1，表示一直計數；結束条件为50000000，表示數到1秒就清零。
周期計數器cnt_10s：用于对1秒進行計數，加一条件为end_cnt_1s，表示數到1秒就加1；結束条件为10，表示數完10秒就清零。
至此，我们就将这个練習的計數器架構設計出来了。

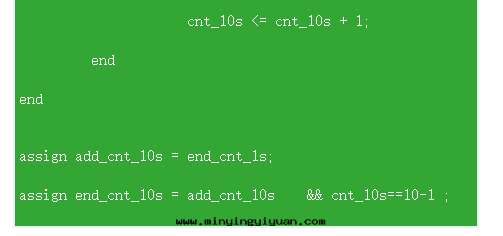

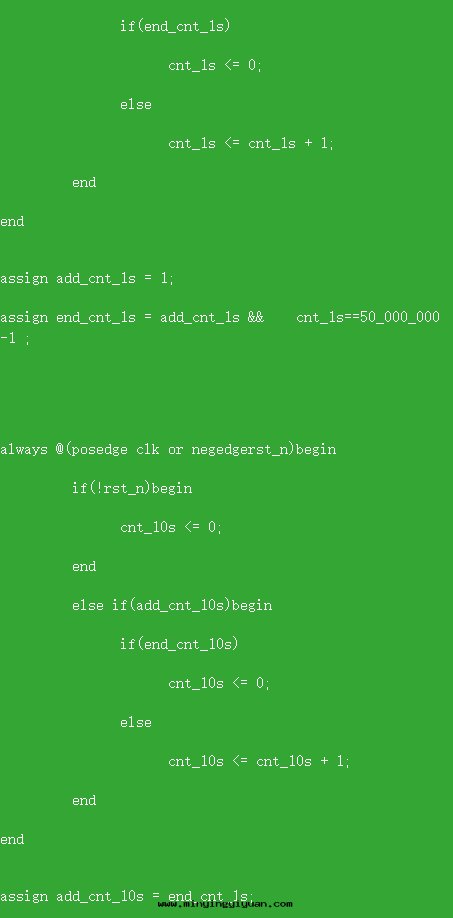

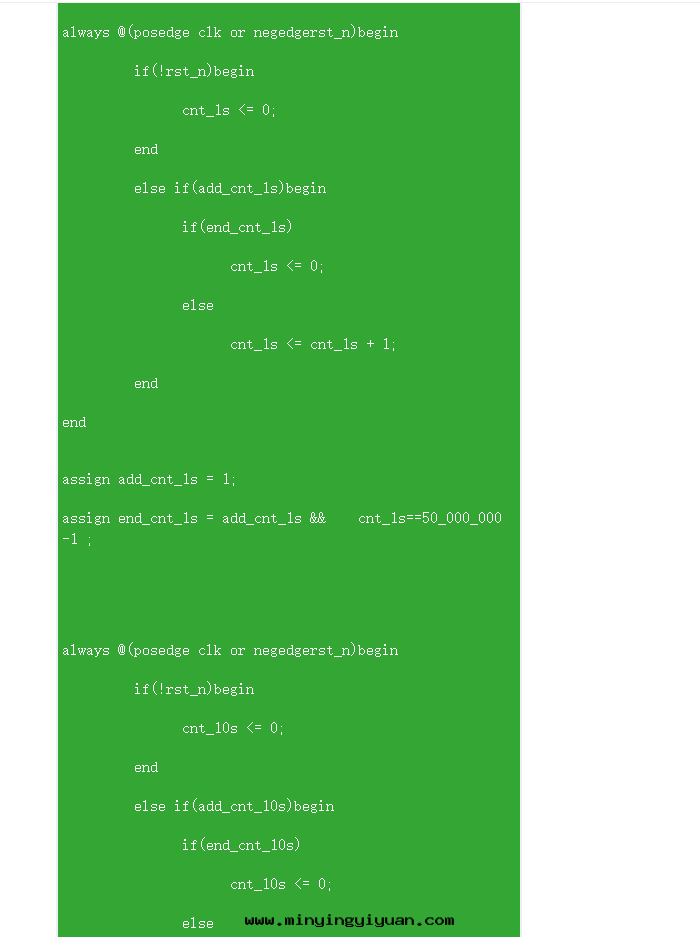

下面是計數器的代碼。

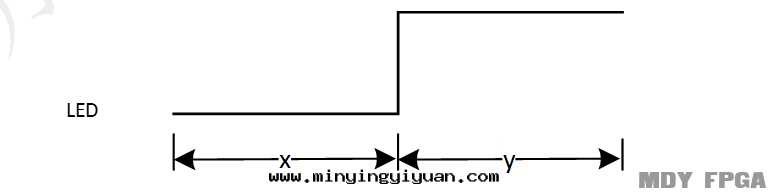

下面我们開始設計輸出信号led，在設計这些信号的时候，我们只需要關注他的變化點，也就是0變1、1變0的點。
以led0的變化为例，上電後，led[0]點亮1s，熄滅9s，再點亮1s，熄滅9s。也就是數到1秒时，即add_cnt_10s && cnt_10s==1-1时，led0由0變1。當數到10秒时，即end_cnt_10s时，led[0]由1變0。
Led[1]~led[7]也是同樣，即：
上電後，led[1]點亮2s，熄滅8s，再點亮2s，熄滅8s。也就是數到2秒时，即add_cnt_10s &&cnt_10s==2-1时，led[1]由0變1。當數到10秒时，即end_cnt_10s时，led[1]由1變0。
上電後，led[2]點亮3s，熄滅7s，再點亮3s，熄滅7s。也就是數到3秒时，即add_cnt_10s &&cnt_10s==3-1时，led[2]由0變1。當數到10秒时，即end_cnt_10s时，led[2]由1變0。
上電後，led[3]點亮4s，熄滅6s，再點亮4s，熄滅6s。也就是數到4秒时，即add_cnt_10s &&cnt_10s==4-1时，led[3]由0變1。當數到10秒时，即end_cnt_10s时，led[3]由1變0。
上電後，led[4]點亮5s，熄滅5s，再點亮5s，熄滅5s。也就是數到5秒时，即add_cnt_10s &&cnt_10s==5-1时，led[4]由0變1。當數到10秒时，即end_cnt_10s时，led[4]由1變0。
上電後，led[5]點亮6s，熄滅4s，再點亮6s，熄滅4s。也就是數到6秒时，即add_cnt_10s &&cnt_10s==6-1时，led[5]由0變1。當數到10秒时，即end_cnt_10s时，led[5]由1變0。
上電後，led[6]點亮7s，熄滅3s，再點亮7s，熄滅3s。也就是數到7秒时，即add_cnt_10s &&cnt_10s==7-1时，led[6]由0變1。當數到10秒时，即end_cnt_10s时，led[6]由1變0。
上電後，led[7]點亮8s，熄滅2s，再點亮8s，熄滅2s。也就是數到8秒时，即add_cnt_10s &&cnt_10s==8-1时，led[7]由0變1。當數到10秒时，即end_cnt_10s时，led[7]由1變0。
由此便可以将所有的led信号設計出来。

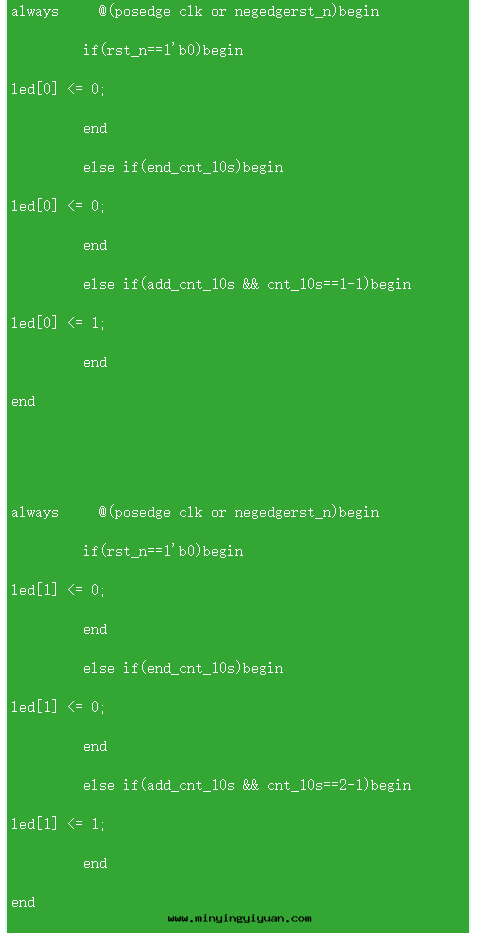

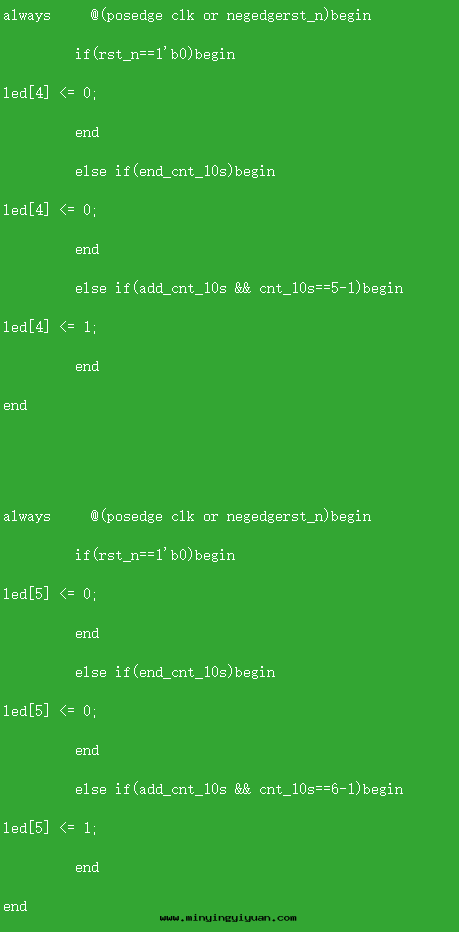

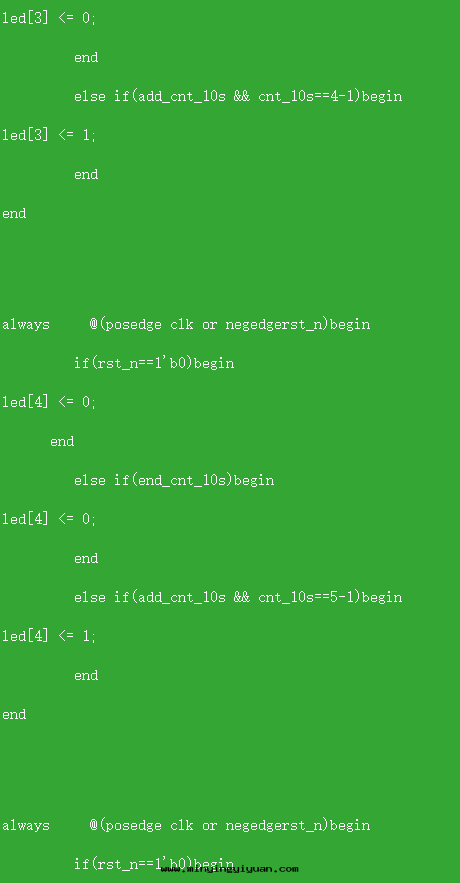

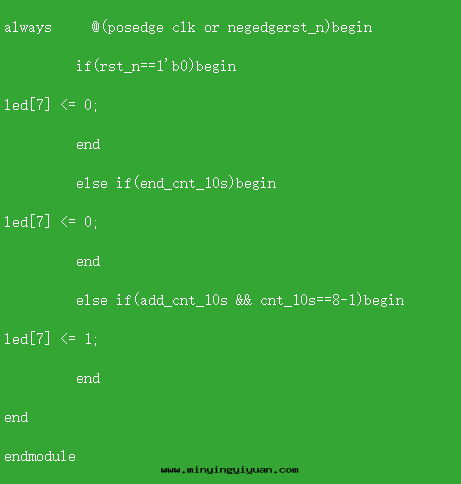

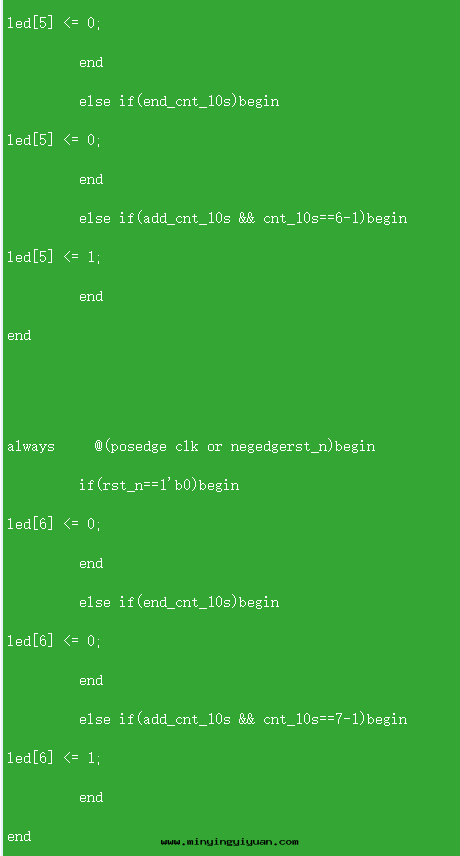

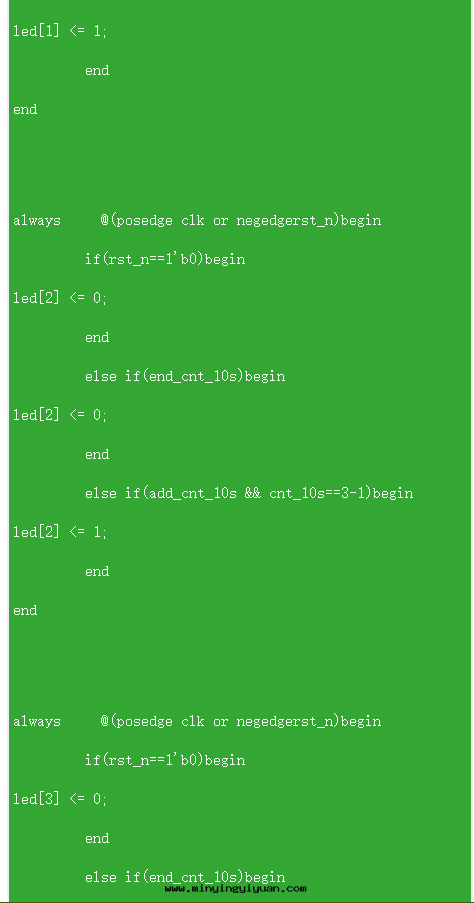

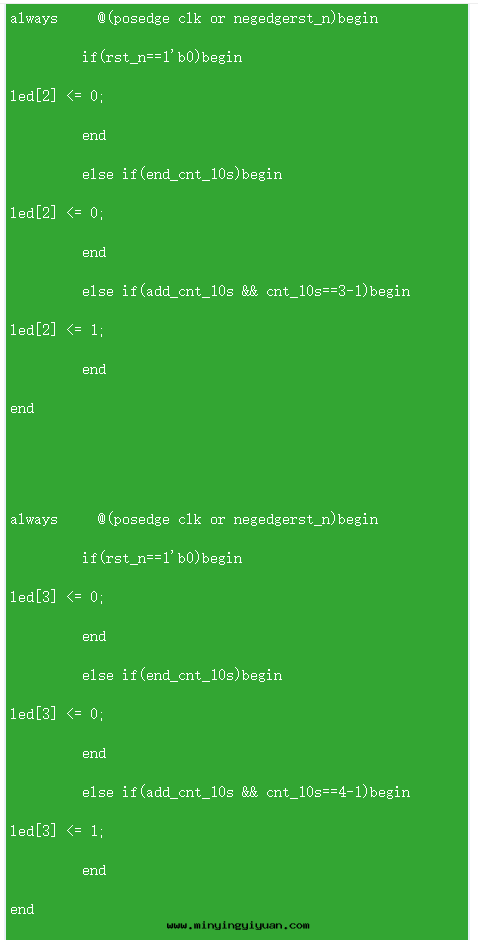

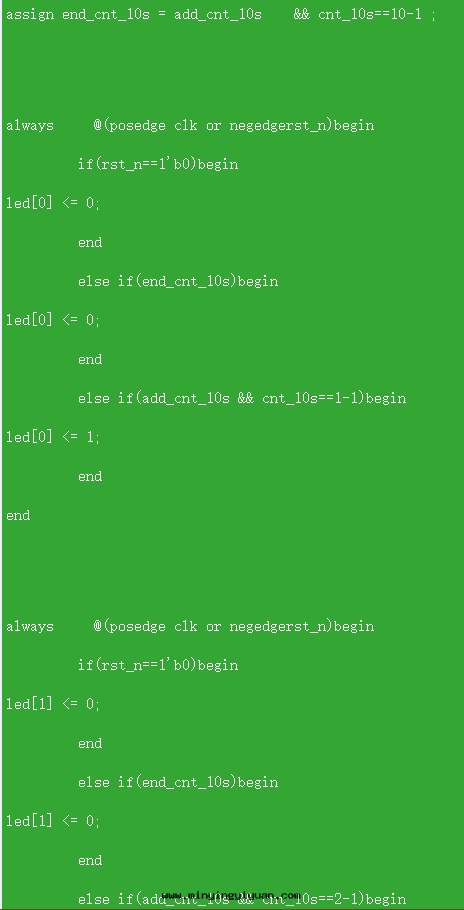

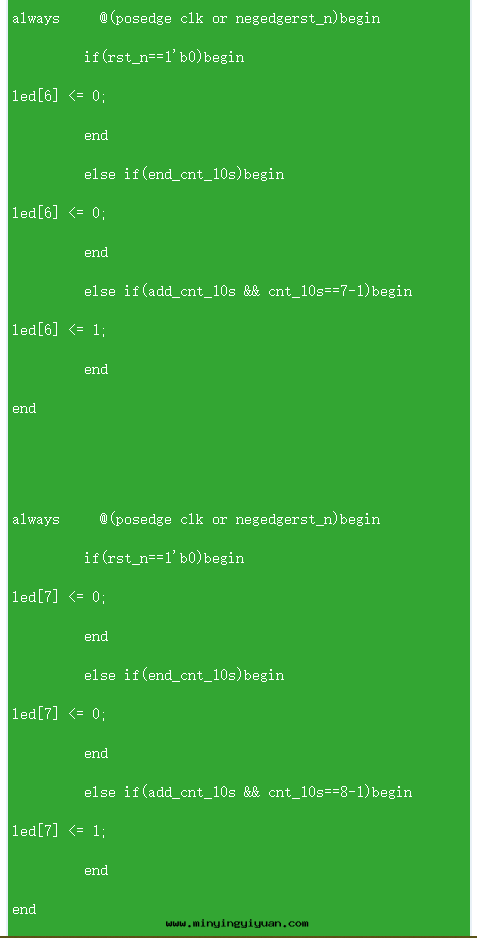

下面是led的代碼。

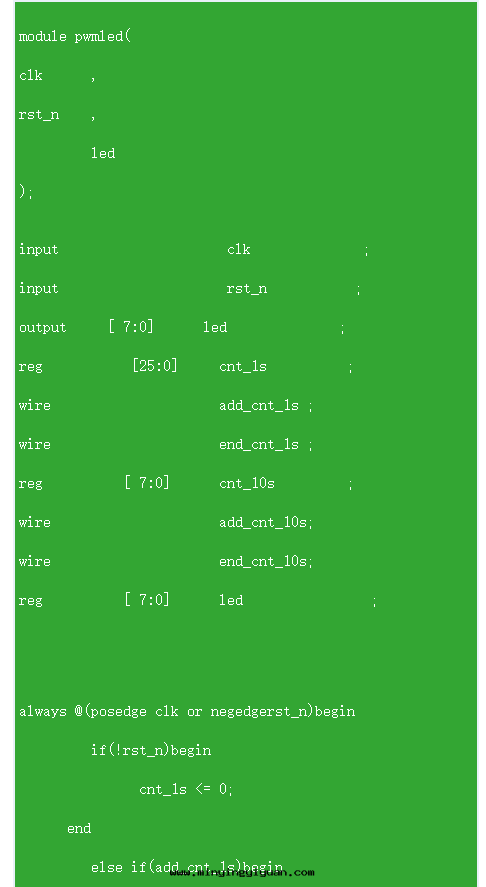

1.1.5參考設計代碼
1.2 效果和總結

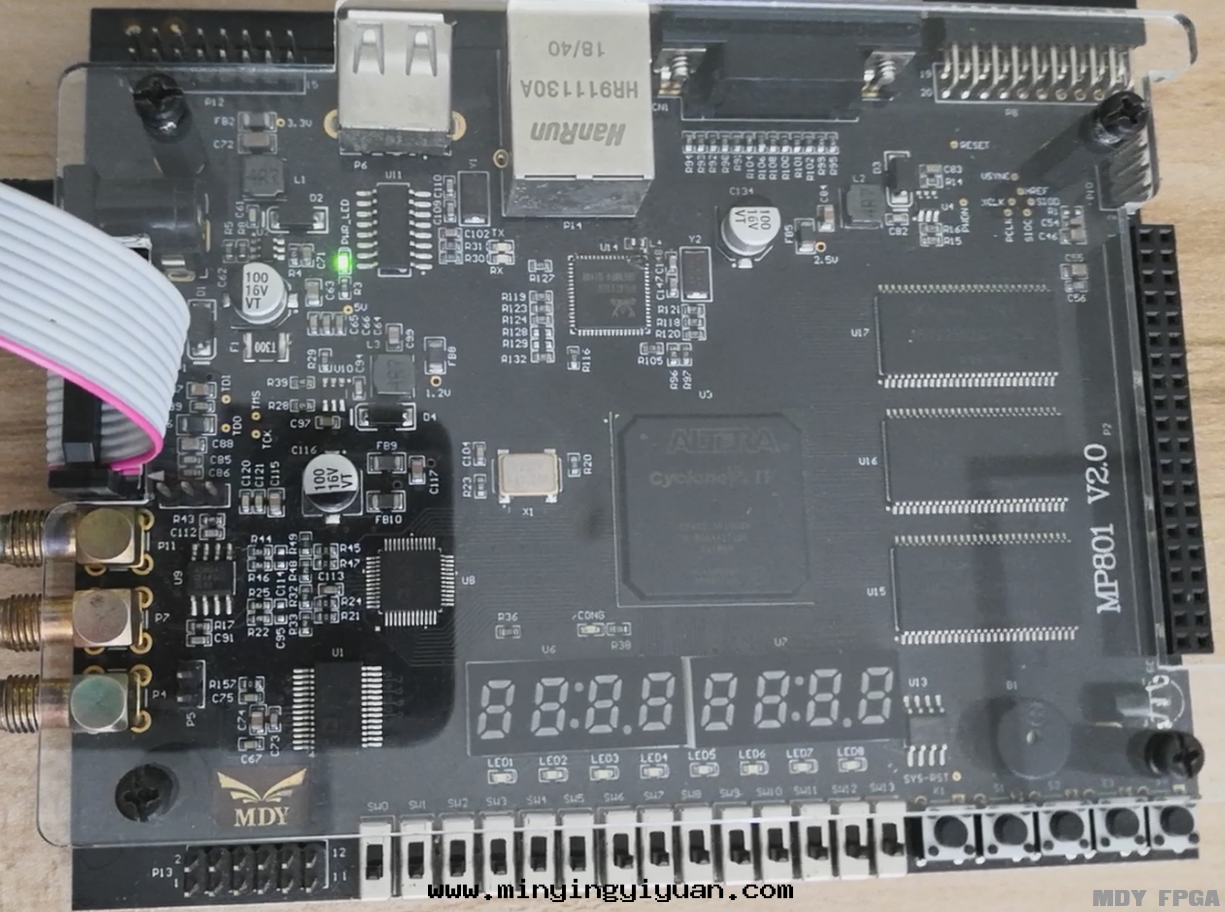

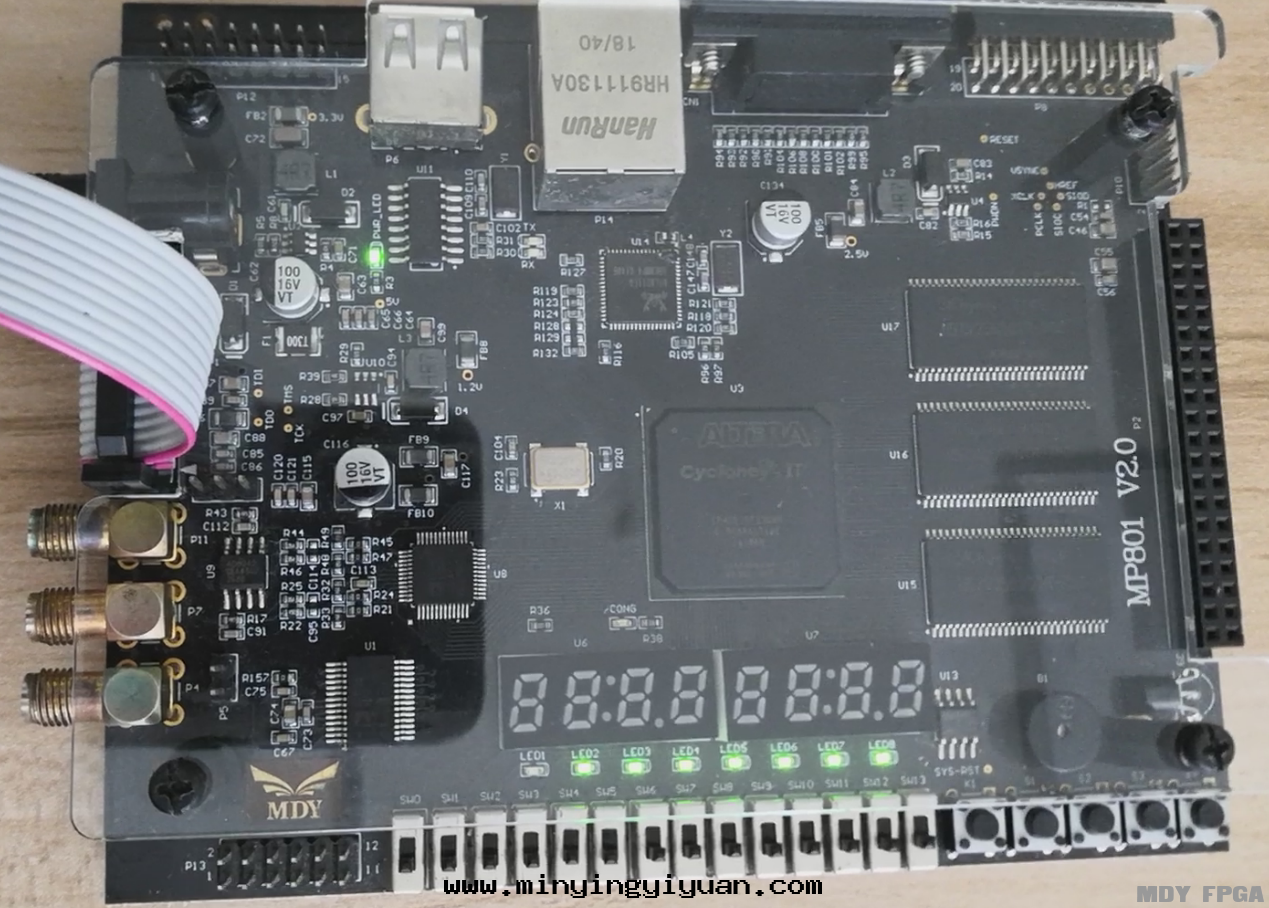

时間經过1秒之後

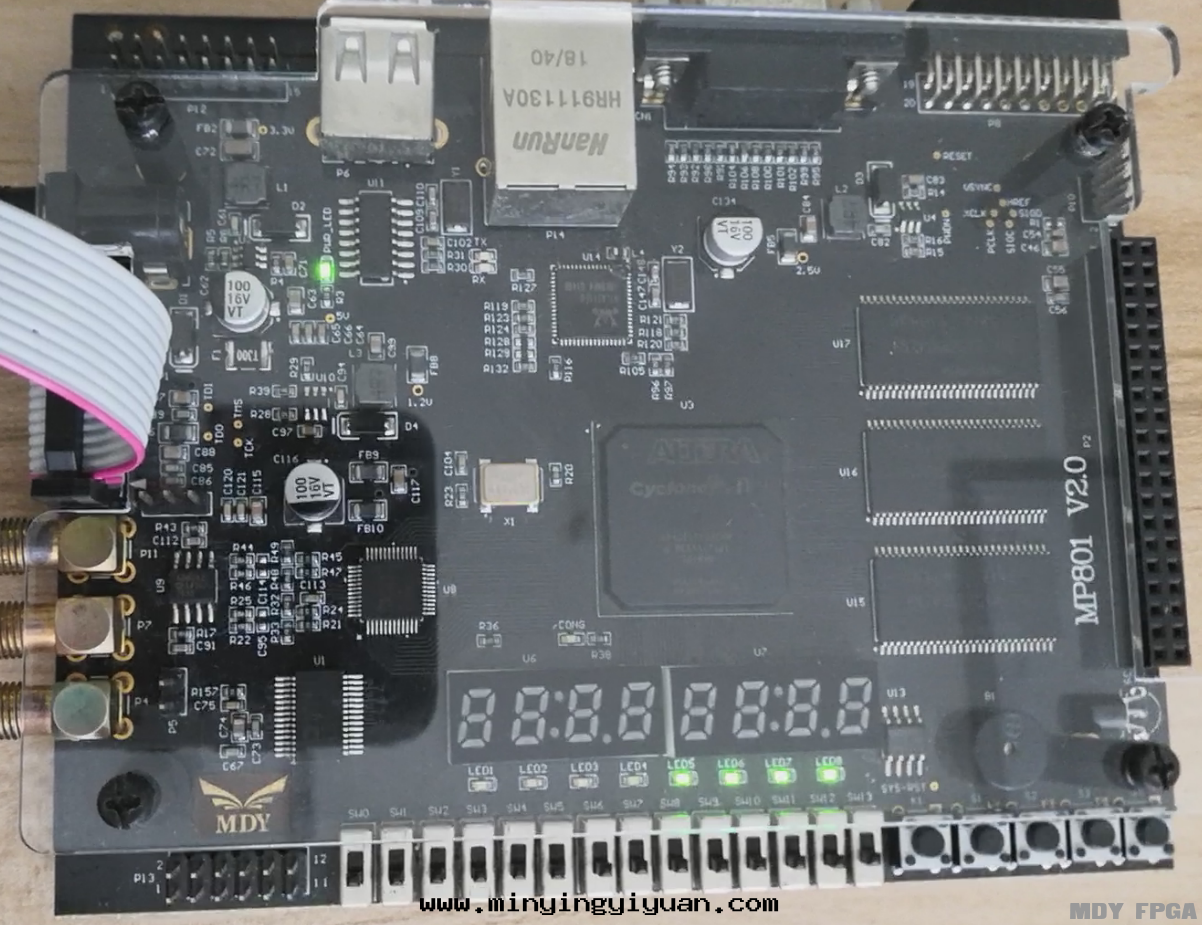

时間經过4秒的时候
时間經过8秒的时候
看上面的現象，可以發現，跟設計目标要求的都是一樣的，成功完成設計目标。
我们的至簡設計法和計數器模板在以上的設計中發揮了至關重要的作用，使設計能够快速準确完成。本設計中的led信号的代碼为了方便理解，把8个led燈分開写了，希望有興趣的同学可以将led的代碼進行簡化，合成一个always，想不到也沒關系，在講解視頻中也有講述如何实現。
感興趣的朋友也可以訪問明德揚論壇（http://www.fpgabbs.cn/）進行FPGA相關工程設計学習，也欢迎大家在評論與我進行讨論！
【設計教程下载】
【設計視頻教程】
http://www.fpgabbs.cn/forum.php?mod=viewthread&tid=1041&page=1&extra=#pid1805（點擊鍊接跳轉明德揚論壇观看）
【工程源碼】
01_PWM_waterfall_light.rar
